PHILIPS TELEMATICO NMS 3000



CARATTERISTICHE (tratte dal manuale di istruzioni) :



CPU : Z80 A con clock a 3 Mhz

ROM : 32 K

RAM : 4 K

EEROM : 256 byte (per memorizzazione agenda elettronica)

VIDEO : Generatore ASCII/VIDEOTEX



TASTIERA : Dedicata a 66 tasti

MODEM : Secondo le raccomandazioni CCITT V.21 e V.23 con chiamata automatica (V.21=300 baud TX,300 baud RX modo ORIGINATE;V.23=75 baud TX, 1200 baud RX modo ORIGINATE)

COLLEGAMENTI :

 -TELEFONO : Cavo con scambio di linea e presa tripolare SIP

- VIDEO : RGB tramite Euroconnettore (SCART)

ALIMENTAZIONE : +5v , +12v, -12v, GND tramite alimentatore a 200v

STAMPANTE : Opzionale , di tipo video



FOTO :

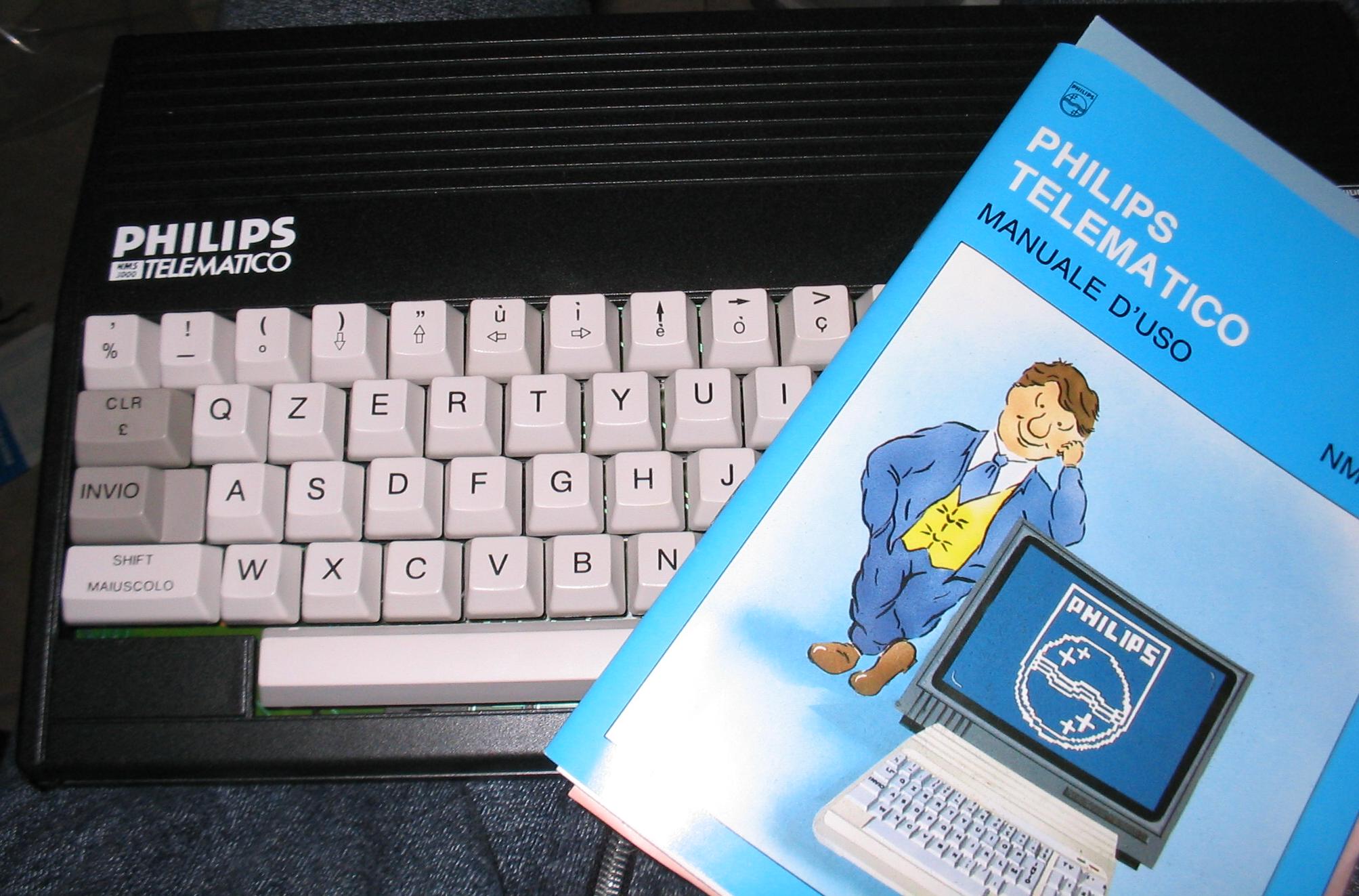

Philips Telematico con il manuale d’istruzioni

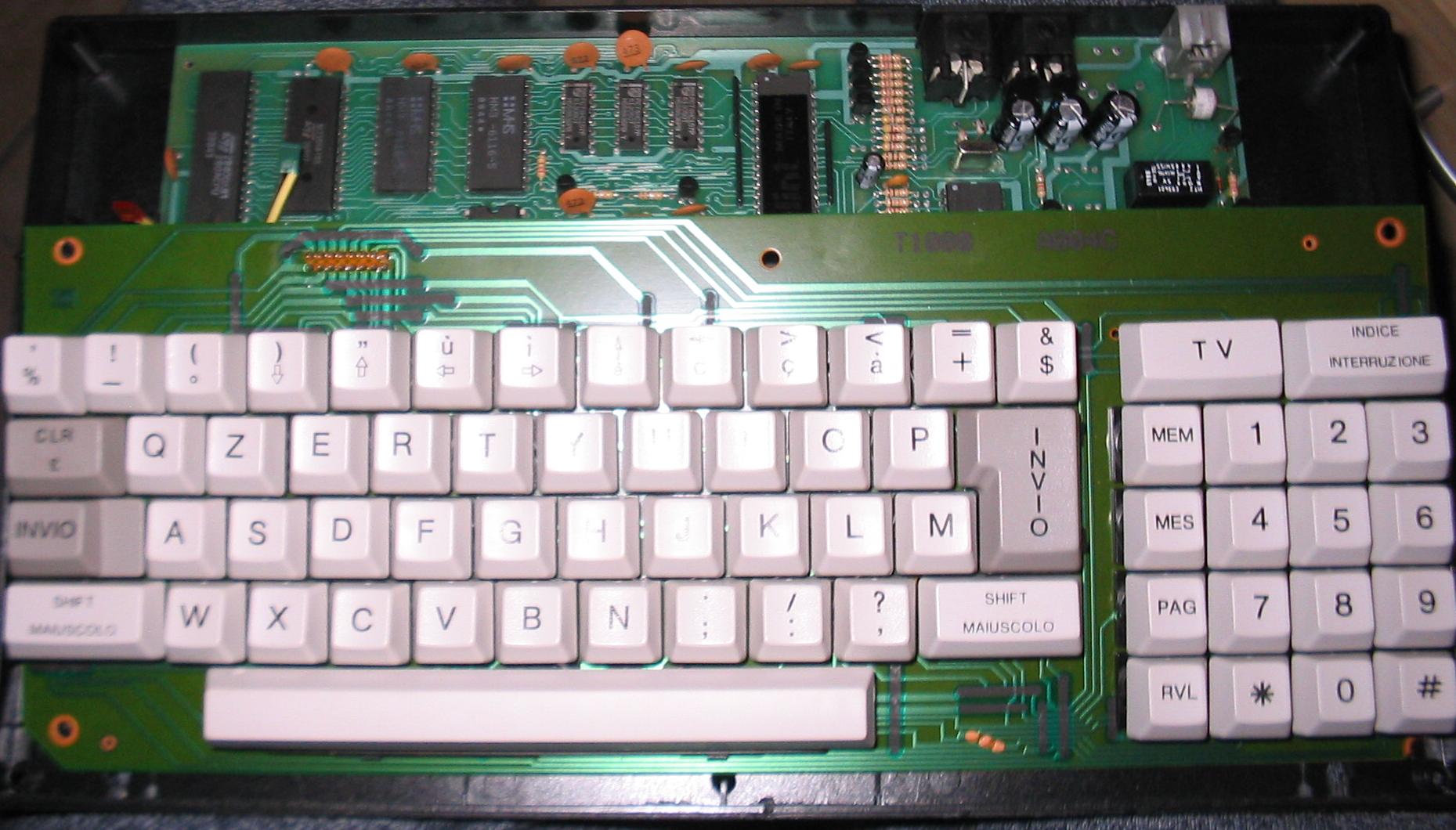

Particolare interno 1

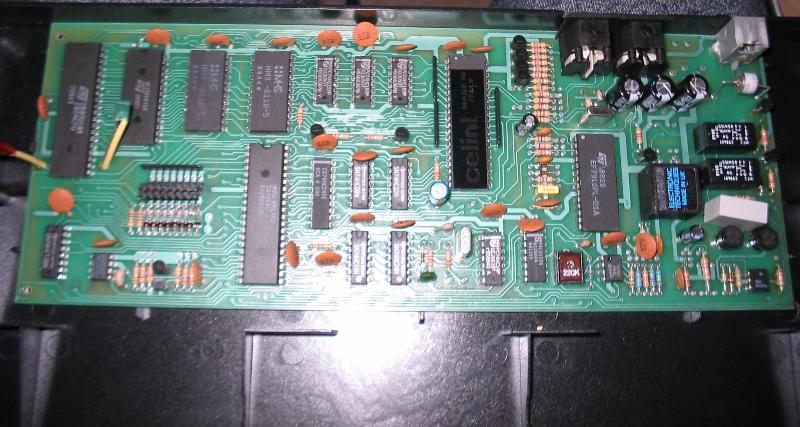

Particolare interno 2

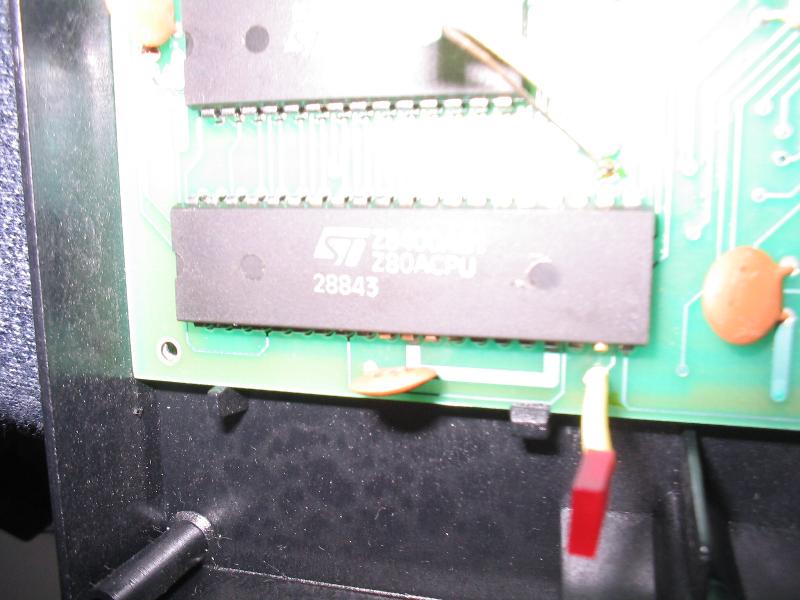

Il Z80

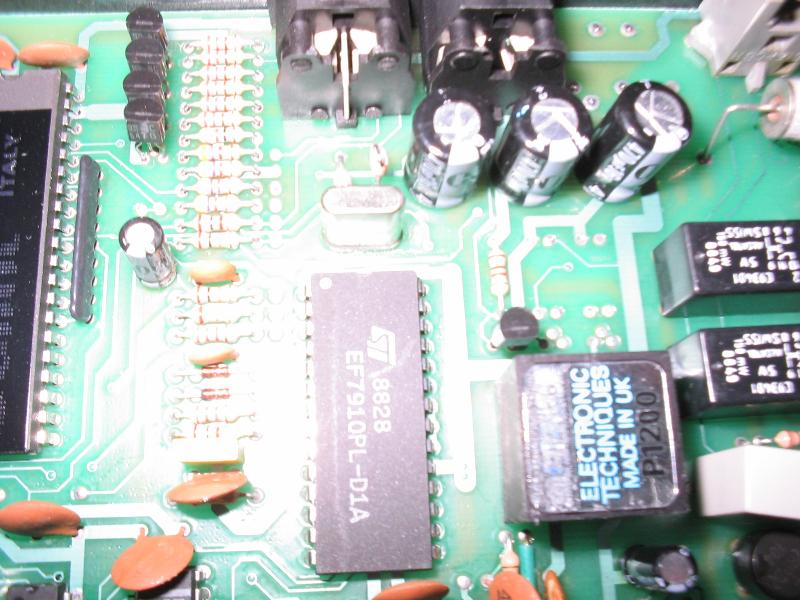

Altri integrati

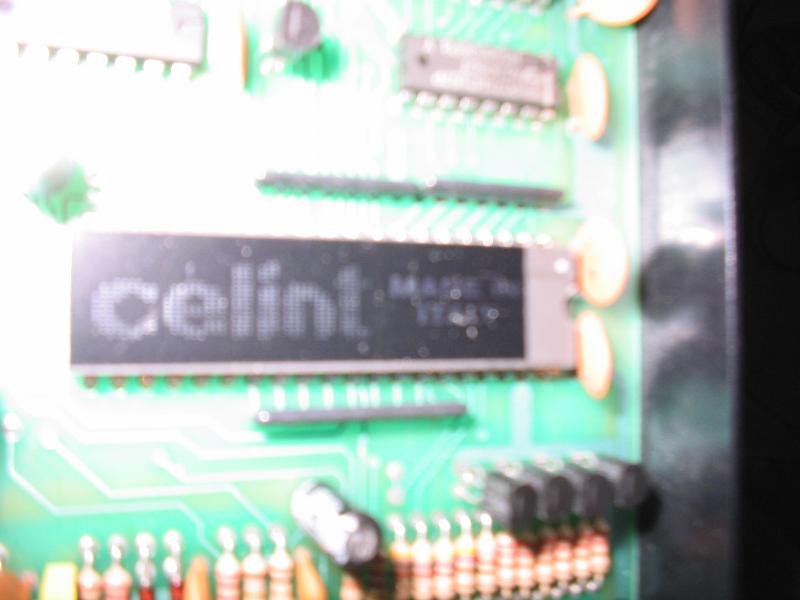

Altri integrati

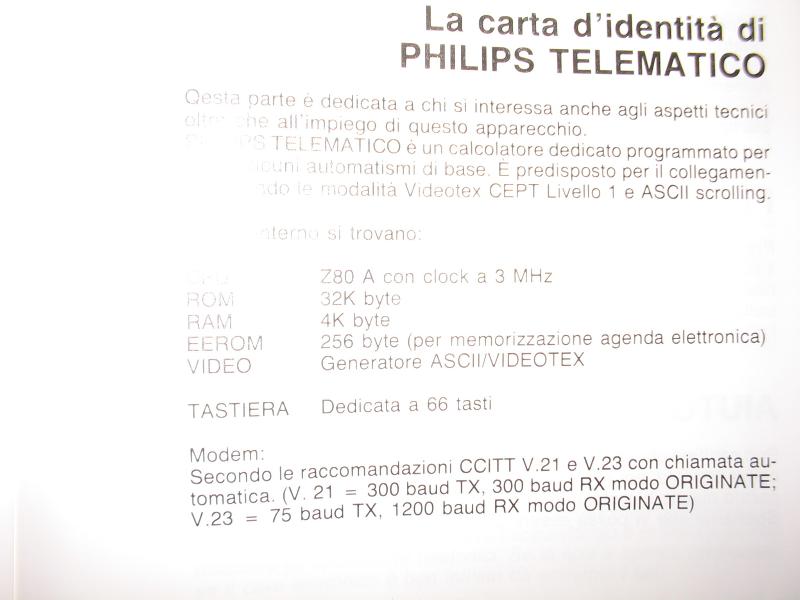

Pagina del manuale
