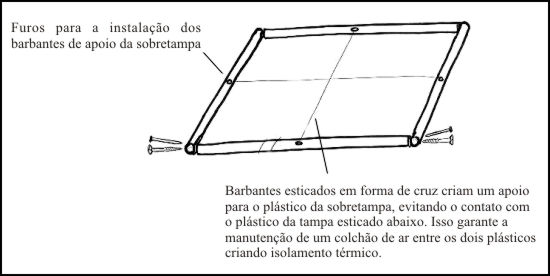

A tampa é feita com 4 pedaços de cabos de vassoura aparafusados e pregados nos 4 cantos. O uso de cola branca além do parafuso pode tornar desnecessário o uso de pregos.
Figura 13
Figura 14
Detalhe do corte a ser dado em cada ponta do pedaço mais longo dos cabos de vassoura. É aconselhável furar antes de usar pregos e parafusos. O uso de cola ou de um prego ao lado do parafuso evita que a outra peça gire livremente. Essa fixação extra é importante na hora de esticar os barbantes de apoio da sobretampa e na hora de pregar o plástico na moldura.
Figura 15
Esticar o plástico transparente por baixo da moldura de cabos de vassoura, dobrando e pregando por cima com tachinhas de sapateiro, grampos de pistola ou grampeador de papel.
FAZENDO A SOBRETAMPA DE PLÁSTICO TRANSPARENTE

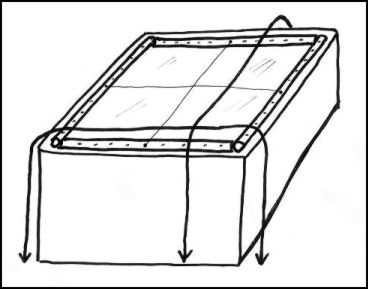

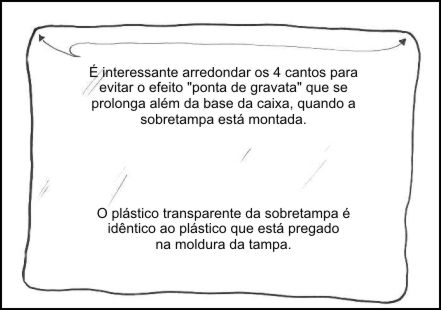

Com a tampa colocada sobre as paredes da caixa grande, tomam-se as medidas para cortar o plástico da sobretampa. Usar fita métrica ou trena.
Figura 16
Figura 17

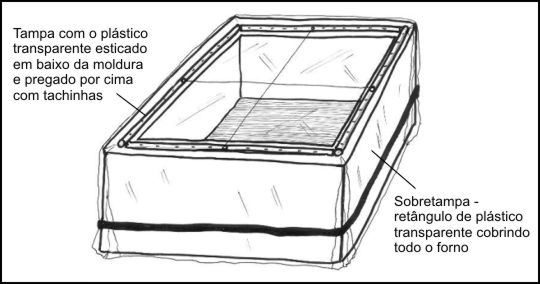

Usando a sobretampa
Figura 18
A sobretampa de plástico transparente deve cobrir a tampa e descer pelos 4 lados da caixa maior até sua base, onde é fixada por elástico, barbante, corda ou uma liga de borracha cortada de uma câmera de ar de pneu.
A função da sobretampa é vedar a saída de calor garantindo a mais alta temperatura no forno solar, através da manutenção de um colchão de ar entre os dois plásticos - da tampa e da sobretampa - criando assim um isolamento térmico e maior rendimento.

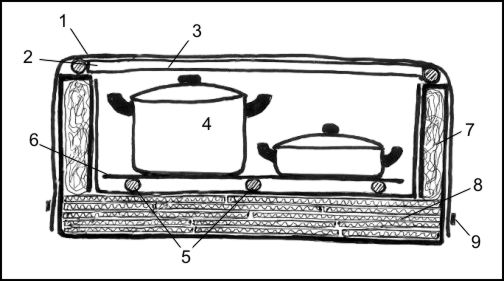

CORTE ESQUEMÁTICO DO FORNO SOLAR
Figura 19
1 - Sobretampa de plástico transparente descendo sobre os 4 lados da caixa grande preso perto da base com uma liga de borracha de câmera de ar ou elástico.
2 - Espaço de ar criando isolamento térmico entre a tampa, pregada embaixo da moldura de cabos de vassoura e a sobretampa esticada por cima.
3 - Tampa de plástico transparente esticado por baixo de uma moldura de cabos de vassouras.
4 - Panela preta com tampa de encaixe para reduzir a perda de vapor.
5 - Cabos de vassoura criando apoios para a chapa coletora, isolando-a do contato com o fundo da caixa.
6 - Chapa preta de metal - coletora de luz que transforma a luz do sol em calor.
7 - Sacos plásticos contendo tiras de papel jornal amassadas, criando um isolamento térmico entre as paredes da caixa menor e as da caixa maior.
8 - Pedaços de papelão empilhados no fundo da caixa maior criando o isolamento térmico na base do forno.
9 - Liga de borracha de câmera de ar prendendo a sobretampa de plástico transparente.
