Fecha de Inicio: 22/06/2003
Autor:
Fernando Masino
El Zelio es un micro rele de la familia de Telemecanique. A este
se lo puede programar para múltiples funciones de automatismos. Se le puede
programar a través de las teclas que podemos ver en el frente, opción que se
usa mucho para la programación de mantenimiento. También con el Software
adecuado se pueden realizar las lógicas eléctricas y cargárselas al micro relé.
El objeto de esta pagina es mostrar al Zelio para que lo conozcan y las
conexiones que se le efectuaran para su funcionamiento. En la siguiente

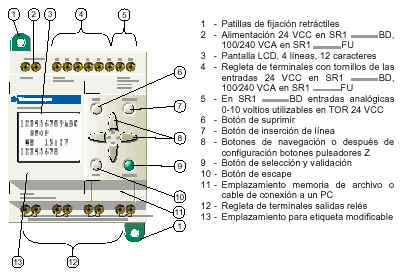

figura podemos observar la vista frontal y sus principales partes.
En la pantalla LCD ( punto 3 de la figura de arriba) se pueden observar las
siguientes indicaciones:
Por ultimo veremos la alimentación eléctrica que pueden ser
110...240 Volt de Corriente Alterna a 50 / 60 Hz.
Como podemos observar el Fusible 1 protege la alimentación del mismo rele y de
las entradas. El Fusible 2 protege las señales de salida.
Si tenes el Simulador de Zelio podes y queres descargar varios
ejemplos con lógicas eléctricas puedes ir a la sección Eléctrica
de este Sitio y descargar el archivo zipeado.
Si no tenes el Simulador Zelio podes bajarlo haciendo clic en el siguiente link
Zelio Soft (Tamaño del archivo 4,4 MB) una vez descargado solo tenes que instalarlo y empezar a usarlo y podes probar los ejemplos que estan en el archivo zipeado. Si tenes alguna duda con uno de estos temas me podes escribir a:
