Mecânica dos Fluidos e Hidráulica Cap. 3

Problemas Suplementares

3.22) Uma comporta retangular. com 3.7m de altura por 1.5m de largura, é vertical e articulada em um ponto 150 mm abaixo de seu centro de gravidade. A profundidade total da água é 6.1 m. Que força horizontal F deve ser aplicada na base da comporta para se obter o equilíbrio? R. 15kN

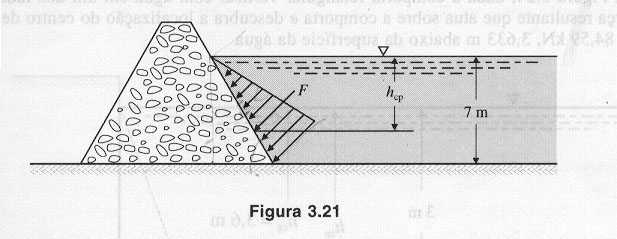

3.24) Uma barragem de 20 m de comprimento retém 7 m de água, como mostra a figura 3.21. Determine a forças resultante que atua sobre a barragem e descubra a localização do centro de pressão. R. 5.541kN  4797m abaixo da superfície da água (valor corrigido)

3.33) Na figura 3.26, o cilindro de 1.22 m de comprimento, é submetido à atuação da água no seu lado esquerdo e do óleo de densidade 0.800 no seu lado direito. Determine (a) a força normal em B se o cilindro pesa 17.79kN, e (b) a força horizontal devida à água e ao óleo se o nível do óleo baixar 0.30m.  R. 19.92kN (valor corrigido) , 13.79kN para a direita

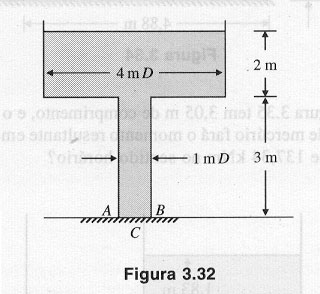

3.40)Baseando-se na figura 3.32, determine (a) a força exercida pela água na placa AB do fundo do tubo de 1m de diâmetro, e (b) a força sobre o plano C.   R. 38.45kN; 269kN

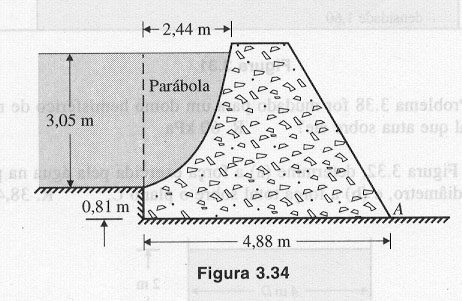

3.43) Para o dique parabólico mostrado na Figura 3.34, qual o momento em relação à A por metro de parede criado por uma altura de 3.05m de água? (g = 10.05kN/m3)

R. 34.16 kNm, sentido anti-horário
