1. Resumo
O relatório mostrará como acontece a difração e a interferência da luz monocromática de um LASER que incide seus raios sobre uma ou duas fendas, cujos tamanhos são muito próximos ao comprimento de onda do feixe e como o tamanho da fenda (a) ou distância (d) entre duas fendas influenciarão na figura de difração ou de interferência.
2. Introdução
Difração
Denomina-se difração o desvio sofrido pela luz ao passar por um obstáculo, (sendo a abertura deste obstáculo da ordem do comprimento de onda da luz), tal como as bordas de uma fenda em um anteparo.

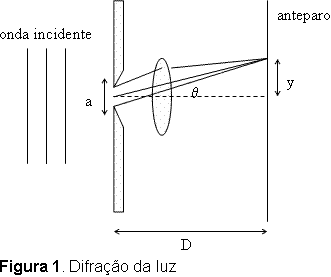

Observando a figura 1, difração de Fraunhofer, podemos determinar os mínimos de intensidade do espectro de difração.
a senq = ml ; m = 1, 2, 3, ...
a é a abertura da fenda e l é o comprimento da luz.

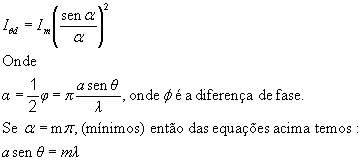

A intensidade relativa para fenda única é:
Da figura 1 podemos encontrar a seguinte relação linear entre o máximo central e o primeiro mínimo:
Onde y é a distância entre o máximo central e o primeiro mínimo de difração e D é a distância da fenda até o anteparo. [Fonte: Apostila de Física Experimental II - UEPG]
Interferência de Ondas em Fendas Duplas
Quando ondas idênticas (a menos de uma diferença de fase) provenientes de duas fontes superpõem-se em um ponto do espaço, a intensidade resultante das ondas que se combinam naquele ponto pode ser maior ou menor do que a intensidade de cada uma delas. Este efeito é chamado interferência. A interferência pode ser construtiva ou destrutiva, quando a intensidade resultante é maior ou menor respectivamente que as intensidades individuais.
Embora qualquer número de ondas possa em princípio interferir, consideramos aqui a interferência de duas ondas somente. Supomos que a fonte de cada uma delas emite em um único comprimento de onda. Supomos também que a relação entre as fases das ondas não varia com o tempo. Tais ondas são denominadas coerentes. Quando ondas coerentes interferem, a intensidade da onda combinada em qualquer ponto do espaço não varia com o tempo. A coerência é uma condição necessária para que ocorra interferência.

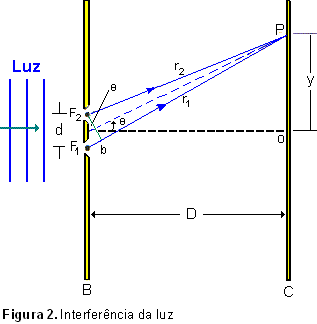

A figura 2 mostra a interferência e difração de luz em duas fendas:
[Fonte: http://www.escolaemcasa.com.br/professorglobal/cursos/fisica-4/FIS124/Aulas/Aula-15/aula-15.html]
Donde obtemos a equação:
Onde d é a distância entre as fendas e m=0,1,2,3,... para máximos de interferência. Para mínimos de interferência a equação fica:
A intensidade de interferência será:

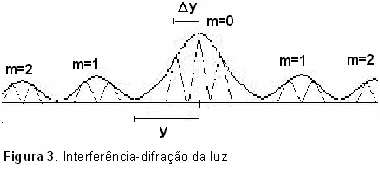

A figura 3 abaixo mostra a junção interferência-difração em fenda dupla:
A separação linear entre os dois máximos adjacentes de interferência e dado por:
onde d é a distância entre as fendas e D é a distância das fendas ao anteparo.
Logo, o efeito combinado da intensidade da figura de difração e interferência é:
[Fonte: Apostila de Física Experimental II - UEPG]
3. Experimento
3.1. Material
LASER
Fendas (conjunto de fendas simples e duplas - Pasco)
Paquímetro
Trena
Anteparo
3.2. Métodos

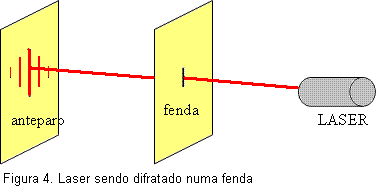

Monte um sistema com o LASER e a fenda simples (com uma fenda), para obter a figura de difração no anteparo (Mostrado na figura 4 abaixo).
Meça os valores de y, D variando a abertura (a) da fenda. Com m=0 e 1.
Compare os valores de a obtidos com valores de a lidos diretamente na fenda.
Repita o mesmo procedimento com fendas duplas, só que com valor a constante

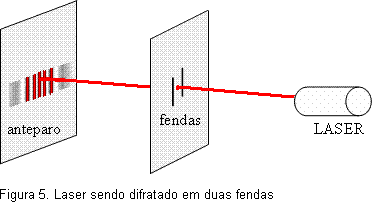

Varie a distância (d) entre as fendas (como mostra a figura 5 abaixo)
4.1. Resultados obtidos
- Anotar os resutados:
4.1.1. Tabelas
D = ____m
l = ____m
Tabela 1. Difração (uma fenda) |
||||||
ateo (m) |
y (m) |
m |
q (graus) |
aexp (m) |
Erro (%) |
Desvio Padrão |
|
|
1 |
|
|
|
(______ + _____) |
|
2 |
|
|
|
||
|
3 |
|
|
|
||
|
|
1 |
|
|
|
|
|
Eméd (%) |
|
a = ____m
m = ___
Tabela 2. Difração e interferência (duas fendas) |
|||||
dteo (m) |
Dy (m) |
D (m) |
q (graus) |
dexp (m) |
Erro (%) |
|
|
|
|
|
|
|
|
|
|
|
|
4.2. Análise dos resultados e discussões
- Analisar e discutir os resultados das tabela 1 e 2.
5. Conclusão
(...)
6. Referências
Apostila de Física Experimental II - UEPG, 2003, pgs 7 e 8
Retirado de: http://www.escolaemcasa.com.br/professorglobal/cursos/fisica-4/FIS124/Aulas/Aula-15/aula-15.html
