1. Resumo
Este relatório definirá o que é um capacitor e o como ocorre seu funcionamento. Mostrará através dos gráficos e tabelas do experimento que a equação de carregamento e descarregamento de um capacitor segue funções exponenciais e possuem certos resultados no decorrer do tempo.
2. Introdução
Definição de Capacitor
Capacitor é um dispositivo útil para armazenar carga elétrica e energia. Consiste em duas placas isoladas uma da outra. Quando as placas estão ligadas a um carregador, por exemplo, uma bateria, há uma transferência de carga de um condutor para outro até que a diferença de potencial entre os dois condutores, (em conseqüência das cargas serem iguais e opostas), seja igual à diferença de potencial entre os terminais da bateria: [Apostila de Física Experimental II - UEPG]
Figura aumentada de um capacitor de duas placas paralelas (condutores) em um circuito elétrico. Entre as placas há um material isolante, fazendo com que haja um campo elétrico E da placa positiva para a negativa. |
Capacitância (C) é a característica que o capacitor apresenta de armazenar mais ou menos cargas elétricas por unidade de tensão, isto é:
C = Q / V |
Q : Carga elétrica (C), V : Tensão (V) Unidade no SI: Farad = Coulomb / Volt |
A quantidade de carga separada (que é igual ao módulo da carga em qualquer dos condutores) depende da geometria do capacitor:
Q = e0kEA
Por isso deve-se ter em mente que a capacitância é maior quanto maior for a área das placas paralelas, e quanto menor for a distância entre elas. Desta forma:
C = (e0A)/(kd)
Onde: C = capacitância, A = área da placa, d = distância entre as placas, k = constante dielétrica do material isolante. Se entre as placas for vácuo, k=1. [U.F.M.G.]
Carga e Descarga de um Capacitor [Apostila de Física Experimental II - UEPG]
Ao aplicarmos em um capacitor uma tensão contínua (E), esse se carrega com uma tensão cujo valor depende do intervalo de tempo em que se desenvolverá o processo.

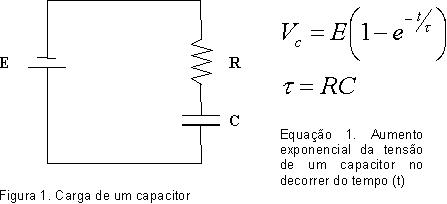

A partir que fechamos o circuito, a tensão do capacitor (Vc=0) começa aumentar exponencialmente. A corrente elétrica que era máxima (I = E/R) quando o capacitor estava descarregado começa a diminuir. Isso acontecerá até carregar por completo o capacitor, como mostra na figura 1 e na equação 1 abaixo:
Agora o capacitor tem uma voltagem máxima (Vmax) conseguida pelo capacitor no processo de carga que diminuirá exponencialmente quando o capacitor iniciar sua descarga em um resistor (R). A voltagem do capacitor atingirá zero quando o capacitor estiver totalmente descarregado, como mostra na figura 2 e na equação 2 abaixo:

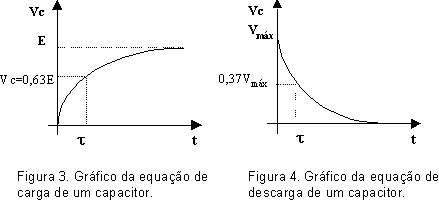

As equações 1 e 2 são mostradas graficamente nas figuras 3 e 4, respectivamente:
3. Experimento
3.1. Material
Fonte de alimentação DC
Multímetro
Cronômetro
Capacitor eletrolítico 100mF
Resistor de 680KW
3.2. Métodos

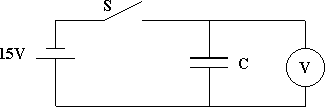

Monte o circuito abaixo:
Ligue a fonte (E) com tensão constante de 15V e carregue o capacitor;
Desligue o circuito (abrindo a chave S) e tome 19 medidas de tempo (t) por tensão do capacitor (Vc) enquanto o capacitor descarrega sua tensão na resistência interna (Rv) do voltímetro;

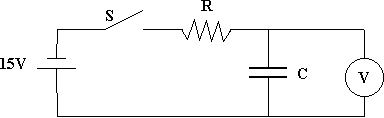

Montamos o outro circuito abaixo:
Feche o circuito e o capacitor para descarregar o capacior no resitor resistor (R).
Anote o tempo (t) por voltagem do capacitor (Vc).
4. Resultados
Resultados obtidos
- Fazer uma tabela de descarga do capacitor (tabela 1)
- Fazer uma tabela de carga do capacitor (tabela 2)
Tabelas:
Tabela 1: Descarga do capacitor |
|
Tabela 2: Carga do capacitor |
||||
t(min) |
t(s) |
Vc (V) |
ln (Vc) |
|||
Vc |
t(s) |
|||||
0 |
0 |
|
|
|||
|
10 |
|||||
1 |
60 |
|
|
|||
|
20 |
|||||
2 |
120 |
|
|
|||
|
30 |
|||||
3 |
180 |
|
|
|||
|
40 |
|||||
4 |
240 |
|
|
|||
|
50 |
|||||
5 |
300 |
|
|
|||
|
60 |
|||||
6 |
360 |
|
|
|||
|
70 |
|||||
7 |
420 |
|
|
|||
|
80 |
|||||
8 |
480 |
|
|
|||
|
90 |
|||||
9 |
540 |
|
|
|||
|
100 |
|||||
10 |
600 |
|
|
|||
|
110 |
|||||
11 |
660 |
|
|
|||
|
120 |
|||||
12 |
720 |
|
|
|||
|
130 |
|||||
13 |
780 |
|
|
|||
|
140 |
|||||
14 |
840 |
|
|
|||
|
150 |
|||||
15 |
900 |
|
|
|||
|
160 |
|||||
16 |
960 |
|
|
|||
|
170 |
|||||
17 |
1020 |
|
|
|||
|
180 |
|||||
18 |
1080 |
|
|
|||
|
||||||
19 |
1140 |
|
|
Gráficos:
Descarga do capacitor:
Plotar um grafico de Voltagem X Tempo (Gráfico 1);
Plotar um grafico de ln(Voltagem) X Tempo (Gráfico 2);
Carga do capoacitor
Plotar um grafico de Voltagem X Tempo (Gráfico 3);
4.2. Análise dos resultados e discussões
Analisar Gráfico 1 e Tabela 1 (descarga do capacitor)
Obtenha o valor da capacitância através do Gráfico 2
Traçando uma reta entre os pontos obtenha a equação desta reta (y=ax+b), obtendo o valor de “b”
Agora obtenha o valor de C através da tabela 1
- Baseando-se nos resultados acima (valor de C) monte a tabela abaixo:
Tabela 3: Erro % e desvio (descarga do capacitor) |
|||
C (experimental) |
C (Nominal) |
Erro Percentual |
Desvio |
_____ F |
______ F |
___% |
(____± ____) |
Análisar o Gráfico 3 e a Tabela 2 (carga do capacitor):
5. Conclusão
6. Referências
APOSTILA DE FÍSICA EXPERIMENTAL II - UEPG.
Site
da U.F.M.G., depto de Física - http://www.coltec.ufmg.br/
