Las Estaciones del Partido de Bahía Blanca:
Corti, Cochrane y Cabildo.

Estas tres estaciones se encuentran sobre la llamada Vía Pringles.
Entre las estaciones de Grunbein y Corti hay otra, pero se encuentra en el Partido de Coronel Rosales y será tratada en un futuro sobre las estaciones de dicho partido, es la denominada estación Calderón.


Estación Corti, octubre 2000, HFG.

Estación Corti:
Se encuentra a 38 km. de BBS.
Clasificada como categoría 1ra., estaba habilitada para pasajeros, cargas y hacienda.
Fue abierta en julio de 1903. Toma el nombre de doña Adela Corti, propietaria de las tierras en las que se encuentra la estación.
En la actualidad , se encuentra ocupada, y el edificio está en regulares condiciones de mantenimiento.
La construcción está realizada en ladrillo a la vista, con las características aberturas de madera y ventanas con postigos internos. La cubierta es de chapa galvanizada, a dos aguas. Presenta un alero de protección sobre el andén.
El edificio reservado para vivienda es de similares características.
En este lugar el concesionario, tiene instalada una antena de comunicaciones sobre una alta torre, la energía para el equipo la provee un gran panel de celdas solares, cercado convenientemente.

Frente a la estación podemos ver un gran galpón, con techo a dos aguas de chapa galvanizada y muros de ladrillo a la vista, en bastante buenas condiciones.


Estación Cabildo, julio 2000, HFG.

Estación Cochrane:
Este lugar se encuentra a 48 km. de BBS.
En la actualidad en este sitio queda únicamente el andén de la misma, dado que el edificio, e instalaciones anexas, fue levantado hace años.
Llamada así por el Almirante D. Alejandro Tomás Cochrane, natural de Escocia, al que en el año 1818, D. José de San Martín, le confió el mando de la escuadra Chilena, con la cual bloqueó las costas del Perú.
Fue abierta en mayo de l913, de categoría 1ra. operaba con pasajeros y cargas.


Planta tipo, de las estaciones Corti y Cabildo.

Estación Cabildo:
Está situada a 60 km. de BBS.
Fue abierta en julio de 1903, categoría 1ra., habilitada para pasajeros, cargas y hacienda.
Posee una edificación construída en ladrillos con paredes revocadas y cubierta de chapa galvanizada, con pendiente a dos aguas.
Recibe ese nombre en homenaje a las instituciones coloniales, que luego fueron reemplazadas por los municipios.
Cabildo, es también, una importante localidad agrícola ganadera del Partido de Bahía Blanca.



Viaje Presidencial
(Cuando no existía el Tango 01)

Setenta y cinco personas, distribuídas en 12 coches dormitorios y teniendo a su disposición 2 vagones (coches) restaurant, son los que componen el séquito presidencial en su viaje ( en ocasión de inaugurar la primera sección de los FC Patagónicos).
No tenemos noticias, sino nos remitimos a otras épocas, de que un jefe de Estado contemporáneo, haya realizado excursión alguna con tanto acompañamiento, ni aún aquellos a quienes temores de atentados posibles, les obliguen a rodearse de numeroso personal para su custodia.
Locomotora exploradora, séquito numeroso, más numeroso aún el personal de servidumbre.
Un viaje regio y triunfal cuyo costo cae sobre las anchas espaldas del presupuesto nacional ( ¡cuando no !).
Este espectáculo inusitado de un Jefe democrático viajando a estilo imperial estaba reservado al doctor Figueroa (Alcorta) al ofrecérnoslo.
Y aún habrá descontentos que le critiquen.

Del diario El Censor del 16 de marzo de 1910.




Un jefe de estación grosero

Nos referimos al que desempeña ese cargo en la estación Puerto Militar, el cual parece que desconoce por completo las reglas de urbanidad.
El sábado ( como a la 8,10 PM) se le ocurrió a un pasajero preguntarle a dicho jefe a que hora salía el tren, contestándole éste que el tren salía cuando se podía y él tenía tiempo para darle salida.
El pasajero ante contestación tan guaranga dió media vuelta y salió de la oficina todo confundido por la respuesta que recibió.
Después viendo que eran las 8,20 y el tren no daba señales de salir preguntó de nuevo al guarda tren, contestándole éste que la hora de salida es a las 8,15.
Sí, pero son las 8,30 y aún estamos aquí, agregó el pasajero.
Eso es cuestión del Jefe de Estación que no se el porqué retrasa la salida.
Con que así ya lo sabe el Superintendente de Tráfico, sr. Coleman. El tren que debe salir de Puerto Militar a las 8,15, sale a la hora que puede o le de la gana al sr. Jefe de esa estación,y ¡ay! del pasajero que se le ocurra preguntarle que horario tienen los trenes, porque ya sabe Ud. como las gasta el hombre.

Del diario El Censor del 28 de octubre de 1912.



Furor Campanil

Debido al uso abusivo de la campana en los tranvías a vapor, que circulaban por las calles de nuestra ciudad, allá por el año 1905, la Intendencia reglamentó lo siguiente:
Intendencia Municipal de Bahía Blanca
Siendo necesario por razones de seguridad pública reglamentar el tránsito del tramway por las calles de la ciudad y mientras subsista la tracción de éste a vapor, la Intendencia Municipal
Decreta

Art.º 1 Cada coche efectuará su recorrido ordinario deteniéndose en cada boca- calle al solo efecto de recibir y descender los pasajeros.
Art.º 2 Anunciará la salida de cada boca-calle por medio de tres toques de campana.
Art.º3 Comuníquese, publíquese, etc.

Bahía Blanca, Febrero 28 de 1905.

M.Zambonini Ramón Olaciregui
Secretario Intendente




Club Hotel Sierra de la Ventana
Ramal FCS


Andén estación S de la V, en línea con la columna de la luminaria, se ve el borde de ladrillos del antiguo andén que limitaba las vías del trencito, que se encontraban a la derecha del mismo.

En el año 1912 el FCS fue autorizado por el Poder Ejecutivo Provincial para construir y explotar una línea férrea desde Sauce Grande (después Sierra de la Ventana) al Club Hotel.
El recorrido de ésta línea sería de 18 km., y se iniciarían los trabajos, una vez aprobados los planos, estimándose un plazo de un año para la ejecución de las obras.


Mampostería de ladrillos de una de las alcantarillas, cercana a S de la V, a un costado de la ruta de acceso a la localidad.

En la actual estación de Sierra, en el andén de la misma, se observa en un sector ,( próximo a los baños), un cordón de ladrillos paralelo a las vías; era el borde que limitaba el andén del trencito de trocha económica ( 76,2 cm.).
Pasando frente al edificio de la estación , la vía se dirigía hacia donde está hoy el edificio de la Cooperativa Eléctrica, frente a éste describía una curva y luego tomaba la dirección de la actual Avenida San Martín (en esa época una simple calle de tierra), y antes de llegar al actual hotel Atero, cruzaba diagonalmente la calle y continuaba en dirección paralela a la misma. A unos tres metros de la línea de edificación, avanzaba paralela al camino de acceso al pueblo y a los 5 km (aprox.) se desviaba para internarse en el terreno serrano, en el que debieron realizarse grandes tareas de desmonte y terraplenado, debido a lo accidentado del mismo; por la misma razón fue necesaria la construcción de varios puentes y alcantarillas en el recorrido.
Este ramal fue construído por el ingeniero del FCS, sr. Murray, y su uso, exclusivo del Hotel. La vía llegaba a un andén cubierto situado entre el edificio y el arroyo de Las Piedras, más tarde se amplió la línea en 2 km., con lo cual el tren llegaba a las puertas mismas del gran Hotel.


En esta imagen se observa ,a la altura del poste del tendido eléctrico, la alcantarilla de la imagen de arriba y el terraplén del ramal ferroviario, paralelo a la ruta 72.

El ramal fue inaugurado el 20 de diciembre de 1913.
Contaba con 2 máquinas tanque, construídas en Inglaterra por Avonside, SV1 y SV2, de rodado 0-6-2, 2 vagones cerrados, nº 1 y nº 2, de 6 tons. cada uno de capacidad, y 2 chatas, nº 21 y nº 22, ambos tipos de 2 ejes. El servicio de pasajeros contaba con 2 coches de madera, nº1 y nº2, con bogies, para 28 viajeros de 1ra. clase y 7 de 2da., estando iluminados a electricidad.
Además, se agregaron más tarde 10 vagones Decauville, tolvas, sin cajas de eje, por lo cual se recalentaban en el trayecto.
Las lluvias torrenciales cortaron en distintas oportunidades las vías, por el deslizamiento de los terraplenes, provocado por el agua en su descenso de las sierras.
Por distintas causas no pudo mantenerse abierto el suntuoso Hotel y fue clausurado el 14 de marzo de 1920. El ramal fue desmantelado y el material rodante embarcado en vagones y enviado a Tolosa.





Vagón de carga Nacional, Cubierto, Semiventilado.

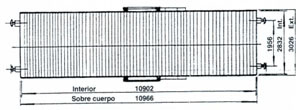

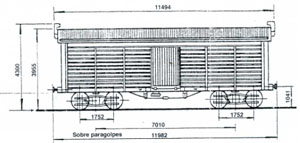

El prototipo: Hoy construiremos un vagón de carga típico de los ferrocarriles de trocha ancha de nuestro país, el conocido en la jerga ferroviaria como el Ventilado de Ancha.
Es un vehículo que tuvo diferentes aplicaciones, no solo usado como transporte general sino tambien afectado a los servicios de mantenimiento, señales y comunicaciones y trenes de auxilio. Asimismo no siempre estuvieron en el mismo estado porque sufrieron modificaciones con respecto al original. La firma constructora fue J. B. Buriasco e Hijos, entre los años 1961 y 1962, llegándose a construir 53 unidades en total, afectados a las líneas San Martín y Roca, para luego verlos en cualquier otra línea. Fueron numerados del 87000 al 87052, y el tipo se denominó C14


Materiales a utilizar: Utilizaremos estireno de 1mm de espesor, madera rayada cada 2 mm. de 1mm de espesor, madera de pino de 1 x 1 mm, chapa acanalada. Los bogies deberán ser del tipo Bettendorf y los enganches y paragolpes a elección del modelista.

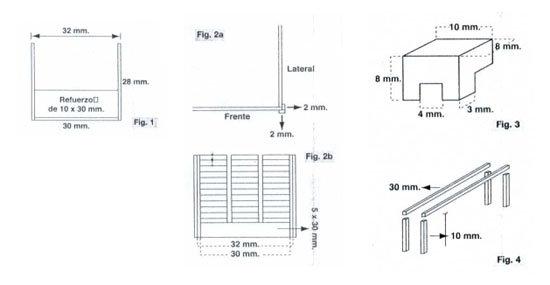

Construcción: Comenzaremos por cortar un rectángulo de estireno de 123 x 30 mm, que será el piso del modelo. En el mismo material cortamos 2 rectángulos de estireno de 123 x 28 mm, que serán parte de los laterales. Los pegaremos como indica la fig. 1, recomiendo aquí construir 2 rectángulos para refuerzo interior. Colocados éstos, haremos 2 rectángulos de 32 x 35 mm, que serán los frentes y se pegarán formando una caja , que es el cuerpo del vagón. Mediante una lija de grano grueso, haremos la curvatura del techo, teniendo en cuenta la curva, que se trazará desde el centro de los 32 mm de ancho del modelo hacia los laterales. Para darle mayor rigidez pegaremos la uniones internas con La Gotita. Mientras éstas partes se secan, en la madera rayada cortaremos 12 rectángulos de 16 x 26 mm. que serán los paneles del modelo y se pegarán en los laterales. Estos se colocarán en el largo de la caja comenzando desde cada extremo a una distancia de 3mm y entre cada uno de 1 mm; dejando en el centro un espacio vacío de 19 mm, donde irá la puerta; se colocarán a una distancia de 1 mm del piso del modelo. .La puerta se hará del mismo material, pero, cortado en forma inversa a los paneles laterales, y tendrá una medida de 18 x 27 mm, y se colocarán en el centro del lateral, pero, previo a esto deberá hacerse un rectángulo de estireno con la misma medida, para producir la sensación de que la puerta está más afuera. Para finalizar el lateral cortaremos cuatro pedazos de estireno de 2 x 28 mm, para construir los parantes del frente, éstos taparán la unión del frente con el lateral.

En cuanto al frente, el trabajo es similar, cortando primero 4 trozos de estireno de 28 x 2 mm, que serán los parantes del frente y se pegarán , cerrando el frente como lo indica la fig. 2. En estireno cortamos un rectángulo de 5 x 30 mm para hacer la base del frente ( ver fig. 2). En madera cortamos 3 trozos de madera de 9 x 23 mm para realizar los paneles frontales y se pegarán como indica la figura 2.

Ahora deberemos hacer los ductos de ventilación forzada, que tienen los frentes. Haremos piezas como indica la fig. 3. A éstos ductos para darle mejor aspecto deberemos lijarle los bordes con una lija de grano fino.
Nos queda construir los detalles del chasis del modelo, que será realizado de acuerdo a la fig. 4 en madera de pino de 1 x 1 mm.


un semiventilado, similar al detallado, en BBS, imagen HFG.

Luego pegaremos la chapa acanalada, con cemento de contacto y los ductos de ventilación en los frentes, centrándolos.
La pintura del modelo puede ser gris, clásico de nuestros vagones, o bien color naranja para los vehículos que fueron transferidos al Mitre, o verde para los vehículos asignados al departamento de mantenimiento.
Los soportes de los bogies se colocarán de acuerdo al plano, los paragolpes en los frentes a 22 mm entre sí. ( en caso de colocarlos), enganche a elección.
Luego colocaremos el estribo de la puerta que podrá ser en alambre de bronce de 0,5 mm, doblado convenientemente.
Este modelo puede permitir al ferromodelista realizar alguna variante respecto del mismo, no solo por el color sino por la prestación con que se los ubicó en el ferrocarril.
