3 de  3 - Simulando o Circuito

15)S� resta salvar o trabalho, tecla File no menu, escolhe-se Save, como nome do esquema pode se optar por retificadorondacompleta,   tecla Ok, agora j� se pode fazer a simula��o;
16)No menu  vai em  Analysis, tecla  a  op��o Simulate, isso rodar� a simula��o do Circuito e abrir� o programa Probe que � a parte pertinente a plotar gr�ficos, no menu tecla-se em Trace e escolhe-se a op��o add;

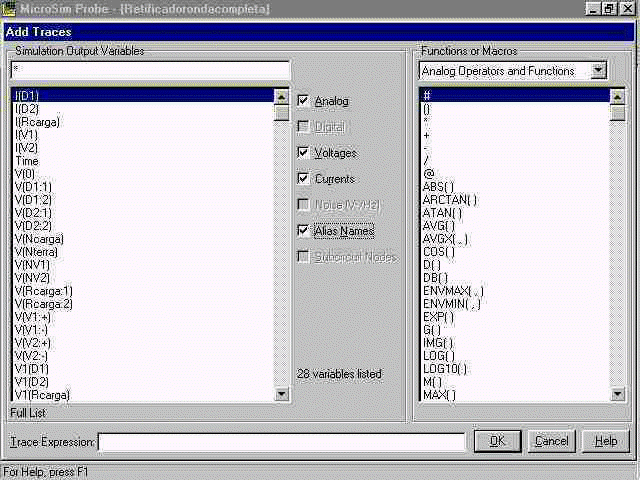

17)A janela Add Traces surgira  com todas as  op��es de   tens�o e corrente, como  anteriormente foram  nomeado  os n�s e componentes  que interessavam  fica mais f�cil  visualizar os  pontos   que interessam,  pode-se resumir as op��es desabilitando ou tens�o(Voltages) ou corrente(Currents), al�m  disso  se  desabilitar Alias Names  s�  aparecer�o  os  n�s   e componentes   nomeados  no circuito, escolhido o  que interessa,   tecla-se  sobre  o valor, no caso valor de tens�o no N� de V1 "V(NV1)", este aparecer� no campo Trace Expression, tecla-se OK;

18)Ser� plotado  o gr�fico  da tens�o na fonte V1, note no canto inferior esquerdo  um s�mbolo da mesma cor do gr�fico e ao lado o nome do ponto plotado, se for necess�rio ele pode ser removido dando  um  click  neste   nome   com  o  bot�o esquerdo do mouse, ele ficar� vermelho, em seguida aperta-se a tecla del;

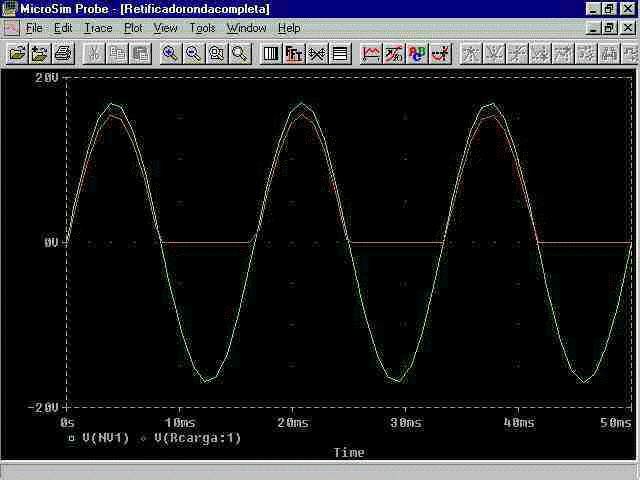

19)Para se poder comparar acrescenta a tens�o na carga no gr�fico "V(Rcarga:1)", este aparecer� plotado com outra cor e discriminado ao lado do outro no canto inferior;

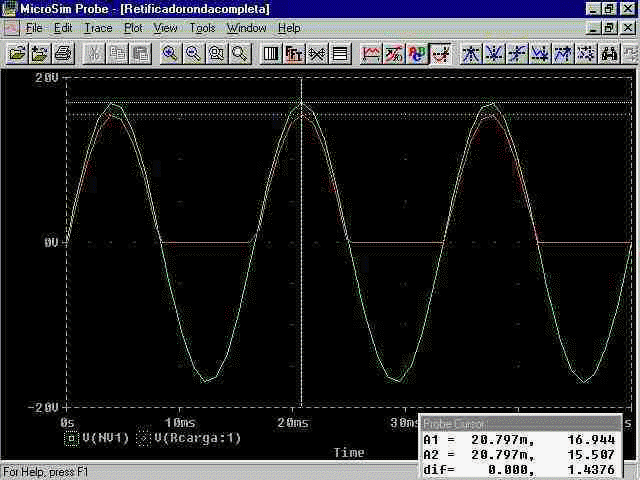

20)Pode-se ainda conseguir uma compara��o entre as ondas, no menu vai em Tools, escolhe-se a op��o  cursor e  depois  display,   aparecer�  um  pequeno  quadro chamado probe cursor e dois tra�os no eixo X e dois no eixo Y, estes podem ser movidos mantendo-se ou um ou outro bot�o do mouse pressionado, pode-se  modificar o sinal que os eixos "andam"  dando um  click com o bot�o do mouse do gr�fico que interessa no nomes que est�o  no canto inferior esquerdo, no probe cursor poder� se verificar os valores de pico de cada onda e sua diferen�a, para desabilitar os eixos vai na op��o cursor e display novamente;

21)Outro recurso que vale a pena citar � que  as tens�es podem se   subtraidas,  divididas, ou multiplicados entre s� ou por um valor num�rico, ent�o quando se vai na janela Add Trace no campo Trace Expression se coloca a express�o como convir e verifica-se o resultado.
22)Na janela do programa pode ser visualizado v�rios barras de tarefas com atalhos pras diversas fun��es feitas via menus, quanto mais eles forem explorados melhor se tornar� o manuseio do programa.

Em tempo: Para a simula��o do circuito � necess�rio a descri��o do circuito num arquivo chamado netlist com a termina��o *.cir, nas vers�es antigas pra PC ( XT) tinha que ser criado um arquivo como o mostrado abaixo, hoje j� � poss�vel al�m da cria��o manual a descri��o do circuito atrav�s de um sistema gr�fico como o usado no exemplo que se encarrega da cria��o do arquivo.

* retificador de onda completa
R_Rcarga N�carga 0 10
V_V2 0 N�V2 DC 0 AC 0
+SIN 0 -16.97 60 0 0 0
V_V1 N�V1 0 DC 0 AC 0
+SIN 0 16.97 60 0 0 0
D_D2 N�V2 N�carga D1N4148
D_D1 N�V1 N�carga D1N4148
.TRAN .1m 50m
.PROBE
.END
