Los diagramas anexos corresponden a la
necesidad de una terminada empresa en realizar su interconexión a nivel WAN y LAN,
permitiendo que la sede central (Caracas) controle de manera esquematizada los
diferentes recursos.
A continuación se presenta el diagrama WAN
de la empresa
En este diseño se nuestra
un sistema con enlaces de redundancia a través
de dos proveedores como lo son Cantv y Movistar, esto permitirá que al
efectuase un corte de servicio por parte del proveedor los usuarios de las
diferentes sedes o localidades remotas se puedan comunicarse ya que la
transmisión de la información datos se realizara por los enlaces que se
mantengan up ( arriba), es decir sin verse afectados hasta solventar la falla,
se toman en consideración conexiones E1 divididas en enlaces de 1024 Kbps en el caso por ejemplo de Maracaibo con el proveedor
de servicio movistar ya que si de alguna
manera quedan fuera se redistribuiría la comunicación a través de enlace frame
relay hacia caracas y luego por el
enlaces de Cantv hacia valencia o USA.
Los Protocolos y Tecnología a implementar van de la
mano con lo establecido por el Modelo
OSI y se presentan de la siguiente forma:
• Capa 1 (Físico): cables UTP Cat 6A, fibra óptica Monomodo y Multimodo.
• Capa 2 (Enlace): enlaces Frame Relay, enlaces Clear channel (E1),
Serials y Fast Ethernet
• Capa 3 (Red): IP.
• Capa 4
(Transporte): TCP.
• Capa 5 (Sesión): RPC; SSL.
• Capa 6 (Presentación): ASN.1.
• Capa 7 (Aplicación): SMTP, FTP, DNS, Telnet, DHCP, FTP, HTTP.
Los equipos aquí utilizados son los
siguientes:
1.
Los
diferentes Router de las localidades de caracas y Maracaibo exceptuando la sede
de USA y valencia, marcados como tel.01, son:

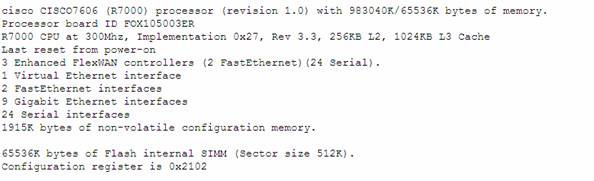

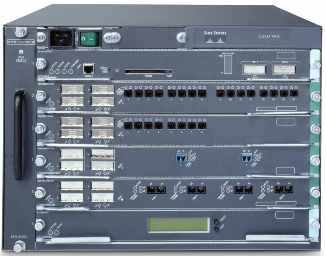

Router
7606
Para este equipo se
tendrá una tarjeta con 4 interfaces seriales y una tarjeta con conexiones de
interfaz E1 G.703/G.704-12Ohm, con la
finalidad de realizar las conexiones de los diferentes proveedores de servicio,
es decir, en algunos casos el proveedor de servicio nos puede dejar de punta la
conexión en V.35 o G.703, igualmente existirá una conexión directa entre estos
Router y sus respectivos Switches en las localidad con lo que se contara con
redundancia conexiones a través de Fibra Óptica terminada en conectores SC, la
utilización de la fibra y sus respectivos pach Cord de fibra nos permiten velocidades
superiores garantizando plenamente el servicio.

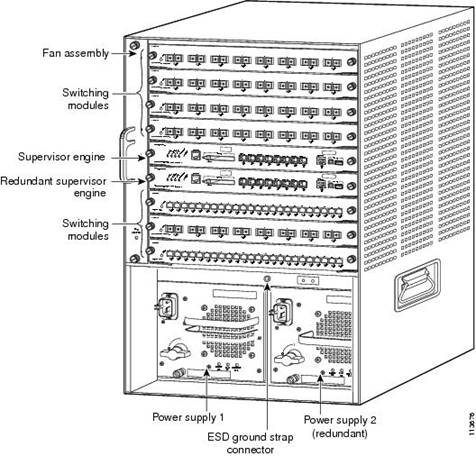

2. El Switch Core empleado para la localidad principal, es
decir, caracas es el mostrado a continuación:
Este equipo representa gran versatilidad y en el caso de la
concentración de los servicios es de gran capacidad, su incorporación en la red
de caracas permite que la misma satisfaga las necesidades de servicios de
Catalyst 6509-E Switch
3.

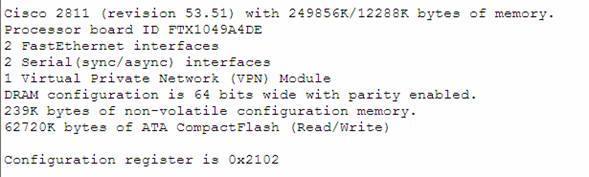

En la conexión hacia USA, se maneja un
sistema de redundancia importante a través de un Túnel VPN que permitirá
mantener la disponibilidad del servicio si fallara el enlace principal, el
equipo utilizado es el siguiente, el cual es un Router con interfaz seriales
donde se conectaran las conexiones de los proveedores de servicio y a través de
Recordando
que los router nos permiten realizar el enrutamiento de los datos el protocolo
de enrutamiento utilizado será EIGRP con un sistema autónomo 100
4. Los Switches utilizados para interconectar los diferentes dispositivos de una red LAN, los cuales operan en la capa de enlace de datos del modelo OSI, allí se conectaran los usuarios impresoras, entre otros equipos necesarios que requieren del servicio de red. Los puertos para fibra Óptica serán utilizados para la conexión entre un Switch y otro garantizando con esto mayor estabilidad en la conexión y redundancia, ya que al configurar los puertos de fibra como Troncal y Encapsulamiento .1Q y colocar dos de estos puertos de la misma manera ( en su configuración) se conectaran un para de la fibra a un puerto y otro par al otro con la finalidad de obtener respaldo ya que si un hilo se atenúa o falla ese puerto quedaría el otro disponible y no se vería afectado el servicio.
Cisco Catalyst 3560G-24PS
24 Ethernet 10/100/1000 ports with PoE and 4 SFP ports

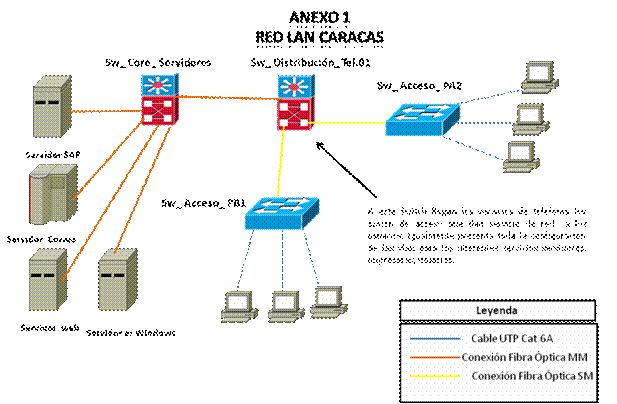

Para esta localidad
considerada la principal ya que concentra el manejo y distribución de los
recursos se implemento el esquema recomendado por cisco como lo es Core- Distribución y Acceso, que permite de
una manera óptima y segura todos los recursos garantizando una correcta
utilización de los equipos y por su puesto estando a la vanguardia de la tecnología.
Se utilizaran dos
equipos Catalyst
6509-E Switch, en la localidad de caracas interconectados entre si con la
finalidad que uno de ellos aloje toda la gama de servidores y servicios y al
otro equipo llegan los servicios telefónico y de igual manera este segundo
equipo está configurado con las diferentes vlan para los servidores tanto de
SAP como Windows y la correspondiente a los usuarios e impresoras, es decir a
través de el se aprenderán las vlan.
En el
caso de la fibra óptica utilizada se cuenta con dos tipos

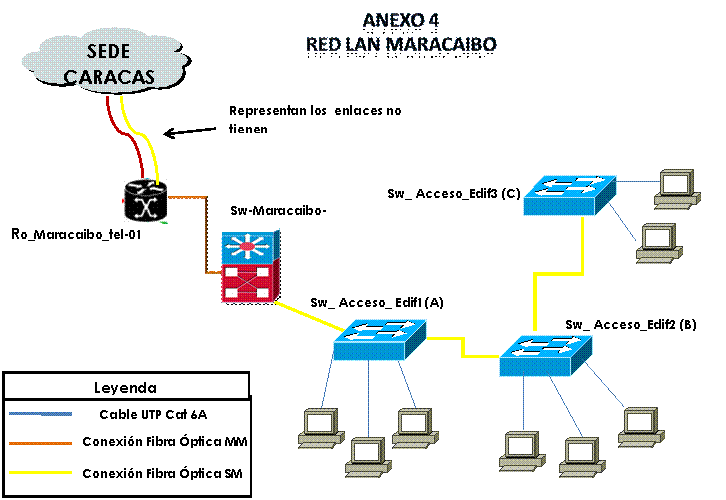

La topología
de las redes LAN de cada una de las oficinas se realizara en forma de estrella
y las conexiones del Switch a las Pc se realizaran a través de cable UTP
Categoría 6A.
Para
las localidades de Caracas y Maracaibo se manejaran los siguientes cuartos de
cableado y las oficinas de los usuarios en las diferentes localidades la
siguiente distribución:
1.
Cuartos de Cableado
2. Oficinas:
Para esta
localidad será necesario un tendido por
bancada y tuberías de Fibra Óptica
Monomodo, para esto es necesario en el tramos de 1Km la construcción de
tanquillas de 0.70m x 0.50m x 1m, con la excavación de los tramos para empotrar
una ducteria conduit de
Suministro e Instalación de una (1) Caja
de Distribución de fibra óptica para instalación en rack.La
capacidad de esta caja será de 06 hilos distribuidos en 1 panel frontal de 06
hilos. Esta caja debe suministrarse con los doce (06) acopladores SC y sus
respectivos protectores contra polvo. El panel frontal debe ser transparente y
removible que permita visualizar hacia el interior de la misma. El diseño debe
ser flexible que permita la fácil manipulación y acomodo de los cables y los
hilos de fibra óptica. Las cajas serán instaladas en la sala de
Telecomunicaciones del edificio Edif1 y Edif2 y Edif3 respectivamente.
La conectorizacion de los hilos de la
fibra óptica monomodo será por el método de Fusión que nos garantiza un empalme
certificado con el mínimo de perdidas, el terminado de la misma será en
conectores SC.
