CAPITULO II



2. ANTECEDENTES DE LA INVESTIGACION



García P. José (2004), en un trabajo de investigación de tipo descriptivo , donde incluye diseños e implementación, presentado como proyecto de fin de carrera para obtener el titulo de ingeniero técnico de informática de sistemas, titulado Sinergias, red trocal inalámbricas de interconexión entre municipios. Cuyo objetivo general estaba centrado en lograr la interconexión de forma inalámbrica diferentes municipios, en el cual hace uso del protocolo de encaminamiento OSPF.

Se tomo esta investigación, por la forma en que es presentada el área de backbone, la cual es muy importante al hacer estudios o referencias en cuanto al protocolo OSPF.



Borras G. Raul (2007), en su trabajo titulado Proyecto de interconexión, presentado para la Universidad Politécnica de Cataluña como proyecto de fin de curso, en el cual se diseña configura y proveen escenarios basados en casos reales, donde uno de sus apartados hace referencia al protocolo OSPF con relevancia en su programación y aplicación.



CAPITULO III



3. MARCO TEORICO



El protocolo OSPF Primero la ruta libre más corta (Open Shortest Path First) fue creado a finales de los 80. Se diseño para cubrir las necesidades de las grandes redes IP que otros protocolos como RIP no podían soportar, incluyendo VLSM, autenticación de origen de ruta, convergencia rápida, etiquetado de rutas conocidas mediante protocolos de enrutamiento externo y publicaciones de ruta de multidifusión.

El protocolo OSPF (Open Shortest Path First – abrir primero la trayectoria mas corta) está definido en el RFC 1583 y se usa muy frecuentemente como protocolo de encaminamiento interior en redes TCP/IP. Cuando se diseñó se quiso que cumpliera los siguientes requisitos:

·        Ser abierto en el sentido de que no fuera propiedad de una compañía.

·        Que permitiera reconocer varias métricas, entre ellas, la distancia física y el retardo.

·        Ser dinámico, es decir, que se adaptará rápida y automáticamente a los cambio de la topología.

·        Ser capaz de realizar en encaminamiento dependiendo del tipo de servicio.

·        Que pudiera equilibrar las cargas dividiendo la misma entre varias líneas.

·        Que reconociera sistemas jerárquicos pues un único ordenador no puede conocer la estructura completa de Internet.

·        Que implementara un mínimo de seguridad.





3.1 VISION GENERAL DE OSPF EN TERMINOS FUNCIONALES



En funcionamiento de OSPF re resulta tan complejo, básicamente OSPF traza un mapa complejo de un interés y luego escoge el camino de menos corto basándose en dicho mapa. En este protocolo cada enrutador tiene un mapa completo de toda la red (con algunas excepciones, analizadas mas adelante). Si un enlace falla el protocolo OSPF puede localizar y resolver rápidamente el camino alternativo al destino basándose en el mapa sin que forme un bluce de enrutamiento.

OSPF es un protocolo de estado de enlace; en otras palabras, basa su funcionamiento en estados de conexión de red, o bien en enlaces. En OSPF, el componente más importante a la hora de calcular la topología es el estado de cada enlace en cada enrutador. Como sabe a qué está conectado cada enlace, OSPF puede construir una base de datos que incluya todos los enlaces de la red y luego utiliza el algoritmo (SPF) Primero la Trayectoria Más Corta, Cuando una ruteador SPF se enciende, inicializa sus estructuras de datos para el protocolo de ruteo y posteriormente las señales de los protocolos de las capas inferiores que indican que sus interfases están funcionando correctamente.



Después de que el ruteador se asegura de que sus interfaces están funcionando correctamente, utiliza el protocolo HELLO de OSPF para obtener vecinos, que son ruteadores con los interfaces hacia una red común. El ruteador envía paquetes hello a sus vecinos y recibe sus paquetes hello. Además de ayudar a obtener vecinos, los paquetes hello también funcionan como señales de sobrevivencia para que los ruteadores sepan que otros ruteadores están funcionando correctamente.

Debido a las características funcionales de OSPF, se trata de un sistema que tiene varias ventajas frente a los protocolos de vector distancia, entre las cuales se incluyen las siguientes:

·        Consumo reducido. Al igual  que el protocolo EIGRP, OSPF reduce el consumo de red necesario para enlutar actualizaciones mediante el enrutamiento multidifusion, enviando una actualización sólo cuando detecta un cambio (en lugar de enviar la taba completa en forma periódica) y enviando cambios a la tabla de enrutamiento (en lugar de la taba completa) sólo cuando es necesario una actualización.

·        Soporte para VLSM y CIDR. Al igual que el protocolo EIGRP, OSPF también incluye mascara de subred en las actualizaciones e enrutamiento.

·        Soporte de redes NO contiguas.

·        Soporte para el resumen manual de rutas.

·        Tiempos e convergencia cortos. En una red OSPF bien diseñada, la convergencia que hay tras un fallo de enlace es muy rápida debido a que OSPF mantiene una base de datos topológica completa de todos los caminos en el área OSPF.

·        Generación de una topología libre de bluce.

·        Numero de saltos limitados sólo por el empleo de recursos que hagan enrutados y el TTL IP.



Como el protocolo OSPF es una especificación completamente abierta, también propicia la interoperatividad entre distintos fabricantes de enrutadores (ventaja que no ofrece ni EIGRP ni IGRP). Debido a estos factores, OSPF es el protocolo de pasarela interior (IGP, Interior Gateway Protocol) recomendado según las especificaciones de la Sociedad de Ingenieros de Internet (IETF).



3.2 Términos fundamentales de OSPF



Enlace: Conexión directa de una red.



Estado de Enlace: Es la situación en la que se encuentra un enlace (activado, desactivado, etc.)



Área: Conjunto de redes dentro de un sólo AS que se han agrupado juntas. La topología de un área permanece oculta al resto del AS, y cada área tiene una base de datos topológica separada. El encaminamiento en el AS se produce en dos niveles, dependiendo de si la fuente y el destino de un paquete están en la misma área (intra-área routing) o en áreas diferentes (inter-área routing).



Coste: Se trata de la métrica asociada a un enlace, los costes de OSPF se basan en el ancho de banda del enlace (por omisión, 10 elevado a la 8/ ancho de banda)



Backbone: El backbone o troncal consiste en aquellas redes no contenidas en ningún área, los "routers" conectados a estas, y los "routers" pertenecientes a múltiples áreas. La troncal debe ser contigua a nivel lógico. Si no es contigua físicamente, los componentes deben usar enlaces virtuales (ver más bajo). La troncal es responsable de la información de encaminamiento entre áreas. La troncal misma tiene las propiedades de un área; su topología está separada de las de otras áreas.



Protocolo Hello: La parte del protocolo OSPF usada para establecer un mantener relaciones vecinales con enrutadores conectados directamente. Los paquetes  de saludo se envían a intervalos periódicos de tiempo, conocidos como intervalos de saludo, para mantener relaciones de vecindad, así mismo los saludos se utilizan para verificar comunicaciones bidireccionales, anunciar requerimientos de vecindad y elegir enrutadores designados (DR), así como enrutadores designados de seguridad (BDR).



Vecino: Enrutador conectado directamente que cumple los parámetros contenidos en el saludo y puede establecer una comunicación bidireccional, para que dos enrutadores se conviertan en vecinos deben tener los mismos saludos e intervalos de ausencia de vecinos, identificador de área, contraseña y mascara de red para el enlace en el que se escucho el saludo, así como el mismo identificador de área modular.



Área Border Router (ABR): Un router conectado a múltiples áreas. Tiene una copia de la base de datos de cada área a la que está conectado. Siempre forma parte de la troncal, y son responsables de la propagación de la información de encaminamiento Inter-área a las áreas a las que están conectados.



Internal Router (IR): Un router (enrutador) que no es de tipo ABR.



Virtual link (VL): Un VL o enlace virtual es parte de la troncal. Sus extremos son dos ABR que comparten un área no troncal. El VL se trata como un enlace punto a punto con métrica igual a la métrica intra-área entre los extremos. El encaminamiento a través del VL se hace usando encaminamiento intra-área normal.



Anuncio de estado de enlace (LSA): Se trata de un anuncio de enlace topológico las LSA se incluyen en los paquetes de actualización de estados de enlace (paquetes tipo 4). Los LSA parciales se incluyen en los paquetes de descripción de base de datos (paquetes tipo 2), en los paquetes de petición de estado de enlace (paquetes tipo 3) y en los paquetes de acuse de recibo de estado  de enlace (paquetes tipo 5).



Sistema autónomo (AS): Conjunto de redes bajo una administración común y comparten una estrategia de enrutamiento común.



3.3 Tipos de paquetes OSPF

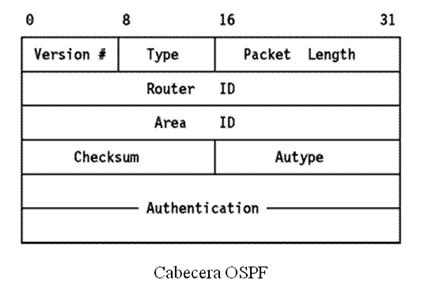

·        Encabezamientos de paquetes OSPF: incluya información básica relacionada con el enrutador, como es el caso de la versión de OSPF, el tipo de paquete, el identificador del enrutador y el identificador del área.








































fuente:www.fdi.ucm.es/profesor/jseptien/WEB/Docencia/AVRED/Documentos/OSPF.ppt

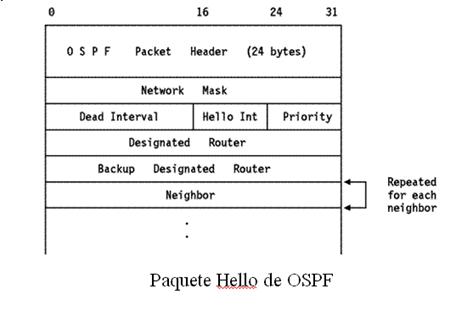

·        Paquetes tipo 1 (HELLO): Permiten establecer y mantener adyacencias. Los paquetes de saludo incluyen toda la información necesaria para establecer una realcen e vecindad, incluyendo los intervalos de saludo y de no operatividad, la contraseña, la mascara de red correspondiente al enlace al que se envío el saludo, el indicador de área de modulo, los DR y BDR elegidos y cualquier vecino conocido.




















































fuente:www.fdi.ucm.es/profesor/jseptien/WEB/Docencia/AVRED/Documentos/OSPF.ppt





·        Paquetes tipo 2 (Descripción de base de datos): Constituye la base de datos de estado del enlace que hay en el enrutador cuando se inicializa una adyacencia, estos paquetes incluyen encabezamientos LSA, para que el enrutador receptor confirme que tiene todos los LSA requeridos.



·        Paquetes tipo 3 (Petición de estado del enlace): Solicita los LSA específicos desde los vecinos, los paquetes de petición de estado de enlace se envían basándose en las entradas situadas en el listado de petición de estado de enlace.



·        Paquetes tipo 4 (Actualización de estado del enlace): Suministra los LSA a los enrutadores remotos.



·        Paquetes tipo 5 (Acuse de recibo de estado de enlace): Envío de un acuse de recibo explicito a uno o más LSA.

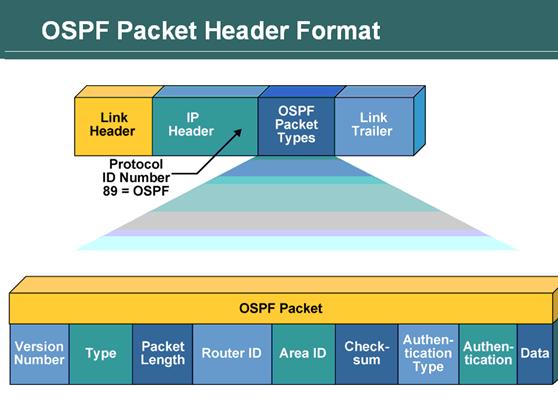

3.4 FORMATO Y PAQUETE  DEL PROTOCOLO OSPF



OSPF se comunica por medio de IP (su número de protocolo es el 89). Es un protocolo de estado del enlace, primero el camino más corto. OSPF soporta distintas clases de redes tales como redes punto a punto, de broadcast, como Ethernet y redes en anillo, y de no broadcast, como X.25.



Fuente: cisco CCNA

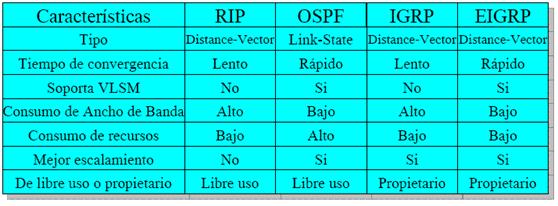

3.5 TABLA DE COMPARACION DEL PROTOCOLOS

Fuente: http://www.raap.org.pe/docs/RAAP2_RipOspf.pd

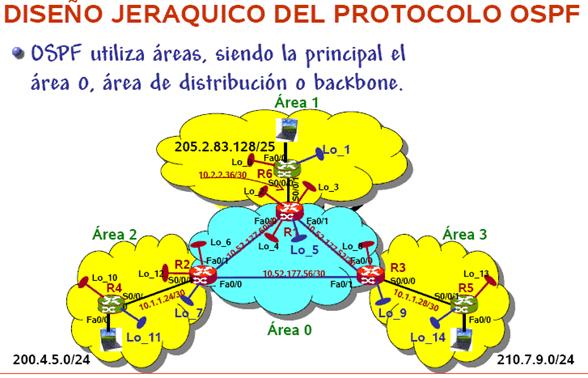

Al implementar el protocolo OSPF, se pretende lograr que las redes y los Host contiguos se agrupen juntos en áreas dentro de un AS (Sistema Autónomo), simplificando la topología y reduciendo la cantidad de información de encaminamiento que se debe intercambiar, obteniendo minimizar os broadcast  permitiendo una topología en la que las redes multiacceso tengan un DR el cual será el responsable de describir una rede determinada a las demás redes del área. Permitirá el intercambio de información de encaminamiento externa, es decir, información de encaminamiento obtenida de otro AS, logrando configurar el encaminamiento dentro del AS según una topología virtual mas que solo las conexiones físicas, donde las áreas se podrán unir usando enlaces virtuales que cruzaran otras áreas sin requerir encaminamiento complicado.

Igualmente se podrá contar con enlaces punto a punto sin direcciones ip, por lo tanto se podrán ahorrar recursos escasos en le espacio de direcciones ip.

Desde el punto de vista de diseño y  el  objetivo general de este proyecto se pretende con el desarrollo de las estrategias al migrar del protocolo EIGRP a OSPF, implementar un diseño de red, muy parecido a los dados a continuación, donde se ponga en evidencia el buen uso y funcionamiento del protocolo OSPF contando con una acertada escogencia del área 0 y contando igualmente en alguno casos con escenarios multiareas.






Fuente: http://www.raap.org.pe/docs/RAAP2_RipOspf.pdf





































3.6  MARCO METODOLOGICO.



En toda investigación es de vital importancia que los hechos y relaciones que establecen los resultados o los nuevos conocimientos tengan un grado de máxima exactitud  y confiabilidad, por tal razón se presenta un procedimiento ordenado que se sigue para establecer lo significativo de los hechos hacia los cuales está encaminado este proyecto.



Según Arias (2003) “La metodología incluye el tipo a tipos de investigación, las técnicas y los procedimientos que serán utilizados para llevar a cabo la indagación”.



3.6.1 TIPOS Y DISEÑO DE LA INVESTIGACION



    3.6.1.1 TIPO DE INVESTIGACION



Según el nivel de conocimiento, la investigación es de tipo descriptiva.

Según Tamayo y Tamayo (2001), la investigación descriptiva busca comprender, analizar e interpretar la situación actual, poniendo de manifiesto su estructura y funcionamiento.



El desarrollo de la investigación planteada corresponde a este tipo, en vista de que la naturaleza del análisis de los hechos actuales, ha de ser avaluados descriptivamente para establecer debilidades y por describir procedimientos, acciones, estructura en general de forma independiente y detallada. Es descriptiva de acuerdo con los objetivos que se han propuesto, ya que se ha visto en la necesidad e recolectar  información a cerca del protocolo OSPF, su importancia y beneficios al ser implantado, permitiendo explicar y/o describir una determinada situación que conlleve a facilitar sus estudios posteriores.

El empleo de recursos escritos ubica el estudio dentro del contexto de investigación bibliografía, la cual según Tamayo (2001), consiste en:



……“la búsqueda, recopilación de información bibliografía sobre estos temas, tiene un valor intrínseco en si mismo debido a que: (a) Es un medio de evitar que la abundancia y la dispersión de publicaciones impida actualizar a otros investigadores y (b) Permite la difusión de una visión panorámica del problema a todos los intensados en el tema. (p. 67).



En este mismo orden de ideas, como lo establece el Manual de la Universidad Pedagógica Experimental Libertador (U.P.E.L) (2003): “se entiende que el mismo abarca el estudio del problema con el propósito de ampliar y profundizar el conocimiento de su naturaleza co apoyo, principalmente, de fuentes bibliográficas” (p.6).



    3.6.1.2 DISEÑO DE LA INVESTIGACION



El proyecto planteado se apoya en la investigación de campo puesto que se basa en la aplicabilidad  y el diseño de las estrategias que permitan migrar hacia un protocolo abierto, por lo que se hace necesaria la utilización de técnicas para la  recolección de información como lo son los cuestionarios, que permiten el análisis de la situación.



3.6.2 POBLACION Y MUESTRA



          3.6.2.1 POBLACION



Según Sabino (2002) define que “una población esta determinada por sus características por lo tanto, el conjunto de elementos se denomina población o universo”. En este sentido es la totalidad de las estrategias a implementar donde las unidades que la integran poseen una característica común, la cual se estudia y da origen a los datos de la investigación.



Estando referido este proyecto al protocolo OSPF como alternativa tecnológica viable en términos de ser un protocolo abierto, que proporciona independencia de fabricantes y por consecuencia viable en términos económicos, la población de este estudio viene a estar representado por personas especializadas en telecomunicaciones y redes.



    3.6.2.2 MUESTRA



Según Sabino (2002) define a “una muestra en un sentido muy amplio, no es mas que eso una parte de todo lo que llaman universo y que sirve para representarlo. Sin embargo, no todas las muestras resultan útiles para llevar a cabo un trabajo de investigación. Lo que busca al emplear una muestra, se obtenga conclusiones semejantes a las que se lograrían si se estudiara el universo total.



Para este trabajo se tomara una muestra de 12 personas los cuales son los integrantes del equipo de redes de telecomunicaciones, siendo especialistas en el tema y en lo que se desea lograr.



3.6.4 TECNICAS E INSTRUMENTOS DE RECOLECCION DE DATOS



Se refiere al uso de una gran variedad de técnicas y herramientas que puedan ser utilizadas para desarrollar el trabajo se investigación, donde todos estos instrumentos se aplicaran en un momento en particular con la finalidad de buscar información que será útil a la investigación.



De las técnicas frecuentes y utilizadas se tiene:



La entrevista: consiste en una interacción entre dos o más personas en el cual el investigador formula determinadas preguntas relativas al tema de investigación, mientras que el investigador proporciona verbalmente o por escrito la información que le es solicitada.



Los instrumentos se utilizan por que la capacidad de la memoria del investigador es limitada es necesario entonces recurrir a un dispositivo que contribuya a ampliar esta capacidad.



Por lo tanto se implementaran como instrumento de recolección de datos  los siguientes:



Cuestionario: es un conjunto de preguntas respecto a una o más variables a medir.



Observación: consiste en el registro sistemático, valido y confiable aplicada  los profesionales del área de telecomunicaciones, logrando de manera exitosa capturar datos de la problemática y buscar las alternativas consideradas relevantes, facilitando así el levantamiento de información.



Análisis: Según Valera, (2003) expone: “es aquella que presenta información en forma conveniente, útil y comprensible, donde se utilizan conjuntos finito para presentar, organizar y analizar datos, compararlos y luego comunicarlos” (p.36).



A los efectos de esta investigación se diseñar un cuestionario tipo No Restringido o Abierto.

Al respecto Kendal (1999) señala: “Los cuestionarios son una técnica de recopilación de información que permite a los investigadores que estudien actitudes, creencias, comportamientos y características de varias personas principales en la organización pueden ser afectadas por el modelo actual y el propuesto”.



CRONOGRAMA DE ACTIVIDADES



 La presentación de un modelo operativo viable desarrollado en cinco (v) fases: diagnóstico, factibilidad, diseño, implementación y evaluación de la propuesta. Es así como en esta investigación se diseñaran estrategias viable y concreta a un problema en estudio como lo es la migración al protocolo estándar de enrutamiento ip OSPF, para este estudio se llegara hasta la fase III que representa el diseño de las estrategias para la migración. Para desarrollar este proyecto factible, se abordará primeramente:



         La Fase I: Diagnóstico de la situación actual, donde se expondrán claramente la población y muestra objeto de estudio, las técnicas e instrumentos de recolección de datos como la observación, análisis y cuestionario; asimismo la validación y confiabilidad de los instrumentos para luego plasmar las técnicas necesarias para el análisis de los resultados y finalmente se describirá el procesamiento de la información.



En la Fase II: Factibilidad, se desarrollará detalladamente los estudios técnicos, operativos, administrativos, sociales y económicos para determinar si la propuesta es o no viable para su desarrollo.



La Fase III: Diseño, incluye una serie de aspectos relacionados con la migración hacia el protocolo estándar OSPF.



Cabe destacar que cada aspecto mencionado de la metodología expuesta será desarrollado minuciosamente pues de el dependerá el éxito de la investigación debido a que el análisis de los resultados y la puesta en marcha de cada fase será el sustento fundamental para el éxito de la propuesta en PEQUIVEN S.A.



ACTIVIDADES



Fase I: Diagnostico





Duración: 02 meses



Fase II: Factibilidad





Duración: 03 meses



FASE III: Diseño





Duración: 2 meses



BIBLIOFRAFIAS



Acuña, Balestrini (2001). Como se elabora el proyecto de investigación. BL Consultores Asociados. Servicio Editorial. Caracas.



Arias F, G. (2003) El proyecto de la investigación. Introducción a la Metodología Científica, Ed. Episteme. Caracas Venezuela

Brian Hill (2002) Manual de Referencias Cisco, Editorial McGraw Hill/Interamerica de España, S.A.U

J. Moy: RFC 1131, OSPF Specification. IETF (Octubre 1989). (Obsoleto por el RFC 1247, después RFC 2328).



 J. Moy: RFC 2328, OSPF Version 2. IETF (Abril de 1998).

Sackett George C (2002), Manual de Router Cisco, Editorial McGraw-Hill/Interamerica de España, S.A.U.

Sabino (2002) “El proceso de la investigación”, Editorial Panapo, Caracas, Venezuela.



Tamayo y Tamayo, Mario. (2001). “El proceso de la investigación científica”. 4ta Edición, Editorial Limusa, Balderas 95, México D.F.



Universidad pedagógica Experimental Libertador (UPEL). (2003) Manual de Trabajo de Grado de Maestría y Tesis Doctorales. Caracas.
