| ADMIRAL MODEL 3L1115 COLOR | ||||||||||||||||
![]() |
||||||||||||||||

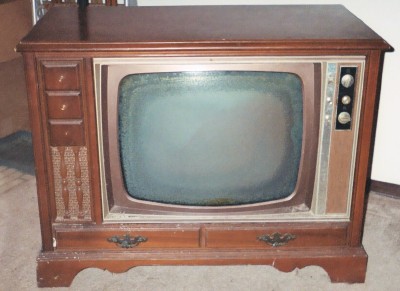

| THIS WAS A LOCAL CURBSIDE FIND. I WAS GOING DOWN ONE OF THE MAIN RESIDENTIAL ROADS AND SAW TWO KIDS PUTTING THIS SET ON THE CURB. NATURALLY, I STOPPED AND SNAGGED IT. THIS SET HAD CATARACTS. I'LL EXPLAIN HOW I FIXED IT LATER. BEFORE I DID ANYTHING, I PUT THE CRT CHECKER ON AND FOUND LOW EMISSION ON ALL THREE GUNS. THEN, I RAISED THE HEATER VOLTAGE TO ABOUT EIGHT VOLTS AND LET IT COOK FOR ABOUT A WEEK. THE EMISSION IMPROVED AND STOOD THERE WHEN I DROPPED THE HEATER BACK TO SIX VOLTS. I THEN DID A SOFT START. AFTER REACHING FULL LINE VOLTAGE AND ENABLING THE HIGH VOLTAGE, I GOT A PICTURE. THE ELECTROLYTICS DID NOT REFORM TO MY SATISFACTION, SO THEY WERE REPLACED. ALL TUBES WERE TESTED AND SEVERAL HAD HEATER/CATHODE LEAKAGE. I DID A FULL RECAP. THERE ARE SOME BUGS THAT STILL NEED WORKED OUT, BUT IT IS NOW SERVING AS MY DAILY WATCHER FOR NOW. |
||||||||||||||||
![]() |
||||||||||||||||

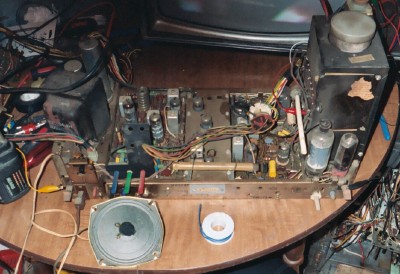

| CHASSIS AFTER RECAPPING. THERE WERE CLEAR PLASTIC CAPS ON THIS CHASSIS AND I REPLACED EVERY ONE IN SIGHT. THE NEW ELECTROLYTICS WERE HIDDEN UNDER THE CHASSIS AND THE CANS WERE DISCONNECTED. | ||||||||||||||||
![]() |
||||||||||||||||

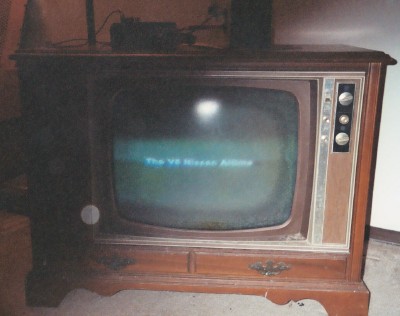

| AFTER THE SOFT START AND BEFORE FIXING THE CATARACT. | ||||||||||||||||
