Como proyecto de la materia de Circuitos Integrados Analógicos tenemos la misión de
                                         diseñar y simular un ecualizador de audio de cuatro bandas con circuitos amplificadores
                                         operacionales.


                                                    Un ecualizador tiene 10 filtros pasabanda que separan al espectro de audio en 10 octavas
                                         individuales. El espectro de audio es de 20Hz a 22Khz, pero los ecualizadores cubren de 30Hz a
                                         16Khz. Al incrementar o disminuir las diferentes octavas de frecuencia se pueden crear efectos
                                         sonoros espaciales para que el sonido en una  cabinita se escuche como si fuera en un gran salón
                                         o para que se enfatize el sonido en algún instrumento.

                                                    Los circuitos ecualizadores de octava tienen frecuencias de resonancia en aproximadamente
                                         en 32Hz, 64Hz,128Hz, 256Hz, 512Hz, 1024Hz, 2048Hz, 4096Hz, 8192Hz, 16384Hz. El factor
                                         de calidad se escoge para que tenga valores de entre 1.4 y 2. Por lo que para la construcción de
                                         el ecualizador se requieren filtros de banda angosta. Estos filtros se construyen con un solo circuito
                                         integrado. Requieren de dos capacitores y tres resistores. El diagrama eléctrico se muestra en la
                                         figura:

                                                    Para definir la frecuencia de resonancia, la frecuencia baja y la alta. Se utilizan estas
                                         fórmulas para definir los elementos de el circuito:

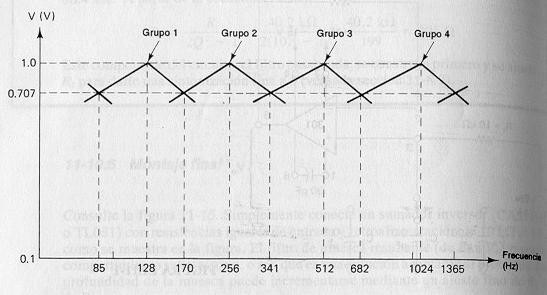

                                                    Las cuatro bandas se muestran en la figura.. El primer grupo tiene su frecuencia de
                                         resonancia en 128Hz, y frecuencia de corte inferior y superior de 85Hz y 170Hz. Y así
                                         sucesivamente con los tres grupos restantes. A continuación se hace un cuadro con las
                                         frecuencias de corte y la frecuencia de resonancia de cada grupo y su respectivo facor de
                                         calidad para poder elaborar los filtros.

                                                 Fr           Fl        Fh           Ancho de Banda      Factor de Calidad
                              128Hz           85Hz       170Hz                          85Hz                            1.50588235294
                                             256Hz           170Hz     341Hz                        171Hz                            1.49707602339
                                             512Hz           341Hz     682Hz                        341Hz                            1.50146627566
                                           1024Hz           682Hz   1365Hz                        683Hz                            1.49926793558
