Hier findest du eine Erklärung über die
Grafiken und Symbole, die sich in der Menüführung des Handys befinden, wie z.B. Aufbau, Struktur usw.
In diesem Beispiel erkläre ich es an einem Flash-File eines Nokia 5130 v5.71. Hatte es grade zur Hand ;-)
Grafiken und Symbole

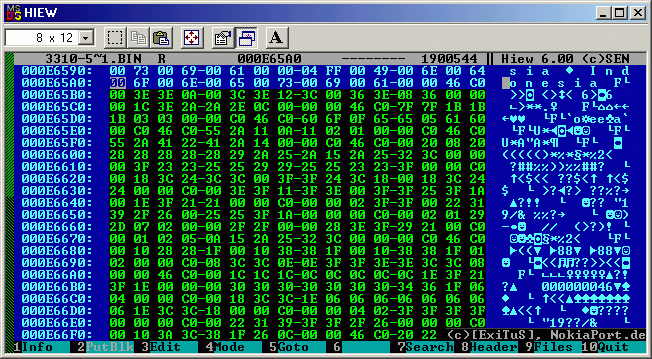

Hier fangen die Bytes für die Symbole und Menügrafiken an.
(Die Bytes kann man auch sehen, wenn man das Flash-File z.B. in NokHex oder
WinArm öffnet!)
Es fängt an mit den kleinen Symbolen, welche am oberen Displayrand erscheinen. Dann Menügrafiken und größere Symbole, am Ende Startanimationen und Fullscreen-Animationen.
|
| ...fortsetzung |
|
| Grafiken und Symbole. |
Byte-Strings für die Zuordnung der
Menü/Symbol-Grafiken
Hier findest du Infos über die einzelnen Strings, die in der Menüführung auf
die einzelnen Menügrafiken und Symbole verweisen!
Außerdem über die Größe, welche manipulierbar ist, um größere Grafiken
anzeigen zu lassen!
Anleitungen für größere Grafiken und Symbole hier: Softtune/Menügrafiken
und Softtune/Symbole. (noch nicht
aktualisiert).
 |

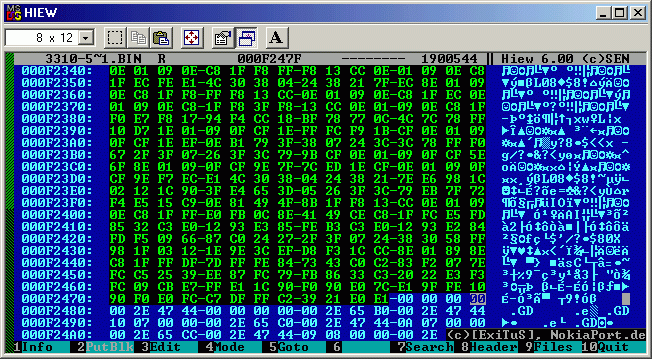

| Anfang der Byte-Strings zu den Grafiken und Symbolen. |

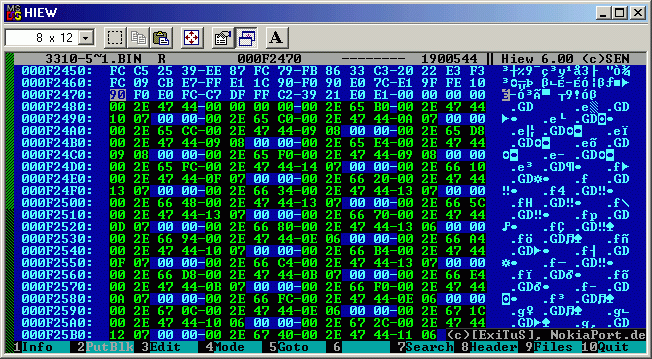

Hier siehst du nun den Ausschnitt aus dem MCU-Bereich, welche der Zuweisung der einzelnen Menügrafiken und Symbolen zu den gilt!
Die Adresse dieser Strings spielt keine
Rolle, da sie in jedem Handy und jedem Modell verschieden ist!
Finden kann man diese Stelle in dem man nach der Offset-Adresse der
entsprechenden Menügrafik oder des Symbols als HEX-Wert sucht sucht, wie z.B.
"2E 6F 44" (Offset-Adresse im 3310 v5.13
Grafik: Verzeichnis).
Für jede Menügrafik und jedes Symbol findet man hier die entsprechende Zuweisung,
und den entsprechenden String.
Jeder String ist für jede Grafik nach dem selben Prinzip aufgebaut und hat
die...
Länge: 12 Bytes.
Beispiel "2E 6F 44 00 2E 47 44 40 0E 00 00 00"
Der String ist folgendermaßen aufgebaut:
| 00 2E 47 44 | Offset-Adresse zu eine bestimmten Funktion (?). | |
| 00 00 00 00 | Eine Art Trennbytes (?). | |
| 00 2E 65 B0 | Offset-Adresse zur Grafik/Symbol (hier: "FAX"). | |
| 00 2E 47 44 | Offset-Adresse zu eine bestimmten Funktion (?). | |
| 10 | 16dez | Die Größe der Grafik
(Breite). In diesem Beispiel ist die Grafik (FAX) 16 Pixel breit. |
| 07 | 7dez | Die Größe der Grafik
(Höhe). In diesem Beispiel ist die Grafik (FAX) 7 Pixel hoch. |
| 00 00 | Trennzeichen(?). Diese drei 0-Bytes stehen in jedem String. |
|
| 00 2E 65 C0 | Offset-Adresse zur Grafik/Symbol (hier: "e"). | |
| 00 2E 47 44 | Offset-Adresse zu eine bestimmten Funktion (?). | |
| 0A | 10dez | Die Größe der Grafik
(Breite). In diesem Beispiel ist Grafik (e) 10 Pixel breit. |
| 07 | 7dez | Die Größe der Grafik
(Höhe). In diesem Beispiel ist die Grafik (e) 7 Pixel hoch. |
| 00 00 | Trennzeichen(?). Diese drei 0-Bytes stehen in jedem String. Ob diese vor oder nach dem String kommen kann außer Acht gelassen werden! |
|
| 00 2E 65 CC | Offset-Adresse zur Grafik/Symbol (hier: "F"). | |
| 00 2E 47 44 | Offset-Adresse zu eine bestimmten Funktion (?). | |
| 09 | 9dez | Die Größe der Grafik
(Breite). In diesem Beispiel ist die Grafik (F) 9 Pixel breit. |
| 07 | 7dez | Die Größe der Grafik
(Höhe). In diesem Beispiel ist die Grafik (F) 7 Pixel hoch. |
| 00 00 | Trennzeichen(?). Diese drei 0-Bytes stehen in jedem String. Ob diese vor oder nach dem String kommen kann außer Acht gelassen werden! |
|
| ... | ... | |
 |
| ...Byte-Strings zu den Menügrafiken. |

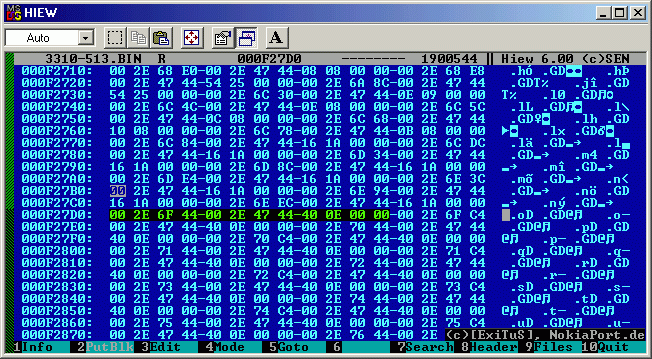

| 00 2E 6F 44 | Offset-Adresse zur Menügrafik (hier: "Verzeichnis"). | |
| 00 2E 47 44 | Offset-Adresse zu eine bestimmten Funktion (?). | |
| 40 | 64dez | Die Größe der Grafik
(Breite). In diesem Beispiel ist die Menügrafik (Verzeichnis) 14 Pixel breit. |
| 0E | 14dez | Die Größe der Grafik
(Höhe). In diesem Beispiel ist die Grafik (FAX) 7 Pixel hoch. |
| 00 00 | Trennzeichen(?). Diese drei 0-Bytes stehen in jedem String. |
|
| ... | ... | |
Mit diesem String kann man jedem Menü oder
Aktionen eine andere Grafik oder anderes Symbol zuweisen.
Als Beispiel kann man dem Menü "Mitteilungen" das Symbol der
Tastensperre zuordnen ;-)
Außerdem hat man die Möglichkeit, durch die Änderung der Bytes für die
Größe, die Maße der jeweiligen Grafik zu manipulieren und kann z.B. größere
Menügrafiken einbauen
Informationen zu Grefikanimationen
Bei allen neuen Geräten (nach 51xx,61xx) sind alle Menügrafiken und viele
andere Symbole animiert. Hier findest du nun Informationen zum Aufbau einer
Animation und Änderung der Animations- Länge und Reihenfolge.
Das Beispiel bezieht sich auf eine Nokia 3310 v5.57
Es gibt zwei Tabellen im Flash-File an denen sich Informationen über die Animationen befinden.
Animierte Grafiken bestehen aus einzelnen Frames, wovon jeder einzelne Frame eine eigene ID hat.
1. Eine Tabelle gibt die Positionen an, wo
eine Animation beginnt (also welche IDs nacheinander abgerufen werden)
2. Eine weitere Tabelle zeigt die Reihenfolge der einzelnen Frames an!
mehr Infos folgen...
