Esquema para PX

CHAVE COAXIAL

QUE FAZER SE VOC� TEM 02 ANTENAS E 01 RADIO OU VICE VERSA???

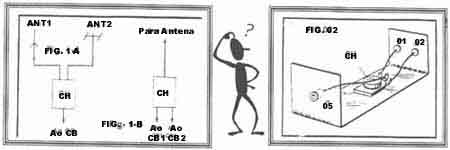

Consiga o seguinte material: - caixa de alum�nio; - 03 conector f�mea (J1- J2- J3); - 01 chave de 03 posi��es de boa isola��o Figura 1-A: Vemos como ligar 02 antenas em 01 r�dio; Figura 1-B: Vemos como ligar 02 r�dios em 01 antena; Figura 2 Mostra o esquema de montagem.
1� Marque na caixa e fa�a os furos para os conectores e chave;
2� Fa�a a solda do positivo da antena (o negativo ser� pela massa da caixa, por isto deve ter bom isolamento a chave).

Obs: dever� ocorrer um pequeno desajuste na estacion�ria. Cortedia 3GP 0121

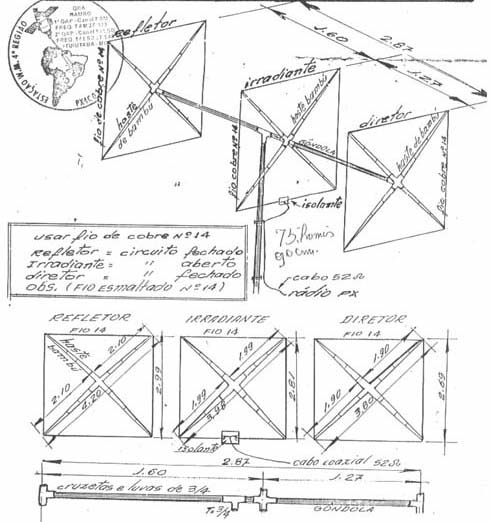

Quadra C�bica de 3 elementos Freq��ncia centralizada 27.100 Mhz Ganho frente/ costas 31 Db
