Control Overviwe-> PLC Output
ในส่วน output unit จะเป็นส่วนที่เชื่อมโยงระหว่างผลของการประมวลผลที่ได้จาก cpu ไปควบคุมอุปกรณ์ภายนอกภายใต้เงื่อนไขที่ได้กำหนดไว้ และเช่นเดียวกับอิพุท เอาพุทก็จะมีส่วนที่จะจัดรูปแบบของแรงดันที่จะนำไปใช้งาน

จากรูปที่ 1 จะเป็นการจัดสัญญาณเอาพุทแบบที่เป็นทรานซิสเตอร์สวิตช์ และในรูปที่ 2 จะเป็นการจัดสัญญาณของรีเรย์เอาพุท
โดย output เองนั้นก็จะมีหลักๆคือ digital ,analog สำหรับในส่วนของ digital output เองนั้นก็มีทั้งแบบที่เป็น dry contact หรือ relay out และแบบที่เป็น switch หรือ transistor out คือจะเป็นลอจิก 0 ที่0 โวลท์ และเป็นลอจิก 1 ที่ 24 โวลท์ สำหรับอุปกรณ์เอาพุทก็จะมีหลากหลายไม่ว่าจะเป็น รีเรย์ หลอดแสดงผล โซลินอยด์ คอนแทคเตอร์ หรืออื่นๆ
และก็เช่นเดียวกับอินพุทคือจะมีเอาท์พุททั้งที่ให้ไฟบวก หรือไฟลบซึ่งก็จะมีผลถึงรูปแบบการต่อใช้งานอุปกรณ์เอาพุทด้วย

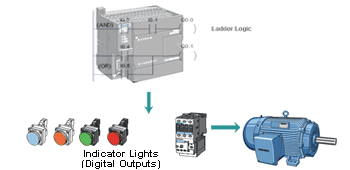

จากรูปก็เป็นตัวอย่างของอุปกรณ์เอาพุท ซึ่งได้ผลลัพท์จากการประมวลผลโดยหน่วยประมวลผล และส่งสัญญาณที่ได้ไปควบคุมอุปกร์ภายนอง
