1 Introdução

1.1 Título

Implementação e Conversão para Modelo Orientado a Objeto e Hieráquico do SIS-MANUT

1.2 Motivação

Melhorar a experiência em desenvolvimento de Banco de Dados e visualizar as vantagem que os modelo de Banco de Dados Orientado à Objeto e Hierárquico em relação ao Relacional.

Desenvolver de um Protótipo de aplicativo de Banco de Dados (BD) na Terceira Forma Normal (3FN), do Banco de Dados SIS-MANUT e implementa-lo nos modelos de Banco de Dados Orientado à Objeto e Hierárquico, e observar as qualidades de cada modelo.

1.4 Conteúdo

Inicialmente será desenvolvido o banco de dados e sua documentação, posteriormente será aplicado técnicas de banco de dados Orientado à Objeto e Hierárquico.

2 Desenvolvimento

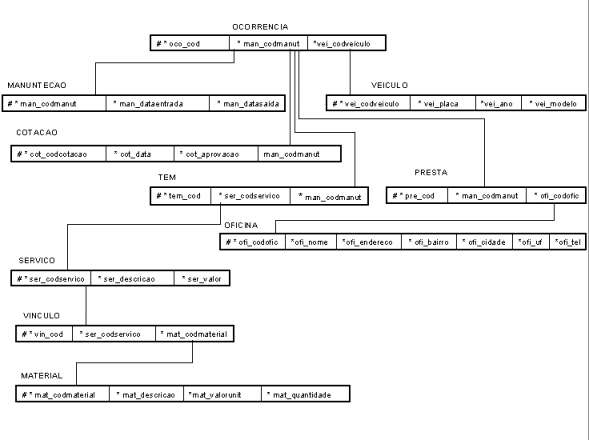

3ª Forma Normal

oficina { ofi_codofic, ofi_nome, ofi_endereco, ofi_bairro, ofi_cidade, ofi_uf, ofi_tel}

veículo {vei_codveiculo, vei_placa, vei_ano, vei_modelo}

manutencao { man_codmanut, man_dataentrada, man_datasaida }

MATERIAL {mat_codmaterial, mat_descrição, mat_quantidade, mat_valorunit}

servico {ser_codservicos, ser_descricao, ser_valor}

cotacao { cot_codcotacao, cot_data, cot_aprovacao}

OCORRENCIA {oco_cod, man_codmanut, vei_codveiculo}

TEM{ tem_cod, man_codmanut, ser_codservico}

VINCULO{ vin_cod , mat_codmaterial, ser_codservico}

PRESTA { pre_cod , man_codmanut, ofi_codofic}

2.1 Criando o Banco de dados Versão 1.0 e suas tabelas.

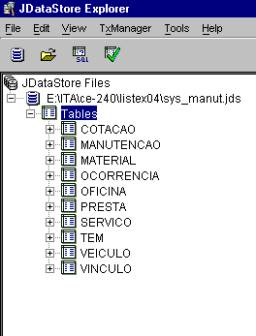

Criando o Banco de Dados

Criando a Estrutura das Tabelas

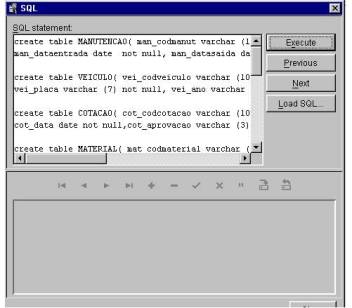

Comandos em SQL usados para criação das Entidades ou Tabelas

create table MANUTENCAO( man_codmanut varchar (10) not null ,

man_dataentrada date not null, man_datasaida date not null, primary key(man_codmanut));

create table VEICULO( vei_codveiculo varchar (10) not null ,

vei_placa varchar (7) not null, vei_ano varchar (4) not null, vei_modelo varchar (255) not null, primary key(vei_codveiculo));

create table COTACAO( cot_codcotacao varchar (10) not null ,

cot_data date not null,cot_aprovacao varchar (3) not null,man_codmanut varchar (10) not null, primary key(cot_codcotacao));

create table MATERIAL( mat_codmaterial varchar (10) not null ,

mat_descricao varchar (255) not null, mat_quantidade int,

mat_valorunit int, primary key(mat_codmaterial));

create table SERVICO( ser_codservico varchar (10) not null ,

ser_descricao varchar (255) not null, ser_valor int,primary key(ser_codservico));

create table OFICINA( ofi_codofic varchar (10) not null ,

ofi_nome varchar (80) not null, ofi_endereco varchar (255)not null,

ofi_bairro varchar (70) not null, ofi_cidade varchar (70) not null, ofi_uf varchar (2) not null, ofi_tel varchar (11) not null, primary key(ofi_codofic));

create table OCORRENCIA( oco_cod varchar (10) not null ,

man_codmanut varchar (10) not null,vei_codveiculo varchar (10) not null, primary key(oco_cod));

create table TEM( tem_cod varchar (10) not null ,

man_codmanut varchar (10) not null,ser_codservico varchar (10) not null, primary key(tem_cod));

create table VINCULO( vin_cod varchar (10) not null ,

mat_codmaterial varchar (10) not null,ser_codservico varchar (10) not null, primary key(vin_cod));

create table PRESTA( pre_cod varchar (10) not null ,

man_codmanut varchar (10) not null,ofi_codofic varchar (10) not null,

primary key(pre_cod));

Comandos SQL usados para criar os relacionamentos entre entidades ou tabelas

Alter table OCORRENCIA add constraint fk_ocorrencia

foreign key (man_codmanut) references MANUTENCAO(man_codmanut);

Alter table TEM add constraint fk_tem foreign key (man_codmanut)

references MANUTENCAO(man_codmanut);

Alter table PRESTA add constraint fk_presta foreign key (man_codmanut)

references MANUTENCAO(man_codmanut);

Alter table TEM add constraint fk_tem_servico foreign key (ser_codservico) references SERVICO(ser_codservico);

Alter table VINCULO add constraint fk_servico_vinculo foreign key (ser_codservico) references SERVICO(ser_codservico);

Alter table VINCULO add constraint fk_vinculo_material foreign key (mat_codmaterial) references MATERIAL(mat_codmaterial);

Alter table OCORRENCIA add constraint fk_ocorrencia_veiculo foreign key (vei_codveiculo) references VEICULO(vei_codveiculo);

Alter table COTACAO add constraint fk_cotacao_manutencao foreign key (man_codmanut) references MANUTENCAO(man_codmanut);

Alter table PRESTA add constraint fk_presta_oficina foreign key (ofi_codofic) references OFICINA(ofi_codofic);

3 Dicionário de Dados

oficina { ofi_codofic, ofi_nome, ofi_endereco, ofi_bairro, ofi_cidade, ofi_uf, ofi_tel}
ESTRUTURA
Nome:	Conteúdo:
oficina	Informações sobre as Oficinas usadas
ofi_codofic	Caracter(10) - Código da Oficina.
ofi_nome	Caracter (80)- Nome da Oficina.
ofi_endereco	Caracter (255) – Endereço da Oficina.
ofi_bairro	Caracter (70) – Bairro da Oficina.
ofi_cidade	Caracter (70) – Cidade da Oficina.
ofi_uf	Caracter (02) - Unidade Federal da Oficina.
ofi_tel	Caracter (11) - Telefone da Oficina.
INTEGRIDADE
Nome:	Conteúdo:
ofi_codofic	Não Nulo e Único.
ofi_nome	Não Nulo.
ofi_endereco	Não Nulo.
ofi_bairro	Não Nulo.
ofi_cidade	Não Nulo.
ofi_uf	Não Nulo.
ofi_tel	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
ofi_codofic	Chave primária, exclui-se todos os registros relacionados.
ofi_nome	Sem Restrição.
ofi_endereco	Sem Restrição.
ofi_bairro	Sem Restrição.
ofi_cidade	Sem Restrição.
ofi_uf	Sem Restrição.
ofi_tel	Sem Restrição.

veículo {vei_codveiculo, vei_placa, vei_ano, vei_modelo}
ESTRUTURA
Nome:	Conteúdo:
veículo	Informações sobre os Veículos da Empresa
vei_codveiculo	Caracter(10) - Código do Veiculo.
vei_placa	Caracter (7)- Placa de um veículo.
vei_ano	Caracter (4) - Ano de Fabricação um veículo.
vei_modelo	Caracter (255) - Modelo de veículo.
INTEGRIDADE
Nome:	Conteúdo:
vei_codveiculo	Não Nulo.
vei_placa	Não Nulo.
vei_ano	Não Nulo.
vei_modelo	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
vei_codveiculo	Chave primária, exclui-se todos os registros relacionados.
vei_placa	Sem Restrição.
vei_ano	Sem Restrição.
vei_modelo	Sem Restrição.

manutencao { man_codmanut, man_dataentrada, man_datasaida }
ESTRUTURA
Nome:	Conteúdo:
manutencao	Informações sobre as Manutenções aplicada aos veiculos
man_codmanut	Caracter(10) - Código da Manutenção.
man_dataentrada	Date – Data da entrada do veiculo na oficina para manutenção
man_datasaida	Date – Data da saida do veiculo na oficina para manutenção
INTEGRIDADE
Nome:	Conteúdo:
man_codmanut	Não Nulo.
man_dataentrada	Não Nulo.
man_datasaida	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
man_codmanut	Chave primária, exclui-se todos os registros relacionados.
man_dataentrada	Sem Restrição.
man_datasaida	Sem Restrição.

MATERIAL {mat_codmaterial, mat_descrição, mat_quantidade, mat_valorunit}
ESTRUTURA
Nome:	Conteúdo:
MATERIAL	Informações sobre os Materiais usados na manutenção
mat_codmaterial	Caracter(10) - Código da Oficina.
mat_descrição	Caracter (255)- Número da placa de um veículo.
mat_quantidade	Numerico – Quantidade de Peças
mat_valorunit	Numérico – Valor unitário das peças
INTEGRIDADE
Nome:	Conteúdo:
mat_codmaterial	Não Nulo.
mat_descrição	Não Nulo.
mat_quantidade	Não Nulo.
mat_valorunit	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
mat_codmaterial	Chave Primária, exclui-se todos os registros relacionados.
mat_descrição	Sem Restrição.
mat_quantidade	Sem Restrição.
mat_valorunit	Sem Restrição.

servico {ser_codservicos, ser_descricao, ser_valor}
ESTRUTURA
Nome:	Conteúdo:
servico	Informações sobre os Serviços efetuados na manutenção
ser_codservicos	Caracter(10) - Código da Oficina.
ser_descricao	Caracter (255)- Número da placa de um veículo.
ser_valor	Numérico – Valor do Serviço Efetuado.
INTEGRIDADE
Nome:	Conteúdo:
ser_codservicos	Não Nulo.
ser_descricao	Não Nulo.
ser_valor	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
ser_codservicos	Chave Primária, exclui-se todos os registros relacionados.
ser_descricao	Sem Restrição.
ser_valor	Sem Restrição.

cotacao { cot_codcotacao, cot_data, cot_aprovacao}
ESTRUTURA
Nome:	Conteúdo:
cotacao	Informações sobre as Cotação Recebidas
cot_codcotacao	Caracter(10) - Código da Oficina.
cot_data	Data – Data do Orçamento.
cot_aprovacao	Caracter (03) - Aprovação.
INTEGRIDADE
Nome:	Conteúdo:
cot_codcotacao	Não Nulo.
cot_data	Não Nulo.
cot_aprovacao	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
cot_codcotacao	Chave Primária, exclui-se todos os registros relacionados.
cot_data	Sem Restrição.
cot_aprovacao	Sem Restrição.

OCORRENCIA {oco_cod, man_codmanut, vei_codveiculo}
ESTRUTURA
Nome:	Conteúdo:
OCORRENCIA	Informações sobre os veículos que sofreram manutenção
oco_cod	Caracter(10) - Código da Ocorrência.
man_codmanut	Caracter(10) - Código da Manutenção.
vei_codveiculo	Caracter (10) - Código do Veiculo
INTEGRIDADE
Nome:	Conteúdo:
oco_cod	Não Nulo.
man_codmanut	Não Nulo.
vei_codveiculo	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
oco_cod	Chave Primária, exclui-se todos os registros relacionados.
man_codmanut	Chave Estrangeira, exclui-se os vínculos com as outras tabelas
vei_codveiculo	Chave Estrangeira, exclui-se os vínculos com as outras tabelas

TEM{ tem_cod, man_codmanut, ser_codservico}
ESTRUTURA
Nome:	Conteúdo:
TEM	Informações sobre os serviços efetuados na manutenção
tem_cod	Caracter(10) - Código da tabela tem.
man_codmanut	Caracter (10)- Código da Manutenção.
ser_codservico	Caracter (10) - Código do Serviço.
INTEGRIDADE
Nome:	Conteúdo:
tem_cod	Não Nulo.
man_codmanut	Não Nulo.
ser_codservico	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
tem_cod	Chave Primária, exclui-se todos os registros relacionados.
man_codmanut	Chave Estrangeira, exclui-se os vínculos com as outras tabelas
ser_codservico	Chave Estrangeira, exclui-se os vínculos com as outras tabelas

VINCULO{ vin_cod , mat_codmaterial, ser_codservico}
ESTRUTURA
Nome:	Conteúdo:
VINCULO	Informações sobre os materiais usado pelos serviços
vin_cod	Caracter(10) - Código do Vinculo.
mat_codmaterial	Caracter (10)- Código do Material.
ser_codservico	Caracter (10) - Código do Serviço.
INTEGRIDADE
Nome:	Conteúdo:
vin_cod	Não Nulo.
mat_codmaterial	Não Nulo.
ser_codservico	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
vin_cod	Excluindo este registro, exclui-se todos os registros relacionados.
mat_codmaterial	Chave Estrangeira, exclui-se os vínculos com as outras tabelas
ser_codservico	Chave Estrangeira, exclui-se os vínculos com as outras tabelas

PRESTA { pre_cod , man_codmanut, ofi_codofic}
ESTRUTURA
Nome:	Conteúdo:
PRESTA	Informações sobre as Oficinas que prestam determinada manutenção
pre_cod	Caracter(10) - Código da Tabela Presta.
man_codmanut	Caracter (10)- Código da Manutenção.
ofi_codofic	Caracter (10) - Código da Oficina.
INTEGRIDADE
Nome:	Conteúdo:
pre_cod	Não Nulo.
man_codmanut	Não Nulo.
ofi_codofic	Não Nulo.
SEGURANÇA E PRIVACIDADE
Nome:	Conteúdo:
pre_cod	Excluindo este registro, exclui-se todos os registros relacionados.
man_codmanut	Chave Estrangeira, exclui-se os vínculos com as outras tabelas
ofi_codofic	Chave Estrangeira, exclui-se os vínculos com as outras tabelas

4 Diretório de Dados

4.1 Hardware

O Banco de Dados será implantado em um servidor fechado da empresa ITAUTEC. Este servidor será o InforServer 3030 . Característica:

· Inforserver 3030 Dual

· Processadores Pentium 4 3.2 Ghz Xeon

· 1 Gb de Ram

· Placa Mãe Gigabyte

· Placa de Vídeo off-board

· 2 HDs SCSI de 70 Gb

· Unidade de Fita DAT DDS4

· Placa Rede 3COM 10/100/1000

Os terminais de acesso poderão ter a configuração mínima abaixo:

· Pentium III 800 Mhz

· 128 de Ram

· HD 10 Gb

4.2 Softwares

O banco de dados a ser utilizado será o JDATASTORE que vem junto com JBUILDER.

Sistema Operacional do Servidor: Windows 2003 Advance Server

Implementado RAID 1.

Sistema Operacional dos Terminais: Windows 9x, Windows 2000 Professional, Windows XP.

4.3 Procedimentos de Implementação

Os procedimentos serão seguidos conforme a ordem abaixo:

· Instalação da parte física da rede

· Instalação do Sistema Operacional do Servidor

· Configuração de Segurança no Servidor

· Implantação do SGBD JDATASTORE

· Implantação do Banco SYS-MANUT

· Configuração das Estações para acesso a rede

· Instalação dos Clientes do Banco de Dados

5 Dicionário de Recursos

Localização dos Dados	d:/SIS-MANUT/SYS_MANUT.gdb
Alias:	SYSMANUT
Projeto:	“Sistema de Gestão de Frota de Apoio à Logística de Cargas - SIGEF-ALC”.
Características protocolo utilizado:	TCP/IP

6 Dicionário de Metadados

7 Criando a Massa de Dados

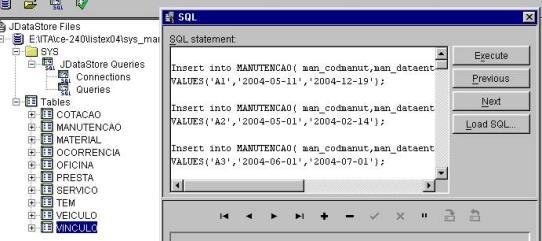

Para inserção de dados foram criados os conjuntos de comandos SQL e executados juntos assim inserindo o dados em todas tabelas.

Os comandos em SQL.

Insert into MANUTENCAO( man_codmanut,man_dataentrada, man_datasaida)

VALUES('A1','2004-05-11','2004-12-19');

Insert into MANUTENCAO( man_codmanut,man_dataentrada, man_datasaida)

VALUES('A2','2004-05-01','2004-02-14');

Insert into MANUTENCAO( man_codmanut,man_dataentrada, man_datasaida)

VALUES('A3','2004-06-01','2004-07-01');

Insert into VEICULO( vei_codveiculo,vei_placa, vei_ano,vei_modelo)

values('B1','MND4567','2000','FORD 40000');

Insert into VEICULO( vei_codveiculo,vei_placa, vei_ano,vei_modelo)

values('B2','MLD4667','1999','FORD 30000');

Insert into VEICULO( vei_codveiculo,vei_placa, vei_ano,vei_modelo)

values('B3','CLD4667','2001','FORD 20000');

Insert into COTACAO(cot_codcotacao,cot_data,cot_aprovacao,man_codmanut)

VALUES('C1','2004-01-01','SIM','A1' );

Insert into COTACAO(cot_codcotacao,cot_data,cot_aprovacao,man_codmanut)

VALUES('C2','2004-02-01','NAO','A2' );

Insert into COTACAO(cot_codcotacao,cot_data,cot_aprovacao,man_codmanut)

VALUES('C3','2004-03-01','SIM','A3' );

Insert into OFICINA(ofi_codofic,ofi_nome , ofi_endereco, ofi_bairro,ofi_cidade,ofi_uf, ofi_tel) VALUES('D1','Of. Teste','Av. Luis,85','Antigo','São Jose','SP','354364454' );

Insert into OFICINA(ofi_codofic,ofi_nome , ofi_endereco, ofi_bairro,ofi_cidade,ofi_uf, ofi_tel) VALUES('D2','Of. Arruma','Rua João,5','Centro','Barra do Piraí','RJ','35564454' );

Insert into OFICINA(ofi_codofic,ofi_nome , ofi_endereco, ofi_bairro,ofi_cidade,ofi_uf, ofi_tel) VALUES('D3','Of. do Paulo','Rua Anterior,78','Aterro','Volta Redonda','RJ','35555454' );

Insert into MATERIAL( mat_codmaterial,mat_descricao,mat_quantidade,mat_valorunit)

VALUES('F1','Lata de Oleo',12,15 );

Insert into MATERIAL( mat_codmaterial,mat_descricao,mat_quantidade,mat_valorunit)

VALUES('F2','Lata de Oleo de Freio',32,12 );

Insert into MATERIAL( mat_codmaterial,mat_descricao,mat_quantidade,mat_valorunit)

VALUES('F3','Pastilha de Freio',10,40 );

Insert into SERVICO( ser_codservico ,ser_descricao, ser_valor)

VALUES('H1','Troca de Óleo',34);

Insert into SERVICO( ser_codservico ,ser_descricao, ser_valor)

VALUES('H2','Troca de Caixa de Marcha',234);

Insert into SERVICO( ser_codservico ,ser_descricao, ser_valor)

VALUES('H3','Reparo na Biela',534);

Insert into TEM( tem_cod, man_codmanut,ser_codservico)

VALUES('E1','A2','H3');

Insert into TEM( tem_cod, man_codmanut,ser_codservico)

VALUES('E2','A3','H1');

Insert into TEM( tem_cod, man_codmanut,ser_codservico)

VALUES('E3','A1','H2');

Insert into VINCULO( vin_cod,mat_codmaterial,ser_codservico)

values('I1','F2','H3');

Insert into VINCULO( vin_cod,mat_codmaterial,ser_codservico)

values('I2','F1','H2');

Insert into VINCULO( vin_cod,mat_codmaterial,ser_codservico)

values('I3','F3','H1');

Insert into OCORRENCIA( oco_cod,man_codmanut,vei_codveiculo)

values('J1','A2','B3');

Insert into OCORRENCIA( oco_cod,man_codmanut,vei_codveiculo)

values('J2','A3','B1');

Insert into OCORRENCIA( oco_cod,man_codmanut,vei_codveiculo)

values('J3','A1','B2');

Insert into PRESTA( pre_cod,man_codmanut,ofi_codofic)

VALUES('L1','A1','D1');

Insert into PRESTA( pre_cod,man_codmanut,ofi_codofic)

VALUES('L2','A2','D2');

Insert into PRESTA( pre_cod,man_codmanut,ofi_codofic)

VALUES('L3','A3','D3');

8 Consulta ao Banco de Dados

Linguagem Natural

- Mostras o nome e telefone das oficinas do estado do Rio de Janeiro

SQL :

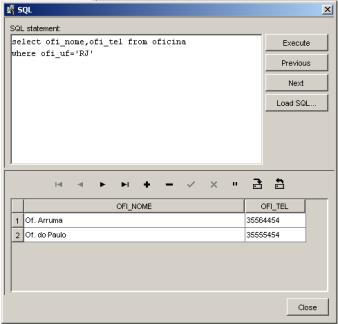

select ofi_nome,ofi_tel from oficina where ofi_uf='RJ'

Linguagem Natural

- Mostrar as proposta ou cotação de manutenção que não foram aprovadas

SQL

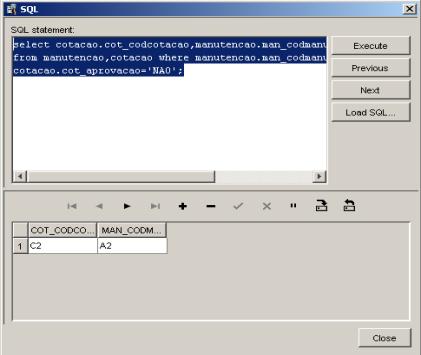

select cotacao.cot_codcotacao,manutencao.man_codmanut

from manutencao,cotacao where manutencao.man_codmanut=cotacao.man_codmanut and

cotacao.cot_aprovacao='NAO';

Linguagem Natural

- Mostrar as datas no qual o veiculo especificado sofreu manutenção

SQL

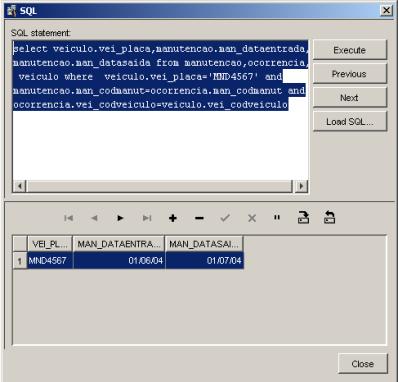

select veiculo.vei_placa,manutencao.man_dataentrada, manutencao.man_datasaida from manutencao,ocorrencia, veiculo where veiculo.vei_placa='MND4567' and manutencao.man_codmanut=ocorrencia.man_codmanut and ocorrencia.vei_codveiculo=veiculo.vei_codveiculo

9 Conversão para modelo Hiráquico

Este modelo de banco de dados seque um a estrutura de um organograma de uma empresa. Assim ele demonstra a herarquia das relações.

10 Modelo de Dados de Rede.

O Modelo de Dados de Rede à medida que os dados são apresentados por uma coleção de registros, e os relacionamentos entre dados são representados por meio de links, enquanto no Modelo Relacional, os dados e os relacionamentos entre dados são representados por meio de uma coleção de tabelas.

11 Modelo de Dados Orientado à Objeto.

Modelos de Dados Orientados a Objetos apresentam um estilo de organização de sistemas como uma gama de objetos que integram estruturas de dados e seus comportamentos. Os conceitos, princípios e mecanismos são diferentes dos outros modelos.

12 Conclusão

Esta listex forçou nos a aplicar as técnicas e projetar a primeira versão do Banco SYS-MANUT. E assim, nos capacitou e agregou nos mais conhecimento.

1 Introdução

1.1 Título

1.2 Motivação

1.3 Objetivo

1.4 Conteúdo

2 Desenvolvimento

3ª Forma Normal

Criando a Estrutura das Tabelas

3 Dicionário de Dados
