Instituto Tecnológico de Aeronáutica

Divisão da Ciência da Computação

Curso de Pós-Graduação

CE-240 Projeto de Banco de Dados

Professor. Adilsom Marques da Cunha

Listex 02

Wellingtonn Vergílio Fortes

Barra do Piraí, 10 de abril de 2004

I- Introdução

- Motivação

Com o desenvolvimento deste projeto estaremos obtendo experiência para desenvolver Projetos de Bancos de Dados com eficácia.

Aplicar técnicas de Banco de Dados com objetivo de trazer um alto nível de qualidade ao Banco de Custo Com Frota

- Objetivo

Nesta parte do projeto damos início a produção do Banco de Dados mencionado na especificação do projeto ( Listex 02). O projeto inicialmente estará no nível de Interação 1. O banco a ser projetado será o SYS-CFR ( Custo com Frota ).

II- Conteúdo

- Descrição dos Procedimentos

Para caracterizarmos o banco como de alta qualidade aplicaremos as Técnicas de Normalização até o 3 nível e Trigamação e também iremos utilizar a “Heurística dos Cinco mais ou menos Dois Elementos” para não deixar o banco extenso.

- Normalização

· 0FN

Inicialmente o banco foi apresentado com a seguinte estrutura.

Entidade: Custo

Atributos: {cod_custo, veiculo, custokm, leasing, taxas, materialconsumo}

· 1FN

Ao aplicando a 1ª Forma Normal estaremos deixando todos os atributos atômicos.

Entidade : custo

Atributos : {cod_custo,cod_veiculo, placa, ano, modelo, cod_percuso,cidade_origem,cidade_destino,tempo_percorrido,km_percorrido,cod_leasing,descricao,data_vencimento_parcela,valor_parcela, quitado, cod_taxa, descricao, valor, data_pagamento, cod_material, descricao, valor, data_consumo}

· 2FN

Requer que todos os atributos não chave devem conter informações, que se referem à chave inteira, e não somente à parte do registro.

Entidade: VEICULO

Atributos: {cod_veiculo, placa, ano, modelo}

Entidade: CUSTOKM

Atributos: {cod_percuso, cidade_origem, cidade_destino, tempo_percorrido, km_percorrido}

Entidade: LEASING

Atributos: {cod_leasing, descricao, data_vencimento_parcela, valor_parcela, quitado}

Entidade: TAXAS

Atributos: {cod_taxa, descricao, valor, data_pagamento}

Entidade: MATERIALCONSUMO

Atributos: {cod_material, descricao, valor, data_consumo}

· 3FN

Refere-se ao agrupamento de Relações requeridas na 2FN, com cada atributo não chave referindo-se diretamente a chave.

Entidade: LEASING

Atributos: {cod_leasing, descricao}

Entidade: LEASINGPARCELA

Atributos: {num_leasing_parcela, data_vencimento_parcela, valor_parcela, quitado}

- Trigramação

Foi aplicada a técnica de trigramação.

Entidade: VEICULO

Atributos: {vei_cod_veiculo, vei_placa, vei_ano, vei_modelo}

Entidade: CUSTOKM

Atributos: {cus_cod_percuso, cus_cidade_origem, cus_cidade_destino, cus_tempo_percorrido, cus_km_percorrido}

Entidade: LEASING

Atributos: {lea_cod_leasing, lea_descricao}

Entidade: LEASINGPARCELA

Atributos: {lep_num_leasing_parcela, lep_data_vencimento_parcela, lep_valor_parcela, lep_quitado}

Entidade: TAXAS

Atributos: {tax_cod_taxa, tax_descricao,tax_valor, tax_data_pagamento}

Entidade: MATERIALCONSUMO

Atributos: {mat_cod_material,mat_descricao, mat_valor, mat_data_consumo}

O Banco definitivo é demonstrado abaixo.

SYS-CFR
VEICULO
vei_cod_veiculo			vei_placa		vei_ano				vei_modelo

CUSTOKM
cus_cod_percuso	cus_cidade_origem			cus_cidade_destino				cus_tempo_percorrido		cus_km_percorrido

LEASING
lea_cod_leasing							lea_descricao

LEASINGPARCELA
lep_cod_leasing_parcela			lep_data_vencimento_parcela				lep_valor_parcela				lep_quitado

TAXAS
tax_cod_taxa		tax_descricao				tax_valor			tax_data_pagamento

MATERIALCONSUMO
mat_cod_material		mat_descricao			mat_valor				mat_data_consumo

- Modelo de Entidade e Relacionamento

- Tuples

SYS-CFR
VEICULO
vei_cod_veiculo			vei_placa		vei_ano				vei_modelo
1			Jkl4567		2000				FORD 4000
2			Yui4569		1984				FORD 10000
3			Ase7814		2003				VOLVO SCANIA

CUSTOKM
cus_cod_percuso	cus_cidade_origem			cus_cidade_destino				cus_tempo_percorrido		cus_km_percorrido
1	Barra do Piraí			São Jose dos Campos				4		300
2	Volta Redonda			São Jose dos Campos				3		230
3	Rio de Janeiro			São Jose dos Campos				6		600

LEASING
lea_cod_leasing							lea_descricao
1							Feito pelo Banco Real
2							Feito pelo Banco Real
3							Feito pelo Banco Unibanco

LEASINGPARCELA
lep_cod_leasing_parcela			lep_data_vencimento_parcela				lep_valor_parcela				lep_quitado
1			12/04/2004				R$ 1000,00				SIM
2			20/04/2004				R$ 10000,00				Não
2			05/05/2004				R$ 13000,00				Não

TAXAS
tax_cod_taxa		tax_descricao				tax_valor			tax_data_pagamento
1		Pedágio				R$ 12,00
2		ICM				R$ 300,00			30/05/2004
3		Pedágio				R$ 5,80

MATERIALCONSUMO
mat_cod_material		mat_descricao			mat_valor				mat_data_consumo
1		Óleo para motor			R$ 20,00				02/02/2004
2		Óleo para freio			R$ 30,00				30/04/2004
3		Pneus			R$ 300,00

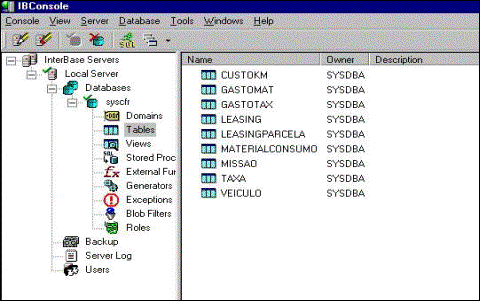

- Criando o Banco

create table VEICULO(

vei_cod_veiculo varchar(10) not null,

vei_ano int,

vei_placa varchar(7),

vei_modelo varchar(100),

primary key(vei_cod_veiculo));

create table CUSTOKM(

cus_cod_percuso varchar(10) not null,

cus_tempo_percorrido int not null,

cus_km_percorrido int not null,

cus_cidade_origem varchar(70)not null,

cus_cidade_destino varchar(70)not null,

primary key(cus_cod_percuso));

create table LEASING(

lea_cod_leasing varchar(10) not null,

lea_descricao varchar(100)not null,

primary key(lea_cod_leasing));

create table LEASINGPARCELA(

lep_cod_leasing_parcela varchar(10) not null,

lep_data_vencimento_parcela DATE not null,

lep_valor_parcela int not null,

lep_quitado varchar(1),

primary key(lep_cod_leasing_parcela));

create table TAXA(

tax_cod_taxa varchar(10) not null,

tax_descricao VARCHAR(200)not null,

tax_valor int not null,

tax_data_pagamento DATE NOT NULL,

primary key(tax_cod_taxa));

create table MATERIALCONSUMO(

mat_cod_material varchar(10) not null,

mat_descricao VARCHAR(200)not null,

mat_valor int not null,

mat_data_consumo DATE NOT NULL,

primary key(mat_cod_material));

create table MISSAO(

mis_cod varchar(4) not null,

vei_cod_veiculo varchar(10) not null,

cus_cod_percuso varchar(10) not null,

primary key(mis_cod));

create table GASTOTAX(

gtx_cod varchar(4) not null,

cus_cod_percuso varchar(10) not null,

tax_cod_taxa varchar(10) not null,

primary key(gtx_cod));

create table GASTOMAT(

gmt_cod varchar(4) not null,

cus_cod_percuso varchar(10) not null,

mat_cod_material varchar(10) not null,

primary key(gmt_cod));

ALTER TABLE "MISSAO" ADD CONSTRAINT "FK1" FOREIGN KEY ("VEI_COD_VEICULO") REFERENCES VEICULO ("VEI_COD_VEICULO");

ALTER TABLE MISSAO ADD CONSTRAINT FK2 FOREIGN KEY (cus_cod_percuso) REFERENCES CUSTOKM (cus_cod_percuso)

ALTER TABLE LEASING ADD CONSTRAINT FK1 FOREIGN KEY (vei_cod_veiculo) REFERENCES VEICULO (vei_cod_veiculo)

ALTER TABLE LEASINGPARCELA ADD CONSTRAINT FK2 FOREIGN KEY (lea_cod_leasing) REFERENCES LEASING (lea_cod_leasing)

ALTER TABLE GASTOTAX ADD CONSTRAINT FK3 FOREIGN KEY (cus_cod_percuso) REFERENCES CUSTOKM (cus_cod_percuso)

ALTER TABLE GASTOMAT ADD CONSTRAINT FK4 FOREIGN KEY (cus_cod_percuso) REFERENCES CUSTOKM (cus_cod_percuso)

ALTER TABLE GASTOMAT ADD CONSTRAINT FK5 FOREIGN KEY (mat_cod_material) REFERENCES MATERIALCONSUMO (mat_cod_material)

ALTER TABLE GASTOTAX ADD CONSTRAINT FK6 FOREIGN KEY (tax_cod_taxa) REFERENCES TAXAS (tax_cod_taxa)

III- Conclusão

Nesta Listex nós permitiu visualizar as melhorias que determinadas técnicas podem trazer para um projeto de banco de dados.
