APÉNDICE XIII

INTERFACE EASY SENSE Advanced

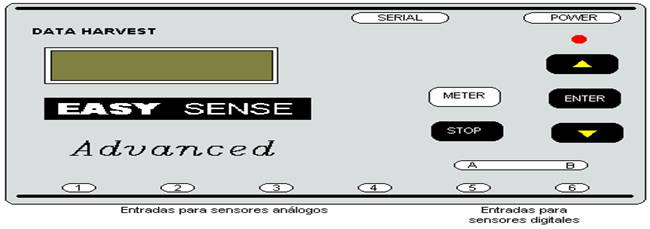

La interface EASY SENSE Advanced  es un dispositivo electrónico que efectúa mediciones al momento o las puede almacenar para cargarlas a la computadora, y trabajar con los datos de los experimentos, mediante el programa Laboratorio Sensing Science.Se poseen sensores analógicos, para Temperatura, Voltaje, Corriente y Nivel de Luz. También se tienen sensores digitales para estudios del movimiento (Compuertas Digitales).



Hay dos modos distintos de operar EASY SENSE Advanced.



1.- Mediciones de Tiempo Real: La interface captura los datos y los pasa inmediatamente a la computadora para mostrarlos y analizarlos.

2.- Mediciones Remotas: De esta forma la interface registra datos de manera independiente a la computadora, ya sea configurándola mediante la computadora o por sí misma.



OPERACIONES REMOTAS



Para Configurar a través de la Computadora



Se puede configurar usando el programa Graph de Laboratorio Sensing Science.

1.- Abre el programa Graph.

2.- Haz clic en el Nuevo Asistente de Medición. Selecciona el método de medición como Remoto. Selecciona una duración apropiada para las mediciones

3.- Mediante el Asistente de Sensor elige el apropiado y asegúrate que vaya a estar conectado en el mismo sitio.

4.- Selecciona la Condición de Inicio requerida. Para comenzar presiona ACEPTAR (ENTER) en la interface. Las posibilidades son:

                Inicio en: Comienza a medir en la fecha y hora especificada.

                Iniciar: Inicia la medición cuando el sensor está por encima o por debajo del valor seleccionado.

                Inicio en condición digital: Comienza a medir cuando el sensor seleccionado tiene un valor activado o desactivado.

5.- Haz clic en Terminar y aparecerá un mensaje indicando que la interface esta configurada para la medición remota.

Para Configurar a través de la propia interface EASY SENSE Advanced.

Existen varias opciones para preparar la interface sin conectarla a la computadora. Estas son: Easy Log, Medir, Remoto, Medición Rápida, Instantáneo, Cronómetro y Sistema.



Easy Log



1.- Usa los botones ▲ y ▼ para seleccionar Easy Log en la pantalla.

2.- Presiona ACEPTAR para iniciar la medición.

3.- Para terminar aprieta DETENER (STOP) y confirma con ACEPTAR.

4.- Los datos recolectados pueden descargarse al programa Graph.



Medir



1.- Selecciona Medir, ya sea presionando el botón MEDIR (METER) o escogiéndolo del menú.

2.- La medición actual aparecerá en la pantalla.

3.- Emplea los botones ▲ y ▼ para ver las mediciones de todos los sensores conectados.

4.- Utiliza DETENER para finalizar las lecturas.



Remoto



1.- Mediante los botones ▲ y ▼ selecciona Remoto en la pantalla.

2.- Utiliza las flechas para seleccionar una duración; desde 10 segundos, hasta 35 días y presiona ACEPTAR.

3.- Elige la condición de inicio mediante las flechas.

a) Al elegir ACEPTAR la medición inicia al presionar el botón ACEPTAR.

b) Si seleccionaste Subiendo o Bajando Análogo, escoge el canal y el nivel que se usará como inicio. Presiona ACEPTAR para finalizar.

c) Si seleccionaste Subiendo o Bajando Digital, escoge el canal (A o B) y el nivel que se usará como inicio. Presiona ACEPTAR para finalizar.

                Si seleccionaste Subiendo Digital, la medición inicia cuando la primera parte de la tarjeta cruce la Compuerta.

                Si seleccionaste Bajando Digital, la medida principia cuando la parte final de la tarjeta haya pasado por la Compuerta.

4.- La interface comenzará a medir tan pronto se cumpla la condición de inicio.

5.- Cuando haya terminado la medición, los datos pueden ser cargados al programa Graph.



Medición Rápida



1.- Utiliza los botones ▲ y ▼, selecciona Medición Rápida y presiona ACEPTAR.

2.- Utiliza las flechas y selecciona Vel. Medición de10 segundos a 28 571 s. Y presiona ACEPTAR

3.- Utiliza las flechas y elige el número de muestras y oprime ACEPTAR.

4.- Configura la Condición de Inicio. Si seleccionaste análogo o digital entonces es posible configurar un pre-inicio.

5.- Pre-inicio se toma un porcentaje de muestras antes de que se cumpla la condición de inicio.

6.- La medición inicia cuando se cumpla la condición.

7.- Los datos obtenidos pueden analizarse mediante el programa Graph.



Instantáneo



1.- Utiliza los botones ▲ y ▼, selecciona Instantáneo y presiona ACEPTAR.

2.- Desde ahora, cada vez que presiones ACEPTAR se tomara una lectura.

3.- Presiona DETENER para terminar. Los datos también pueden analizarse mediante el programa Graph.



Cronómetro



1.- Úsalo con sensores digitales (compuertas) conectados a la entrada A o a las entradas A y B.

2.- Utiliza los botones ▲ y ▼, elige Cronómetro y presiona ACEPTAR.

3.- Utiliza las flechas para seleccionar Cronómetro en A o Cronómetro desde A a B, presiona ACEPTAR.

4.- Las mediciones aparecen en milisegundos (ms), presiona DETENER para terminar.



Sistema



Utiliza los botones ▲ y ▼, para acceder al menú de Sistema.

1.- Batería Útil: Muestra el número de horas que podría operar sin estar conectada.

2.- Batería Easy Log: En la pantalla se lee el número de días que puede medir en el modo Easy Log.

3.- Memoria Usada: Indica el porcentaje de memoria utilizada.

4.- Datos Guardados: Indica el conjunto de datos almacenados.

5.- Eliminar Datos: Presiona ACEPTAR y luego utiliza los botones ▲ y ▼ para seleccionar el conjunto de datos que deseas eliminar. Pulsa ACEPTAR para seleccionar y nuevamente ACEPTAR para confirmar.

6.- Configurar Sensor: Pulsa ACEPTAR y luego los botones ▲ y ▼, para seleccionar la entrada a la que está conectado el sensor. Presiona ACEPTAR y usa las flechas para ver los rangos disponibles. El rango actual aparece con un asterisco *. Presiona ACEPTAR para seleccionar el nuevo rango.

7.- Configurar Tiempo: Presiona ACEPTAR y utiliza las flechas para configurar la hora correcta: ▲ o ▼ hora y ACEPTAR, ▲ o ▼ minutos y ACEPTAR, ▲ o ▼ segundos y ACEPTAR, finalmente pulsa DETENER.

8.- Configurar Fecha: Presiona ACEPTAR y utiliza las flechas para configurar la fecha correcta: ▲ o ▼ fecha y ACEPTAR, ▲ o ▼ mes y ACEPTAR, ▲ o ▼ año y ACEPTAR, finalmente pulsa DETENER.



CARGANDO DATOS A LA COMPUTADORA



Los Conjuntos de Datos recolectados pueden descargarse para verlos y analizarlos.



1.- Conecta la unidad EASY SENSE Advanced a una computadora.

2.- Carga el programa apropiado, por ejemplo:

· para Easy Log, Remoto, Rápido o Instantáneo, carga el programa Graph.

·· para Cronómetro, carga el programa Timer.

3.- Selecciona Recolectar Datos Remotos del Menú Recolectar.

4.- Selecciona el Conjunto de Datos de la lista que viene por fecha, hora y tipo, y haz clic en Recuperar.
