Manual para Compartir Internet por Spyrox CON UN SWITCH O HUB

2.0 ( MAS DETALLADITO)

Ahora el manual es mas detallado para compartir internet entre 2 O MAS PC, utilizando un Switch o HUB

SUGERENCIA:

APORTEN AL FORO, PERO SI HABLAN LOS WEONES DEL ROUTER Y WEAS, EXPLIQUEN Y HAGAN UN MANUAL DE COMO UTILIZARLO.

QUE GRACIA TIENE  QUE UN WEON POSTEE Y DIGA "LO MEJOR ES UN ROUTER" SI NO EXPLICA COMO USARLO.

VAMOS CON EL MANUAL:

Para el ejemplo voy a utilizar 4 PC, uno con XP (servidor) y 3 con 98 (clientes), Un Moder Arescom Speedtouch 520 y Un Switch D-link de 16 Salidas.

primero vamos a dejar una cosa clara:

• PC SERVIDOR (PC al cual va conectado el MODEM de banda ancha, y el cual le entregara Internet a los PC's cliente)

• PC's  CLIENTE (PC's que recibirán la Internet compartida por el equipo servidor)

1) REQUERIMIENTOS PARA HACER EL COMPARTIMIENTO DE INTERNET

1.1) Requerimientos del PC Servidor:

• Debe poseer dos tarjetas de red (una para el modem y otra para conectarse al equipo cliente). En su defecto, comprobar si el modem tiene conexion a USB, si es asi, bien.

• El equipo Servidor debe como mínimo Windows 2000 o XP, ya que estos Sistemas operativo tienen la opción de "conexión compartida a Internet", si tiene windows 98, se puede ocupar un proxy ,pero es demasiado limitado.

• Una Conexión a Internet de cualquier tipo o velocidad (teléfono, banda ancha, cable, will, señales de humo, etc)

1.2) Requerimientos de los PC's Cliente:

• Debe poseer una tarjeta de red para conectarse al pc Servidor

• Debe tener Windows 98, me, 2000 o XP; Linux, etc.

• Internet Explorer 4.0 o Superior.

1.3) Un Switch de 4,8,16 salidas o un HUB ( no lo recomiendo), esto para la conexion de los PC

2) CONEXIONES FISICAS

Lo primero que se debe tener claro, es que para conectar un switch a un PC, se debe utilizar un cable directo, para ello el diagrama que esta abajo enseña como hacerlo

2.1) Diagrama del cable

el cable debe ir de la sgte forma:

• 1----------------1

• 2----------------2

• 3----------------3

• 4----------------4

• 5----------------5

• 6----------------6

• 7----------------7

• 8----------------8

Como se ve, el cable es igual en ambos lados, pero si quieren seguir la norma, utilizen el diagrama de abajo:

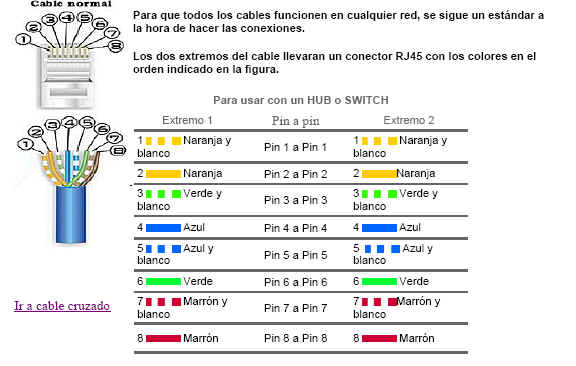

He aquí un grafico de como hacer el cable:

OJO ( el color "marron" al que se refiere la foto, es CAFE para nosotros.

No voy a detallar mucho en como hacer el cable, utilizar la ponchadora, etc. ya que no es el tema. Hay millones de manuales en internet.

2.2) Conexion del Switch a los PC

Se debe seguir el sgte diagrama:

2.3) Conexion del Modem al equipo Servidor:

Se puede hacer de 2 formas:

1.- Conectar el Modem al Puerto USB: (si no tienes 2 tarjetas de red)

2.- Instalar Otra Tarjeta de red y conectar ahi el modem: (Recomendado)

En los 2 casos, hay que dejar libre la tarjeta de red, para que el PC Servidor se conecte al Switch

Diagramas:

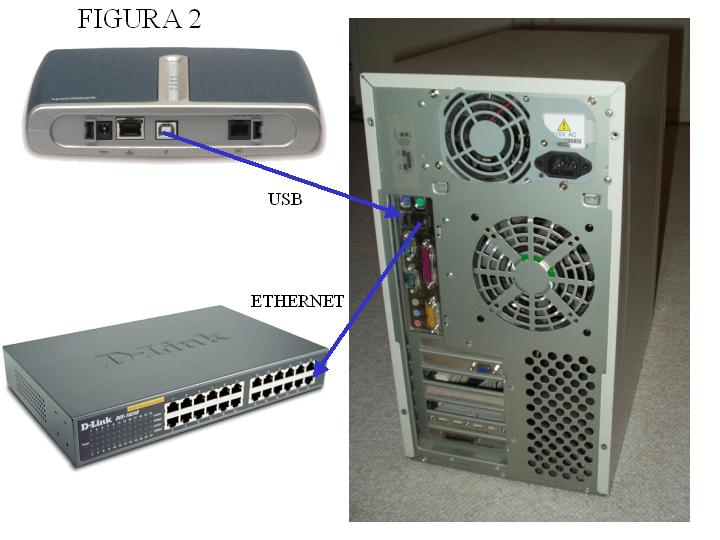

1.- Conexion del modem al puerto USB:

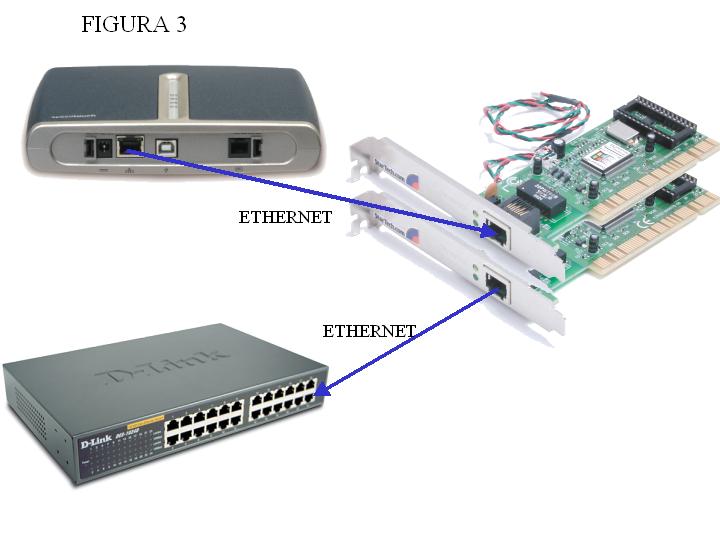

2.- Conexion del modem a otra tarjeta de red

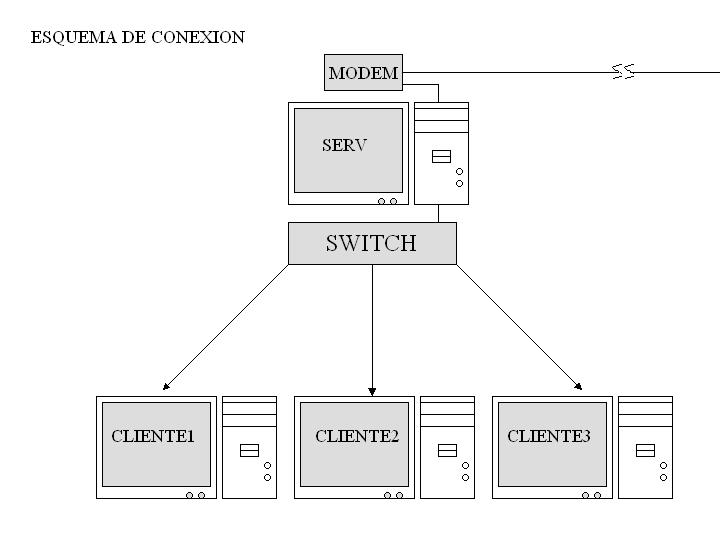

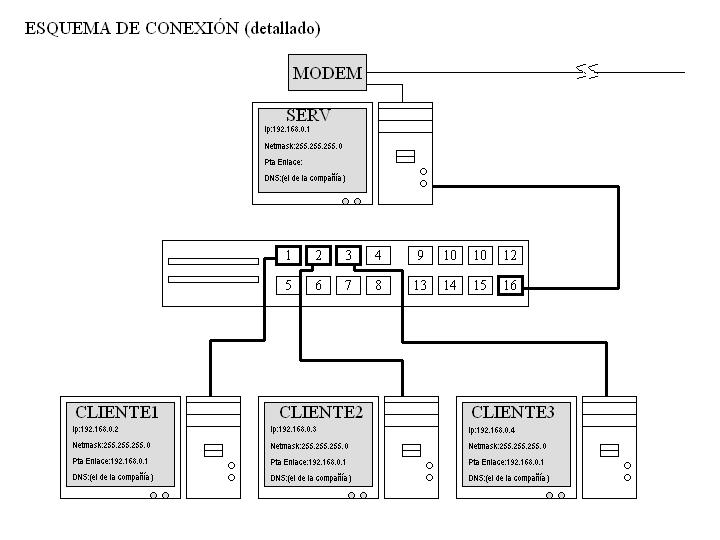

Una Vez instalado el MODEM, vamos a ver el Diagrama de conexión del Switch

LA SALIDA DEL PC SERVIDOR, DEBE SER CONECTADA AL ULTIMO PUNTO DEL SWITCH, PARA TENER ORDENADO LA ASIGNACIÓN DE NÚMEROS

Si la Conexion Fisica es correcta, las luces del switch comenzaran a parpadear

Notese que el PC Servidor esta conectado al ultimo punto del switch, esto se hace para que mas ordenado si la conexion es distante.

3) CONFIGURACION DE EQUIPOS:

3.1) Configuracion de equipo Servidor:

Lo primero que debemos hacer,  es saber algunos datitos que nos proporciona el ISP (quien nos da Internet) para compartir Internet:

• Dirección DNS:

La dirección DNS de la compañía nos va a servir en la asignación de IP, por eso debemos saberla. Para ello hacemos lo sgte en el PC Servidor:

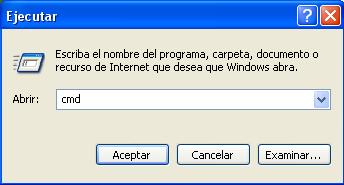

Vamos a INICIO->EJECUTAR y escribimos "CMD"

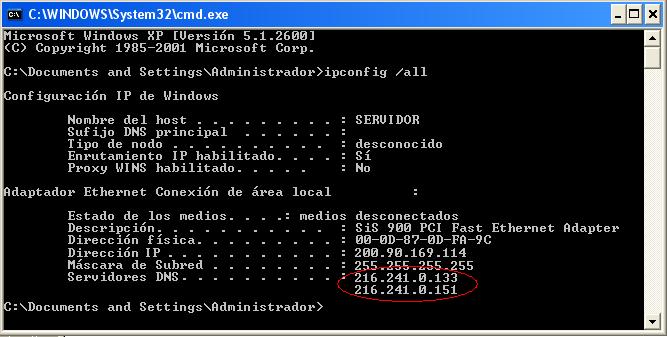

Luego, escribimos IPCONFIG /all, y ahi buscamos los DNS de la empresa y los anotamos en un papelito (para el caso del ejemplo, voy a usar los de tutopia. el cual me da internet.). Ahi esta en el circulo Rojo 216.241.0.133 216.241.0.151

Una vez que sabemos eso, procedemos a configurar nuestro equipo Servidor:

PASOS:

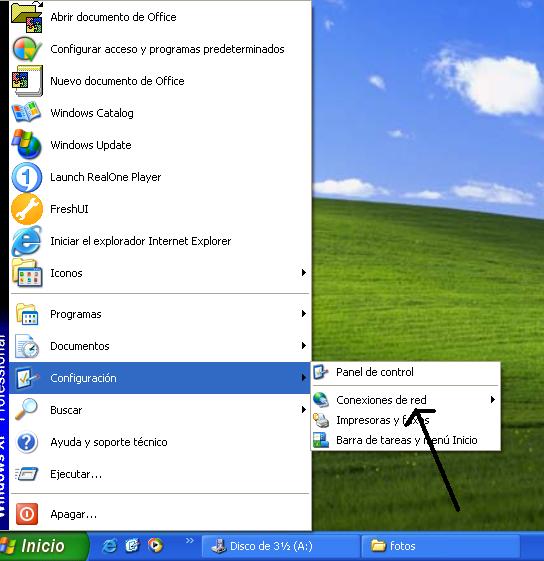

primero vamos a INICIO->CONFIGURACIÓN->CONEXIONES DE RED

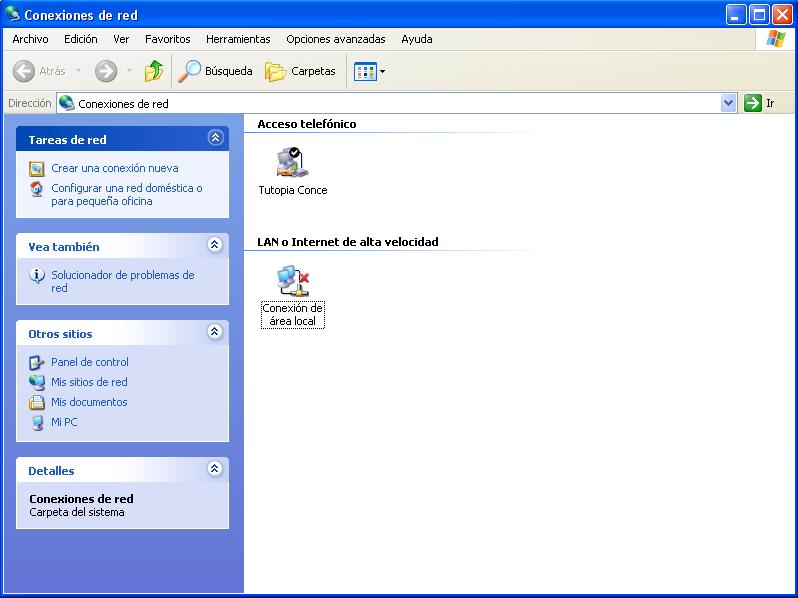

Cuando entramos a Conexiones de red, vamos a identificar algunas cositas:

Conexión de Internet (tutopia conce):. Acá es donde nos conectamos a Internet, donde podemos configurar nuestra conexión a Internet.
Conexión de Area Local. Aca Configuramos la Red interna. Acá asignamos IP,

Luego de identificar los elementos, vamos a la asignación de IP.

Es importante la asignación de IP, ya que esto permitirá que los equipos se identifiquen digitalmente

para ello vamos a utilizar la configuración mas usada:

Una vez hecho esto, debemos pasarlo al PC, para ello:

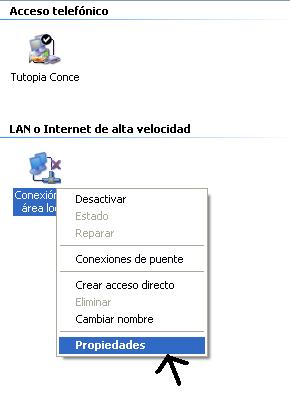

en conexiones de red, seleccionamos  "conexiones de red" con el click derecho y seleccionamos "propiedades"

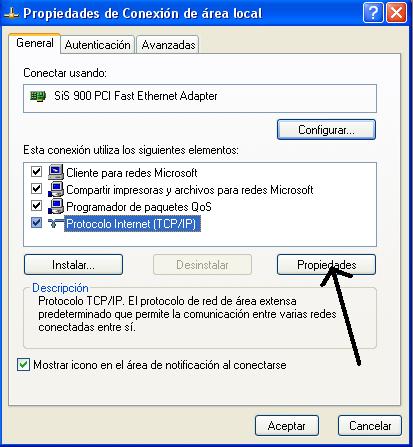

luego nos va a aparecer la sgte ventana: a la cual vamos a seleccionar "Protocolo Internet TCP/IP", luego vamos a ir a cliquear "propiedades"

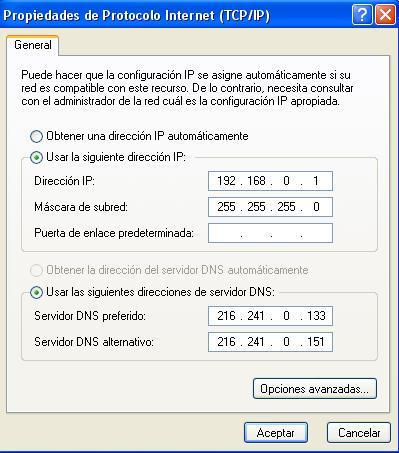

Y le vamos a ingresar los datos que corresponden al PC Servidor: por si no te acuerdas, acá están: Dirección IP:192.168.0.1 Mascara Subred:255.255.255.0 Pta enlace: ninguna Serv DNS: Los de la compañía (los que anotamos anteriormente en el paso 3.1) RECUERDA QUE LOS Servidores DNS Son los de tu compañía de Internet. Presionamos ACEPTAR y listo, esta configurado.

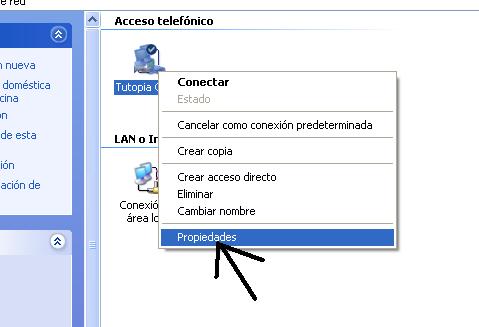

Luego para habilitar la banda ancha o Internet para ser compartida, volvemos a "conexiones de Red" y seleccionamos la conexión a Internet con el click derecho y seleccionamos "propiedades"

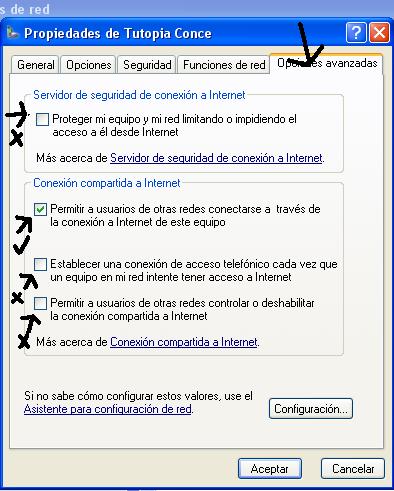

Luego, vamos a "opciones Avanzadas" y hacemos lo sgte: Desactivamos "proteger mi equipo y mi red limitando o impidiendo.........." ya que eso se conoce como "firewall de Windows" y lo que hace es bloquear todos los puertos. asi no puedes ocupar p2p y weas   Activamos "Permitir a Usuarios de otras redes conectarse a través de la conexión......."  ya que esta opción permite compartir Internet   Desactivamos "establecer una conexión de acceso........" y "Permitir a Usuario de otras redes Controlar o deshabilitar la cone........" para que tengas un control de la conexión y evites que el equipo cliente manipule la conexión a Internet. Apretamos Aceptar y listo.

luego aceptamos todo, y como no hay que reiniciar. ok

3.2) Configuracion de los  PC's Cliente:

En mi caso, como es Windows 98, es mucho mas facil, pero en Windows XP se debe utilizar el mismo método del punto anterior pero se debe utilizar la IP de este ejemplo (3,2):

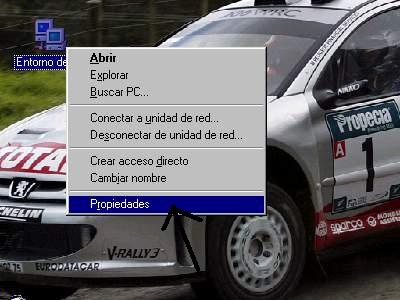

Vamos a ENTORNO DE RED -> PROPIEDADES

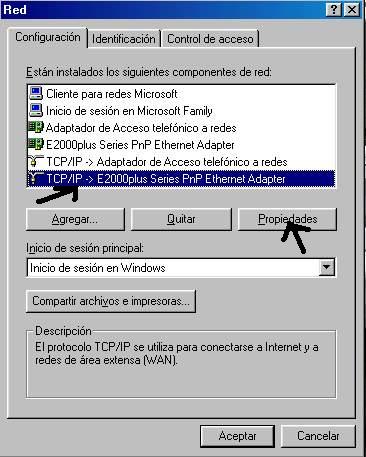

Vamos a ver lo sgte: Seleccionamos TCP/IP y hacemos click en "propiedades" OJO: que a veces aparecen 2 TCP/IP, uno se refiere al modem del telefono y el otro al de la tarjeta de red, como en este caso.  SELECCIONEN EL DE LA TARJETA DE RED.

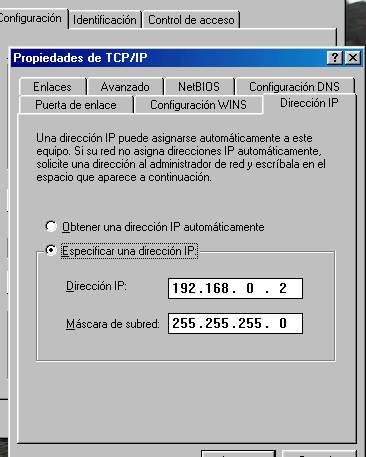

Seleccionamos "especificar una direccion IP" y ponemos la IP que corresponde y la mascara de subred:  en este caso 192,168,0,2 y la mascara es 255.255.255.0 despues de poner eso, hacemos click en "puerta de Enlace"

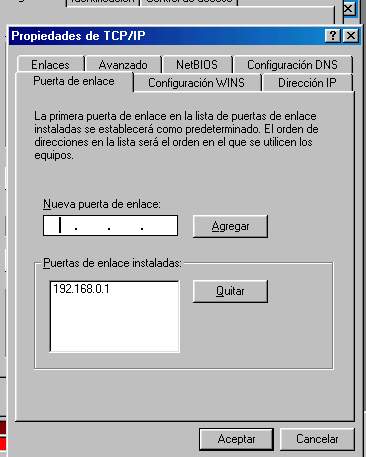

Al llegar a puerta de enlace, ponemos la IP del PC SERVIDOR (192.168.0.1) y presionamos "agregar" luego presionamos "Configuracion DNS"

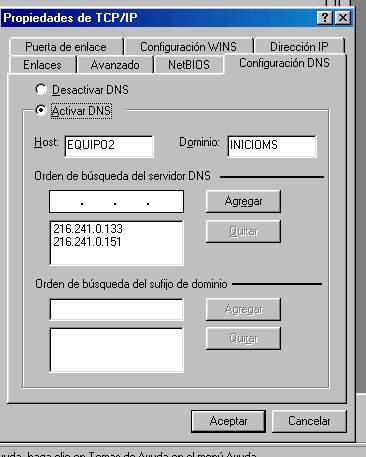

Colocamos el nombre del equipo, puede ser "cliente" o "taldo" o lo que sea, colocamos el Dominio, el cual debe ser el mismo en ambos PC, en este caso puse el que tenia el PC Servido ( inicioms) y luego colocamos el primer  servidor DNS, presionamos Agregar y hacemos lo propio con el segundo y presionamos Agregar   Luego Presionamos ACEPTAR y listo.    Luego nos pedirá Reiniciar el equipo, Reiniciamos y listo.

PARA LOS OTROS PC CONECTADOS EN EL SWITCH, SE DEBE UTILIZAR EL MISMO METODO, PERO AHORA SE DEBE USAR OTRA DIRECCION IP

Ejemplo :

• Equipo Cliente 2, IP: 192.168.0.3
• Equipo Cliente 3, IP: 192.168.0.4
• Equipo Cliente 66, IP: 192.168.0.67

4) PROBAR LA CONEXIÓN E INTERNET

Una vez que reiniciaron el PC Cliente, Vamos a probar la red:

como hacemos eso?? simple:

• En el equipo Servidor

Vamos a Inicio -> Ejecutar, escribimos CMD  y presionamos aceptar

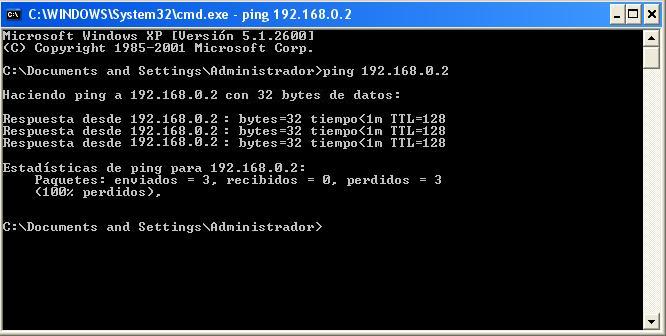

luego escribimos lo sgte: sin comillas "ping 192.168.0.2"  y vemos el cuadro. Si hay respuesta del PC cliente, vamos a ver lo de la imagen. "respuesta desde 192.168.0.2 : 32 Bytes Tiempo <1mS ttl=128" Si no hay respuesta, dirá "tiempo de espera agotado" Si dice "host de destino inaccesible", es porque debes habilitar la Conexión de área local, para eso haces click derecho en esta y pones "reparar" o "habilitar" ¿QUE ESTAMOS HACIENDO? Estamos llamando al equipo cliente, si la red esta bien hecha, el equipo cliente nos responderá con lo que hay en la imagen. Si no esta bien la red, el equipo no responderá y dirá "tiempo de espera agotado"

PAra PC CLIENTE

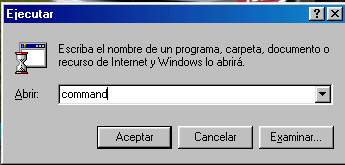

Vamos a Inicio -> Ejecutar, escribimos COMMAND  y presionamos aceptar

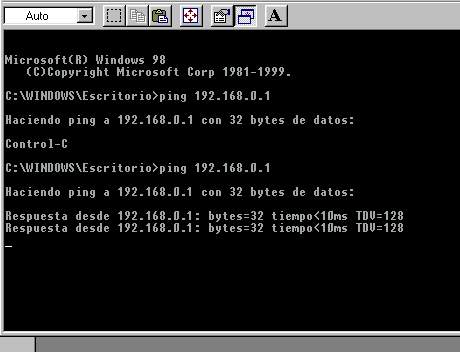

luego escribimos lo sgte: sin comillas "ping 192.168.0.1"  y vemos el cuadro. Si hay respuesta del PC Servidor, vamos a ver lo de la imagen. "respuesta desde 192.168.0.1 : 32 Bytes Tiempo <1mS ttl=128" Si no hay respuesta, dira "tiempo de espera agotado" ¿QUE ESTAMOS HACIENDO? Estamos llamando al equipo servidor, si la red esta bien hecha, el equipo cliente nos respondera con lo que hay en la imagen. Si no esta bien la red, el equipo no respondera y dira "tiempo de epera agotado"

Basta que uno tenga respuesta exitosa para que la red este bien hecha.

ahora por ultimo en el PC Cliente, hagan click en Internet Explorer y comiencen a navegar.

Si tienen respuesta y no navega, verifique la asignación de IP y los servidores DNS

Recuereden que los Servidores DNS son los de su compañia, los de est apagina son de ejemplo

DATO: RECUERDEN QUE A MEDIDA QUE VAYAN AUMENTANDO EQUIPOS, PODRIA NOTAR QUE LA VELOCIDAD DE INTERNET DISMINUYE, PERO SOLO SI TODOS LOS EQUIPOS NAVEGAN AL MISMO TIEMPO.

CUALQUIER DUDA A [email protected] o por Privado en www.antro.cl /foros/index.php

PARA LOS ANTRONIANOS. SPYROX

HECHO POR SPYROX. 2004.
