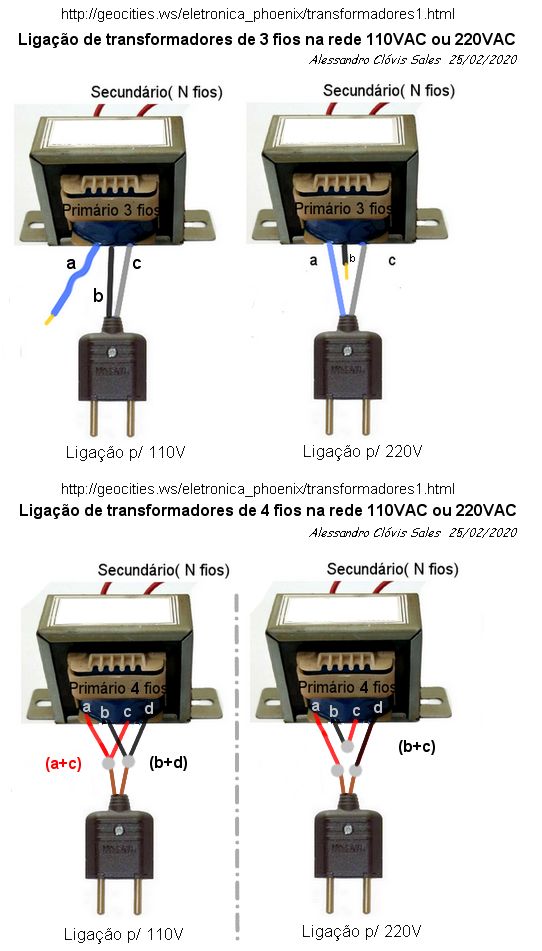

Foi nomeado apenas para facilitar a explicação, cada um dos fios do primário do transformador.

Por letras 'A, B, C, D'  para transformadores que possui 4 fios
Por letras 'A, B, C' para transformadores que possui 3 fios.

Para ligar o transformador de 4 fios, à rede 110V faça uma ligação em paralelo
emende os fios do transformador A,C e B,D

Para ligar o transformador de 4 fios, à rede 220V faça uma ligação em série emende
os fios do transformador A,D e B,C

Obs. Nos esquemas elétricos são omitidos as letras e as cores dos fios mas o princípio de ligação
de qualquer transformador comuns de 3 ou 4 fios continuam sendo o mesmo, mas sempre tem que se
precaver, tudo está mudando, conselho é utilizar as ferramentas de proteção e de testes como a
lâmpada em série e o multimetro, etc, antes de plugar na rede)

Em breve mostrarei como se constrói uma lampada em série, para aqueles que desejem ou não possui
essa ferramenta.

Cuidado: Os trafos utilizados em fontes chaveadas, são de outro tipo trabalham em altas frequências
10KHz, 15KHz ou mais.
Os transformadores dessa pagina trabalham na frequência baixa de 50 ou 60Hz da rede 110/220VAC e
operam diferentementente dessas desta página que trabalham na mesma frequência da rede, elas , então
não pode plugar na tomada sem tomar precauções.

Legenda

- trafo ou transformador é mesma coisa, só muda o tamanho e aplicação e capacidade.
- O fio solto nas imagens corresponde ao fio que não é utilizado na ligação, pode isolar com
   fita isolante.
- os pontos em cinza sobre os fios representam as emendas que deveram serem feitas nos fios
   correspondentes e depois isoladas com uma fita isolante.

-VAC = tensão alternada   110VAC = 110 volts de tensão alternada

-Hz = (Hertz) unidade de medida de frequência
-KHz= (quilo Hertz)  (onde K= 1000  similar as medidas de peso, distância,etc 1Kg, 1Km...),
   15KHz = 15000Hz
