Amplificadores Valvulados
Sempre gostei de música e eletrônica, montei vários amplificadores transistorizados uns de potência baixa outros de potência alta, inclusive o que uso no som do meu computador foi montado por mim.
Um dia resolvi experimentar montar um amplificador valvulado para ver como funcionava, no meu curso técnico em eletrônica não se aprendia mais sobre válvulas a um bom tempo, então comecei a estudar sobre o assunto por conta própria, encontrei uns livros em Inglês e Espanhol, descobri vários sites a respeito, vou compartilhar um pouco do que encontrei com vocês.

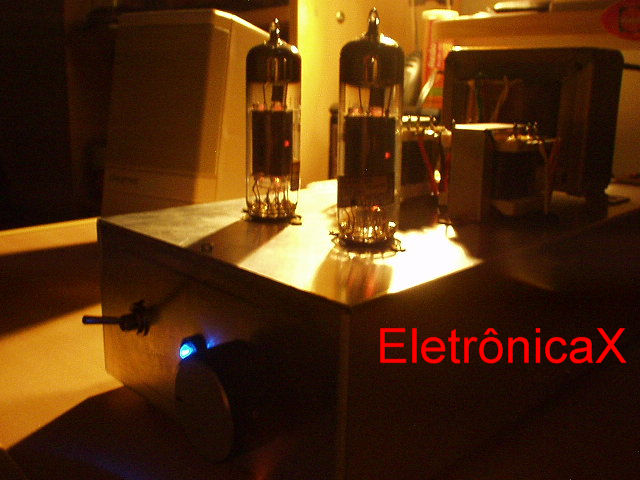

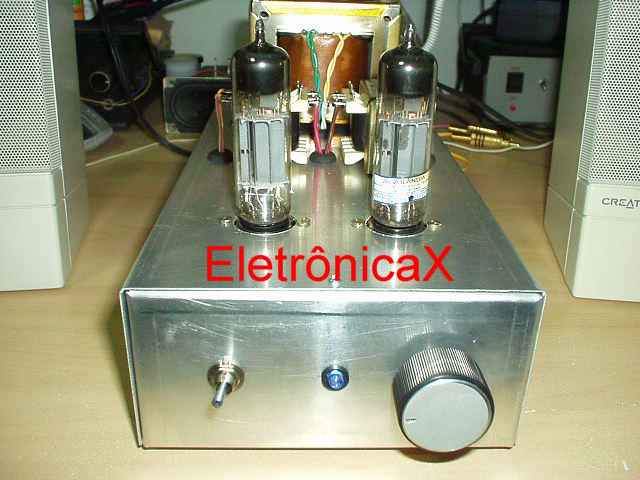

Bom resumindo, me apaixonei pelo primeiro amplificador valvulado que montei e olha que é um projetinho bem simples, um Single Ended estéreo de 6 Watts RMS de saída com duas válvulas ECL82 (6BM8) mas que tem um som bem legal. Assisto filmes de DVD com ele ligado no meu DVD Player, dá para ouvir os mínimos detalhes do som é muito bom!
Vou deixar bem claro, não sou audiófilo, ainda rs... portanto vou deixar para quem quiser e puder montar ou ouvir o som de um amplificador valvulado tirar suas próprias conclusões. Gosto dos dois tipos "Transistorizados e Valvulados" não vou discutir quem é melhor ou pior os dois possuem suas qualidades, e distorcem o som de formas diferentes, é uma questão de gosto e de aplicação.
Quem tiver curiosidade em aprender algo a respeito ou conseguir material para as montagens, olhem os sites a seguir:
http://usuarios.uninet.com.br/~edelima/CASEA1.htm (matéria sobre os amplificadores valvulados)
http://www.ax84.com/ (projetos de amplificadores)
www.handmades.com.br
(projetos diversos)
www.generalguitargadgets.com
(projetos de pedais e kits para montar)
http://valvestate.fateback.com/
(peças)
http://www.valvolandia.com.br/OBJ/default.asp (peças/nacional)
http://www.single-ended.com/ (projetos)
http://www.geocities.com/TimesSquare/1965/se_sv811.html (projeto)
http://www.drtube.com/tubedata.htm (datasheet de válvulas)
http://www.duncanamps.com/tdslpe/index.html (datasheet de válvulas)
http://tdsl.duncanamps.com (datasheet e esquemas)
http://www.svetlana-tubes.com/svetlana.htm (válvulas)
http://www.tubedepot.com/sovtek.html (válvulas)
http://www.bn.com.br/radios-antigos/frame4.htm (rádios a válvula)
http://www.tnt-audio.com/clinica/ta/indexe.html (pré-amplificador)
http://www.tubebuilder.com/schematic2.html (diversos projetos de amplificadores)
http://home.tele2.fr/boutailh-tan/ampli/ampli.htm (projetos amplificadores)
http://nmwilliam.tripod.com/ecl82.html (projeto amplificador SE)
http://users.otenet.gr:80/~ATHSAM/tube_power_amplifier_EL84.htm (projeto amplificador SE 5W com EL84)
http://www.lh-electric.4t.com/projects/tiny3w.htm (projeto Amplificador SE 3W com 6BM8)
http://www.audiofanatic.it/Schemi/Tipo/Valvole/Tipo_Valvolari.html (esquemas diversos)
http://nmwilliam.tripod.com/ecl82.html (Link do projeto da amplificador da comunidade do orkut)
Potenciômetros Lineares x Logarítmicos
Antigamente os potenciômetros eram encontrados com a seguinte marcação em seu corpo "Log. ou Lin." assim era fácil identificar o modelo necessário para seu uso.
Exemplo: Um potenciômetro de 100K Log. era um potenciômetro de 100KΩ Logarítimo e um potenciômetro de 100K Lin. era um potenciômetro de 100KΩ Linear.
Mas hoje em dia essa marcação mudou, no corpo deles é encontrada a seguinte marcação: A ou B, o que dificultou um pouco sua identificação mas como veremos é simples.
Exemplo: Um potenciômetro de 100K A é um potenciômetro de 100KΩ Logarítimico e um potenciômetro 100K B é um potenciômetro de 100KΩ Linear.
Obs. Para o volume usamos sempre os modelos logarítmicos pois o ouvido humano, tem sua percepção exponencial.
Ps. Muito cuidado ao trabalhar com circuitos valvulados, pois eles operam com altas tensões!!
Espero ter ajudado em alguma coisa.
