VOLTÍMETRO ANALÓGICO DE ALTA IMPEDANCIA
Este circuito también es del año 95 y funciona perfectamente conforme a lo diseñado. El diseño apareció en la revista CQ Radioamateur en un artículo de EA3FXF y yo procedí a diseñar una placa. A nivel electrónico es muy sencillo y con componentes sencillos de encontrar también. Lo más complicado (y caro) es el instrumento de aguja utilizado para indicar las medidas.

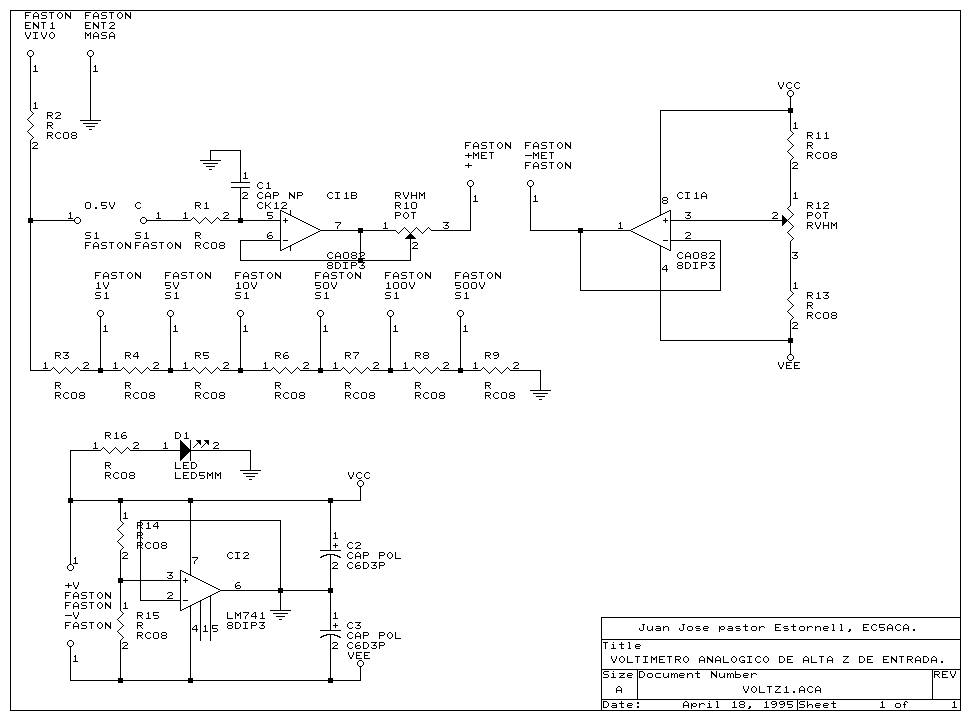

Su esquema eléctrico es el siguiente:
Como veo que en el esquema no pone los valores de los componentes quitando el de los integrados, aquí está una lista con los valores de cada componente:
VOLTIMETRO ANALOGICO DE ALTA Z DE ENTRADA. Revised: April 18, 1995 VOLTZ1.ACA Revision: Bill Of Materials October 16, 2003 15:55:11 Page 1
Item Quantity Reference Part _________________________________________________________
1 8 1V,0.5V,5V,10V,50V,100V, S1 FASTON 500V,C 2 1 +MET FASTON 3 3 +V,-MET,-V FASTON 4 1 C1 100NF POLIESTER 5 2 C2,C3 10UF/63V 6 1 CI1 CA082 7 1 CI2 LM741 8 1 D1 LED ROJO 9 1 ENT1 VIVO FASTON 10 1 ENT2 MASA FASTON 11 2 R1,R2 1M 1/4W 12 1 R3 5M 1/4W (4M7+300K EN SERIE) 13 1 R4 4M 1/4W (3M9+100K " ") 14 1 R5 500K 1/4W (470K+30K) 15 1 R6 400K 1/4W (390K+10K) 16 1 R7 50K 1/4W (47K+3K) 17 1 R8 40K 1/4W (39K+1K) 18 1 R9 10K 1/4W 19 4 R11,R13,R14,R15 47K 1/4W 20 1 R16 1K 1/4W 21 2 R10,R12 10K AJUSTABLE
Los diseños de placa son los siguientes:
Cara de componentes:
Cara de pistas:
Aquí están las fotos prometidas del aparato:

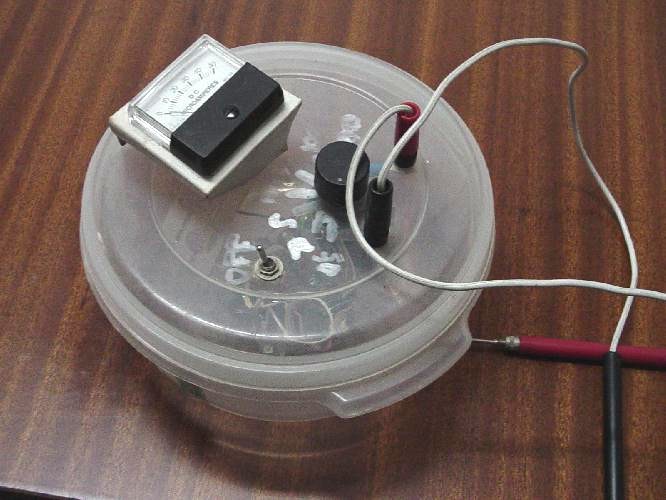

Aquí se puede ver el aparato cerrado con acabados ACA, cutres por otra parte...

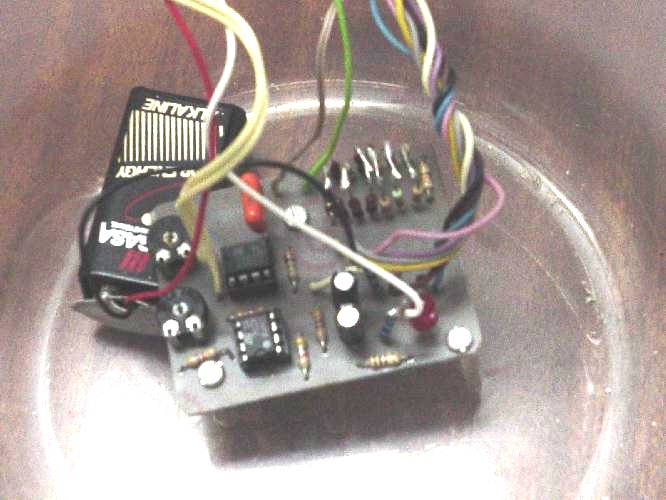

En esta foto borrosa se puede apreciar el montaje de la placa...
Quedo QRV en [email protected]. El instrumento en mi caso es un microamperímetro de 50 uA a fondo de escala que compré hace años y tenía dando vueltas por los cajones. El artículo original usaba el instrumento de un polímetro analógico barato de 2Kohms/Voltio de sensibilidad (una piedra). Suerte con vuestro montaje y un abrazo.
