Receptor CV15
Este receptor de conversión directa fue fruto de mis cacharreos durante el año 2000-2001. Con él llegué a escuchar estaciones en la banda de 15 metros, pero ahora lleva muchos meses en dique seco. El problema es principalmente el oscilador variable: conseguir un oscilador variable estable en 21 sin complicarse con DDSs o PLLs es bastante complicado. De todas maneras el hecho es que funcionó a pesar de la falta de estabilidad del oscilador. Hoy en día no hubiera adoptado la solución que tomé de poner un previo de RF delante del NE602, sino que hubiera aumentado la ganancia de audio con un doble operacional a la salida del mezclador. Igual algún día me pongo, o publico en mi rincón de ideas el esquema por si alguien se atreve a comprobarlo.
Bueno, como se ve en el esquema, tras el circuito sintonizado de entrada hay un preamplificador de ganancia variable con un mosfet de doble puerta del tipo BF960 o 961 o 980 o 981 de los que todavía se pueden encontrar en algunas tiendas de electrónica. La salida del previo también está sintonizada y ataca al mezclador a NE602. La salida del mezclador está abierta para conectar un filtro pasivo con choques de 100 mH para CW, cuyo esquema está en la esquina inferior izquierda. El último paso es el amplificador de altavoz con LM386 que incorpora la realimentación antihiss y 46 dB de ganancia. Como he dicho anteriormente, un amplificador/filtro activo entre mezclador y amplificador de altavoz podría ser muy interesante.
También se incluye el esquema de un pequeño oscilador de tono lateral para el transmisor, situado en la esquina superior derecha. Dicho oscilador es del tipo RC por desplazamiento de fase, y su señal de salida es senoidal y por tanto mucho más agradable al oído que los osciladores de onda cuadrada como los basados en el NE555 y equivalentes. Su señal se inyecta por la pata 3 del LM386.
Recordad que las imágenes de las placas se presentan a 200 dpi. Aquí tenéis una hoja de cálculo para averiguar su tamaño.
Cualquier duda o consulta enviadme correo a [email protected].

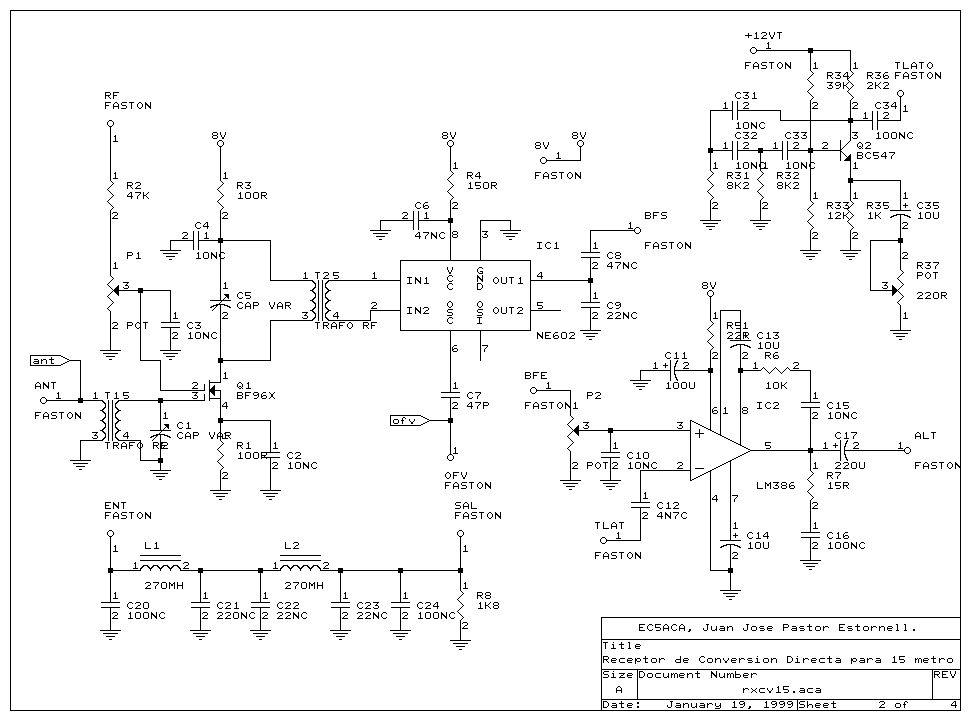

Aquí os presento el esquema:
Estas son las placas de tono lateral y de filtro:
Cara de componentes
Cara de pistas vista desde la cara de componentes:

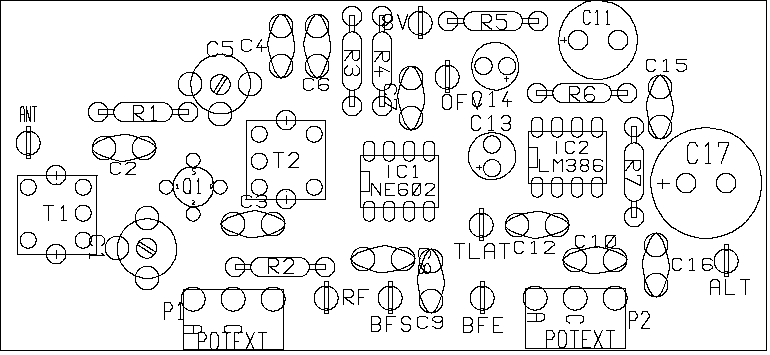

Placa principal del receptor:
Cara de componentes
Cara de pistas vista desde el lado cobreado

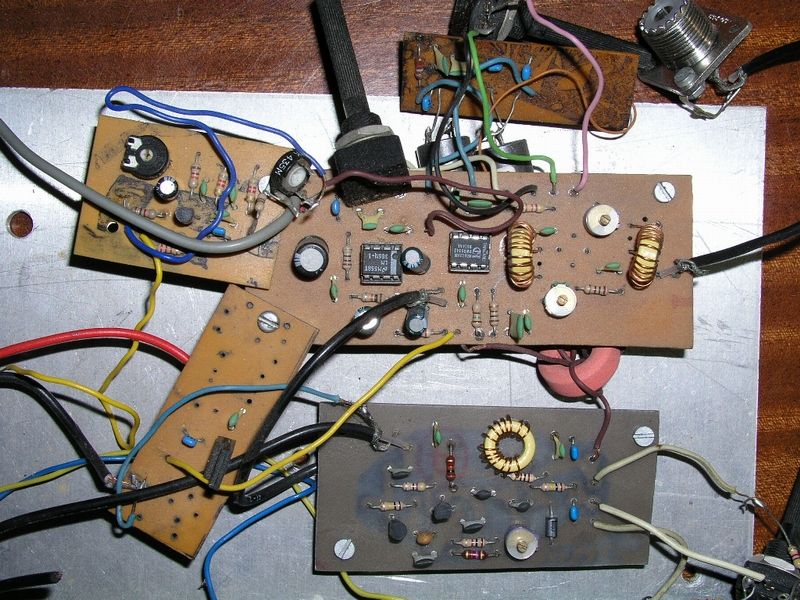

Foto del montaje. Pueden verse las tres placas (receptor, filtro y tono lateral), el oscilador variable y otra con un regulador de tensión.
