RECEPTOR REGENERATIVO SIMPLE

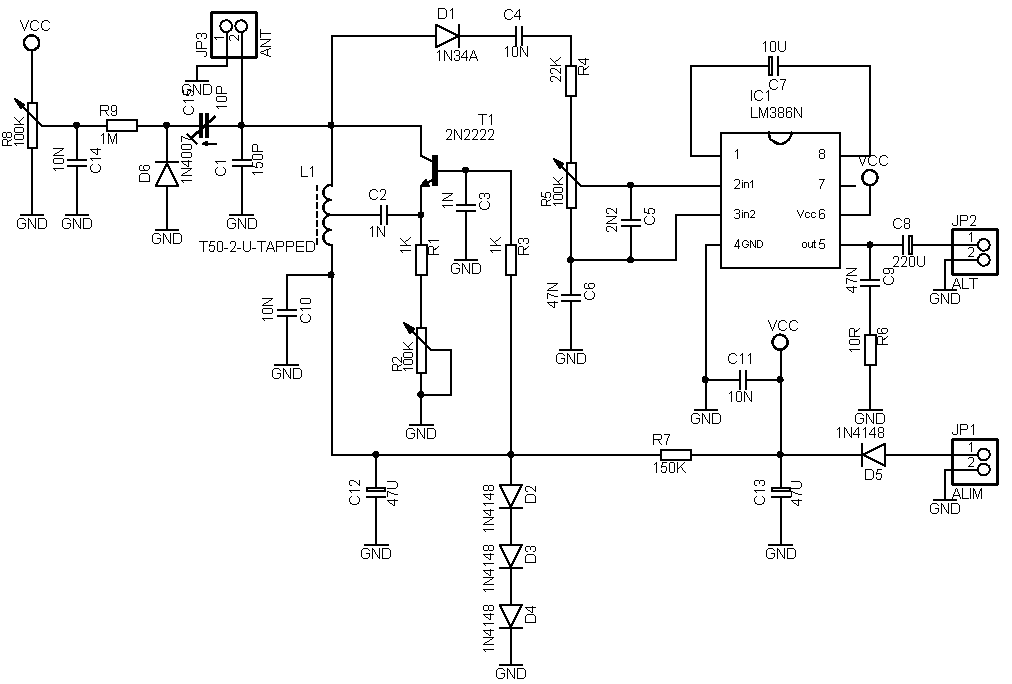

Este receptor está sacado de un artículo de la ARRL, que podéis encontrar en http://www.arrl.org/tis/info/pdf/0009061.pdf. En dicho artículo, en perfecto inglés americano (por supuesto) viene perfectamente explicado. Básicamente, unos pocos comentarios para los montadores. C1 es el condensador variable principal de sintonía. R8, R9, C14, C15 y D6 forman un sistema de sintonía fina basado en el efecto varicap. C1 (sintonía), R8 (sintonía fina), R5 (volumen), R2 (regeneración) y L1 se cablean fuera de la placa de circuito impreso, así como los conectores de alimentación, antena y altavoz. Por su simplicidad no es un receptor de gran rendimiento y sensibilidad, pero puede proporcionar una escucha más que adecuada de estaciones de radiodifusión. Para estaciones de aficionado, con potencias muy inferiores a las de las estaciones de radiodifusión, su rendimiento puede dejar algo que desear, pero a pesar de ello constituye un experimento de radio muy interesante. Para calcular el tamaño de la placa, usad esta hoja de cálculo. Un abrazo.
Placa vista en espejo para transferir por el método de la plancha.

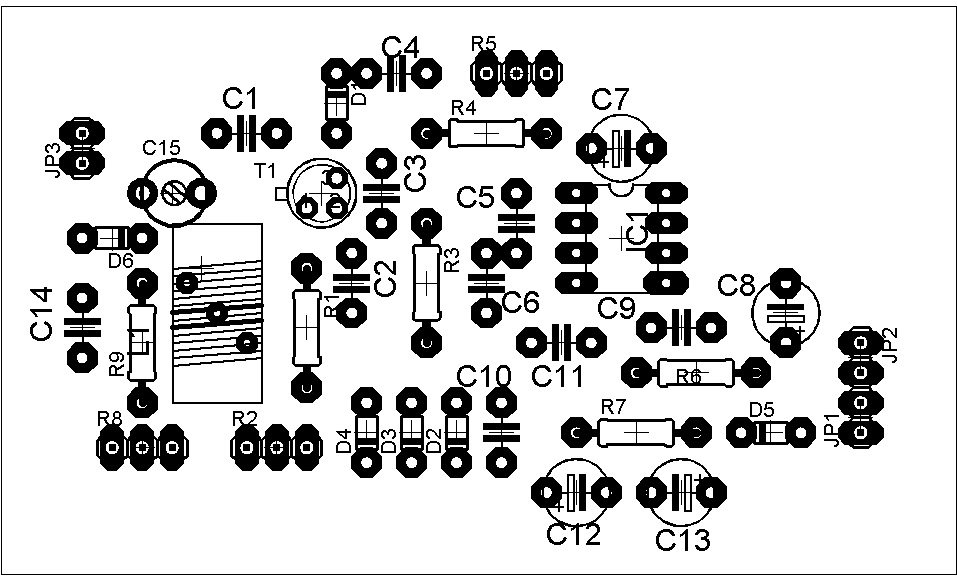

Disposición de componentes sobre la placa
Espero tenerlo montado pronto y colgar fotos. Un abrazo de nuevo.
