RECEPTOR HF GARBÍ

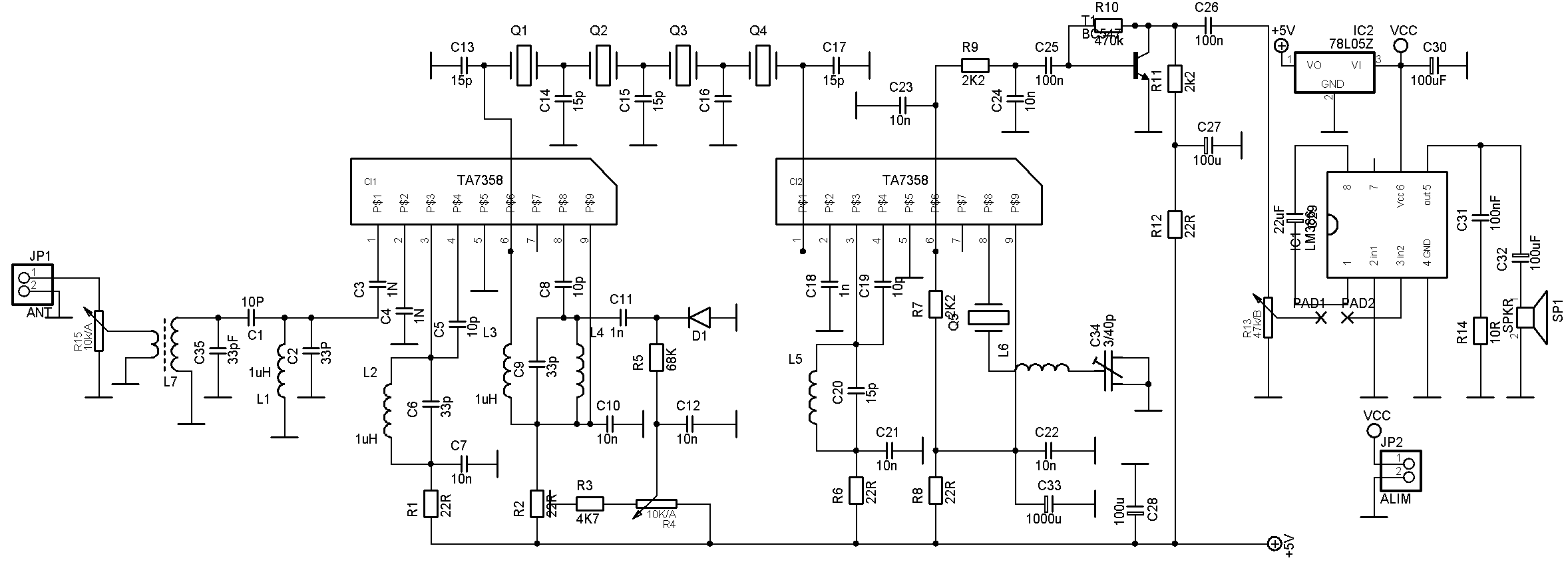

Hola de nuevo, este es mi último proyecto al que he bautizado "Garbí", como el monte situado al norte de la ciudad de Valencia, entre los pueblos de Serra y Estivella. Está basado en los proyectos de PY2OHH, el amigo Miguel del Brasil y en el kit polaco AVT2416. Su núcleo fundamental son los integrados TA7358. Estas son sus especificaciones. Por supuesto, hay que recalcular tanto el filtro de entrada como el OFV y el filtro y el oscilador de batido según la banda y la FI elegida. Iré poniendo datos conforme vaya experimentando el circuito. De momento no lo he montado, sólo he diseñado la placa. Recordad que la imagen de las pistas está a 200 dpi, aquí tenéis la hoja de cálculo para pasarla a centímetros. Si alguien lo monta y lo prueba, que se ponga en contacto conmigo para calcular los datos que faltan y si pudiera enviarme una placa para probarlo, le estaría muy agradecido. Espero vuestras noticias. Un abrazo.
Partlist
Exported from GARBI1.sch at 24/12/2006 14:34:54
EAGLE Version 4.15 Copyright (c) 1988-2005 CadSoft
Part Value Device Package Library Sheet
C1 10P CAP-5 C-5 YHF_SPEC 1 C2 33P CAP-5 C-5 YHF_SPEC 1 C3 1n CAP-5 C-5 YHF_SPEC 1 C4 1n CAP-5 C-5 YHF_SPEC 1 C5 10p CAP-5 C-5 YHF_SPEC 1 C6 33p CAP-5 C-5 YHF_SPEC 1 C7 10n CAP-5 C-5 YHF_SPEC 1 C8 10p CAP-5 C-5 YHF_SPEC 1 C9 33p CAP-5 C-5 YHF_SPEC 1 C10 10n CAP-5 C-5 YHF_SPEC 1 C11 1n CAP-5 C-5 YHF_SPEC 1 C12 10n CAP-5 C-5 YHF_SPEC 1 C13 15p CAP-5 C-5 YHF_SPEC 1 C14 15p CAP-5 C-5 YHF_SPEC 1 C15 15p CAP-5 C-5 YHF_SPEC 1 C16 15p CAP-5 C-5 YHF_SPEC 1 C17 15p CAP-5 C-5 YHF_SPEC 1 C18 1n CAP-5 C-5 YHF_SPEC 1 C19 10p CAP-5 C-5 YHF_SPEC 1 C20 15p CAP-5 C-5 YHF_SPEC 1 C21 10n CAP-5 C-5 YHF_SPEC 1 C22 10n CAP-5 C-5 YHF_SPEC 1 C23 10n CAP-5 C-5 YHF_SPEC 1 C24 10n CAP-5 C-5 YHF_SPEC 1 C25 100n CAP-5 C-5 YHF_SPEC 1 C26 100n CAP-5 C-5 YHF_SPEC 1 C27 100u ELC-5 ES-5 YHF_SPEC 1 C28 100u ELC-5 ES-5 YHF_SPEC 1 C29 22uF ELC-5 ES-5 YHF_SPEC 1 C30 100uF ELC-5 ES-5 YHF_SPEC 1 C31 100nF CAP-5 C-5 YHF_SPEC 1 C32 100uF ELC-5 ES-5 YHF_SPEC 1 C33 1000u ELC-5 ES-5 YHF_SPEC 1 C34 3/40p CTRIM-7 CTRIM-7 YHF_SPEC 1 C35 33pF CAP-5 C-5 ea5chqlib 1 CI1 TA7358 TA7358 SIL9 ea5chqlib 1 CI2 TA7358 TA7358 SIL9 ea5chqlib 1 D1 1N4007 D-2,5 D-2,5 YHF_SPEC 1 IC1 LM386 LM386N DIL-08 YHF_SPEC 1 IC2 78L05Z 78L05Z TO92 linear 1 JP1 ANT PINHD-1X2 1X02 pinhead 1 JP2 ALIM PINHD-1X2 1X02 pinhead 1 L1 1uH L-7,5 L-7,5 YHF_SPEC 1 L2 1uH L-7,5 L-7,5 YHF_SPEC 1 L3 1uH L-7,5 L-7,5 YHF_SPEC 1 L4 a mano L-7,5 L-7,5 YHF_SPEC 1 L5 a mano L-7,5 L-7,5 YHF_SPEC 1 L6 4u7H L-7,5 L-7,5 YHF_SPEC 1 L7 a mano LTR-T37U LTR-T37U YHF_SPEC 1 Q1 16MHz XTAL XTAL YHF_SPEC 1 Q2 16MHz XTAL XTAL YHF_SPEC 1 Q3 16MHz XTAL XTAL YHF_SPEC 1 Q4 16MHz XTAL XTAL YHF_SPEC 1 Q5 16MHz XTAL XTAL YHF_SPEC 1 R1 22R R-7,5 R-7,5 YHF_SPEC 1 R2 22R R-7,5 R-7,5 YHF_SPEC 1 R3 4K7 R-7,5 R-7,5 YHF_SPEC 1 R4 10K/A POTA_16B 1X03 ea5chqlib 1 R5 68K R-7,5 R-7,5 YHF_SPEC 1 R6 22R R-7,5 R-7,5 YHF_SPEC 1 R7 2K2 R-7,5 R-7,5 YHF_SPEC 1 R8 22R R-7,5 R-7,5 YHF_SPEC 1 R9 2K2 R-7,5 R-7,5 YHF_SPEC 1 R10 470k R-7,5 R-7,5 YHF_SPEC 1 R11 2k2 R-7,5 R-7,5 YHF_SPEC 1 R12 22R R-7,5 R-7,5 YHF_SPEC 1 R13 47k/B POTA_16B 1X03 ea5chqlib 1 R14 10R R-7,5 R-7,5 YHF_SPEC 1 R15 10k/A POTA_16B 1X03 ea5chqlib 1 SP1 SPKR SPKR 1X02 ea5chqlib 1 T1 BC547 BC547 TO92 transistor 1

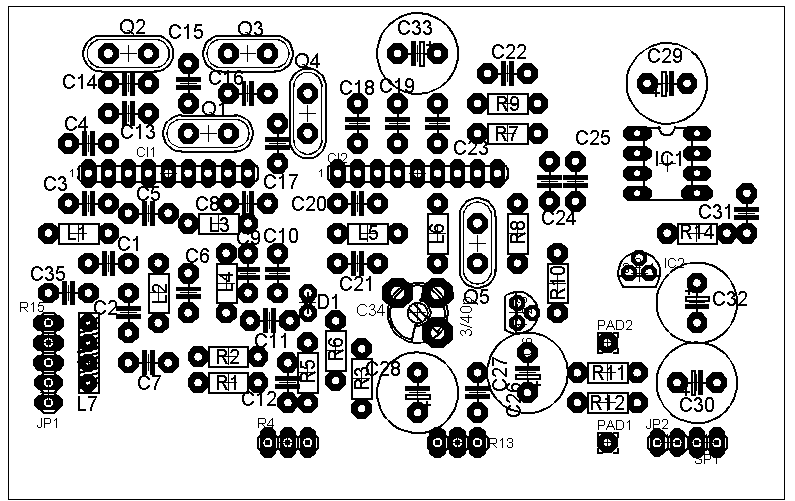

Última versión con nodos más grandes:

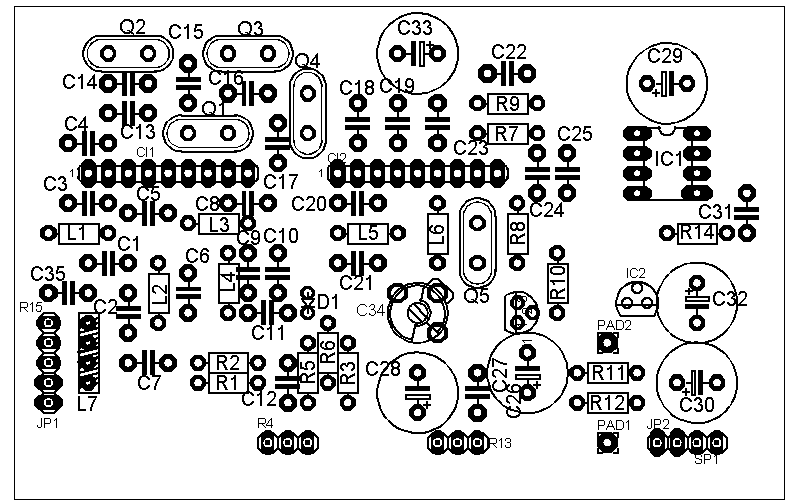

Las pistas se ven en espejo en esta imagen, tal como se verían desde la cara de componentes y como se tienen que imprimir para transferirlas por el método de la plancha.
