Receptor FM para VHF

Daniel Catalan EC5AMG, Juanjo Pastor EA5CHQ



    Este articulo va dedicado a la construcción de un sencillísimo circuito de receptor para FM superheterodino. La placa de circuito impreso la encontrareis junto al boletín en el mismo sobre.

    Se trata así pues de un circuito extremadamente sencillo y barato, donde se utilizan dos circuitos integrados extremadamente conocidos y muy fáciles de localizar. Uno de ellos es el conocido LM 386 y el otro integrado es el TDA 7000. Sobre este ultimo haré un pequeño comentario: el TDA 7000 es un circuito integrado un tanto legendario, pues por si solo consta de un completo receptor superheterodino de FM, con control automático de sintonía y además lleva un circuito de enmudecimiento en ausencia de señal. Todo ello en un encapsulado de 18 pines. Este circuito es ampliamente utilizado en los radiorreceptores de bolsillo para la escucha de la FM comercial. Este integrado lleva unos cuantos componentes asociados para su funcionamiento. Un grupo de condensadores que lleva asociados a él mismo define el valor de la frecuencia intermedia.

    Tras observar varios esquemas de circuitos afines en otras publicaciones y tras consultar la información técnica que suministra el fabricante del TDA 7000, nos llevó a montar un prototipo para realizar pruebas y poder crear un circuito receptor de fonía en FM con el fin de promocionar más esta modalidad en el Club.

    Debido a que en la placa se ha utilizado un control de sintonía por varicap, el mando de sintonía se reduce al uso de un simple potenciómetro en vez de utilizar un condensador variable difícil de encontrar.

    Las aplicaciones de este circuito pueden ser muy diversas, todo ello depende del número de espiras con que se bobine la bobina de sintonía. De esta forma, si el número de espiras es de 7 u 8, es posible sintonizar frecuencias del orden de los 55 Mhz hasta los 80 Mhz, pudiéndose escuchar las emisiones de TVE 1 en el receptor. Por otro lado, es posible reducir el número de espiras hasta 2, por ejemplo, y es posible escuchar las emisiones en VHF de los bomberos y policías locales. En este punto quiero comentar que por construcción, el TDA 7000 alcanza hasta frecuencias de unos 110 Mhz, pero yo he conseguido llevarlo mas allá del limite, manteniendo una excelente recepción. Todo es cuestión de experimentar un poco. Una vez se monte la bobina en el circuito impreso, será cuestión de estirarla o comprimirla un poco para observar el rango de recepción. Lo ideal es utilizar un potenciómetro multivuelta en el mando de sintonía, pero si ajustáis al trimer marcado como R5 (COARSE) y luego utilizáis un potenciómetro corriente como FINE el resultado os puede ser muy satisfactorio.

    Para quien lo desee, puede hacer la bobina con unas 5 espiras y tendrá un excelente receptor de FM musiquero con una excepcional calidad de audio.

    El circuito funciona perfectamente con una pila de 9 voltios, lo cual lo hace muy interesante para un equipo portátil de VHF.

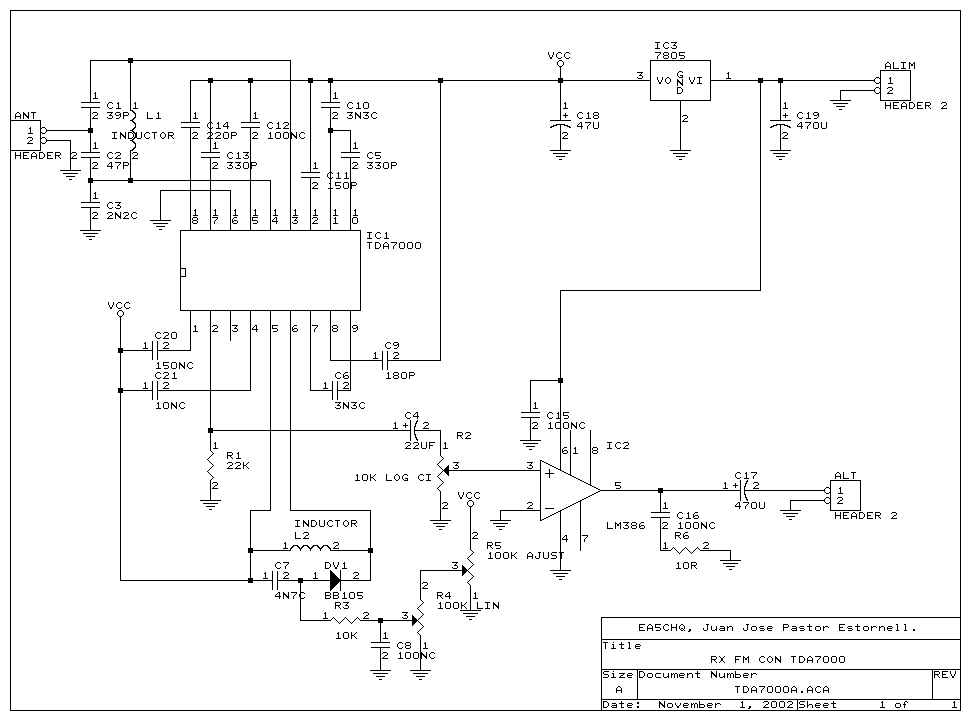

    Os he de comentar que he estado montando el circuito Emisor VHF FM /QRP formando así el equipo completo de Transceiver FM /QRP dando muy buenos resultados, que os presentaré cuando lo tenga definitivamente acabado... Los esquemas y diseño de placa de este receptor lo tenéis en las páginas siguientes.

    Este podría ser un estupendo receptor para la banda de 27 Mhz, que junto con el emisor y la facilidad de encontrar cristales de cuarzo para esta banda sería muy fácil montar un transceiver para CB.

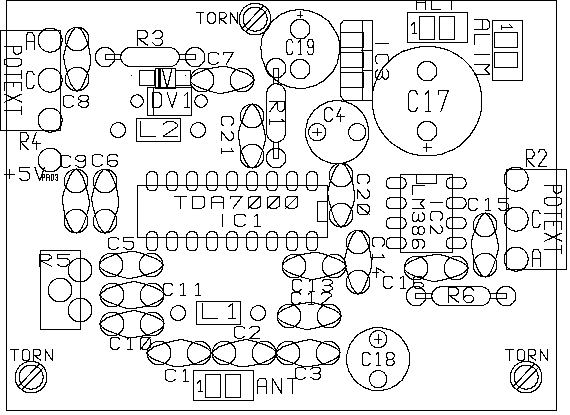

Circuito impreso visto desde la cara de componentes

El circuito impreso visto desde la cara de pistas. Tamaño real 52'1 x 69'85 mm o 52x70 pa los amigos.

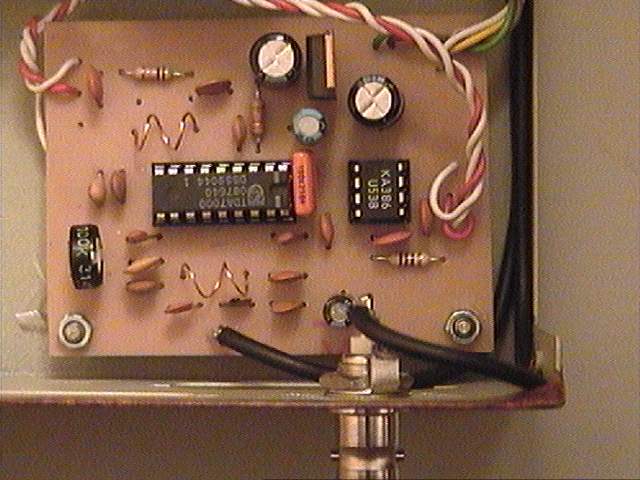

 Aquí siguen unas fotos del prototipo:

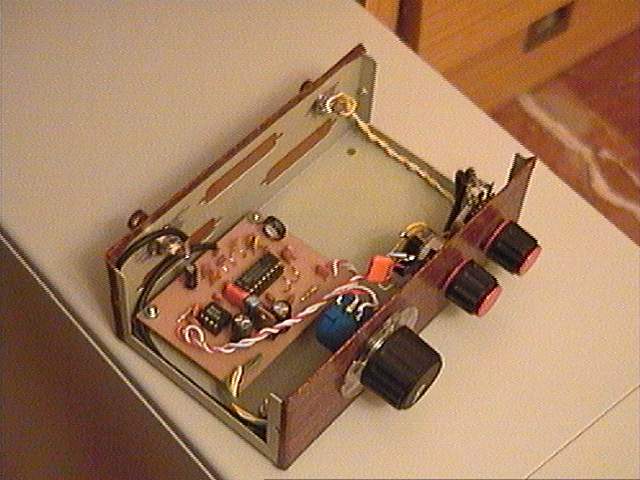

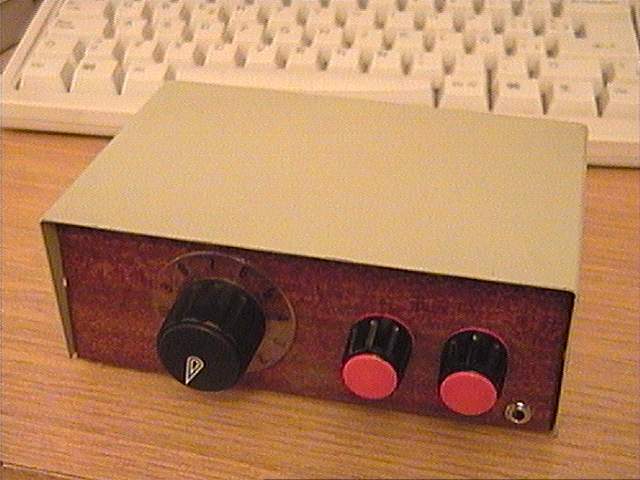

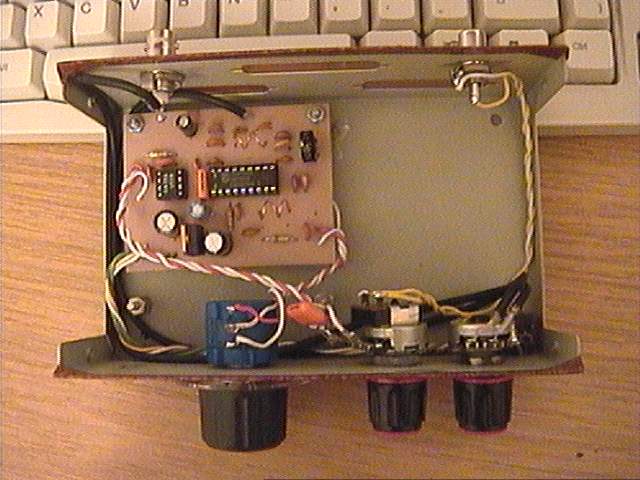

Este artículo fue escrito y el prototipo montado por Dani, entonces EC5AMG, ahora EA5AAY, para la banda de 2 metros, recibiendo señales de los repetidores locales y alguna frecuencia simplex a pesar de la anchura de la FI.

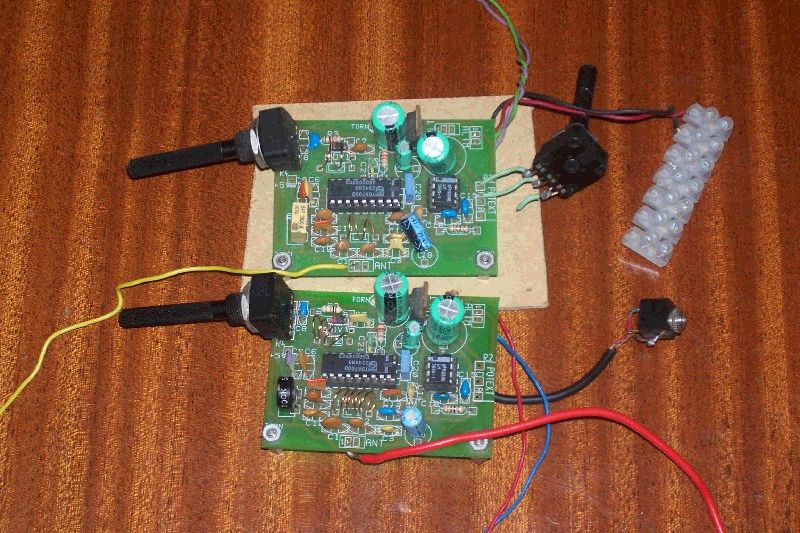

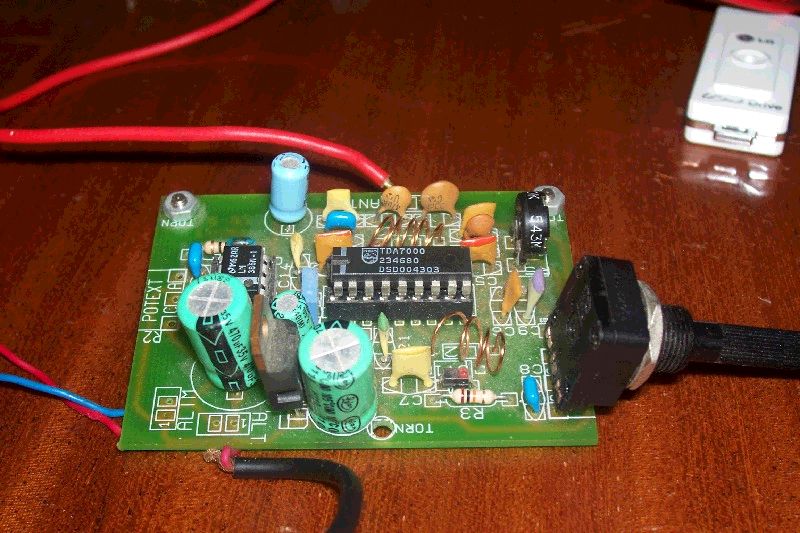

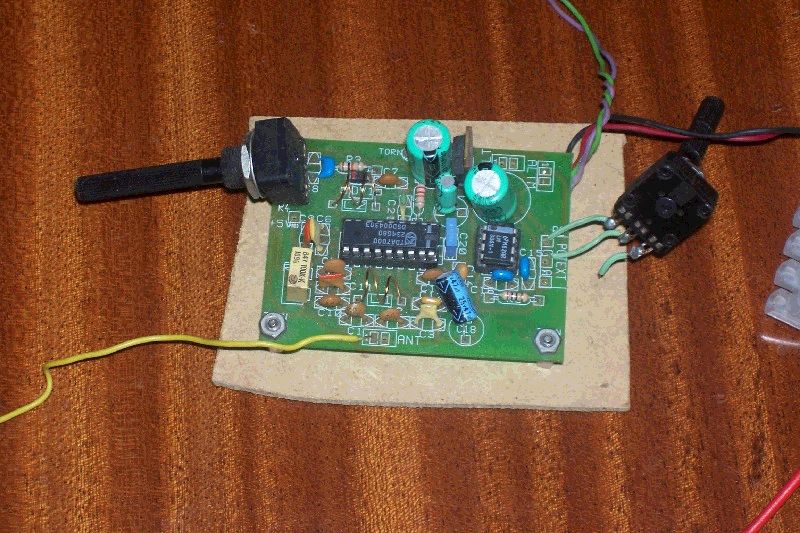

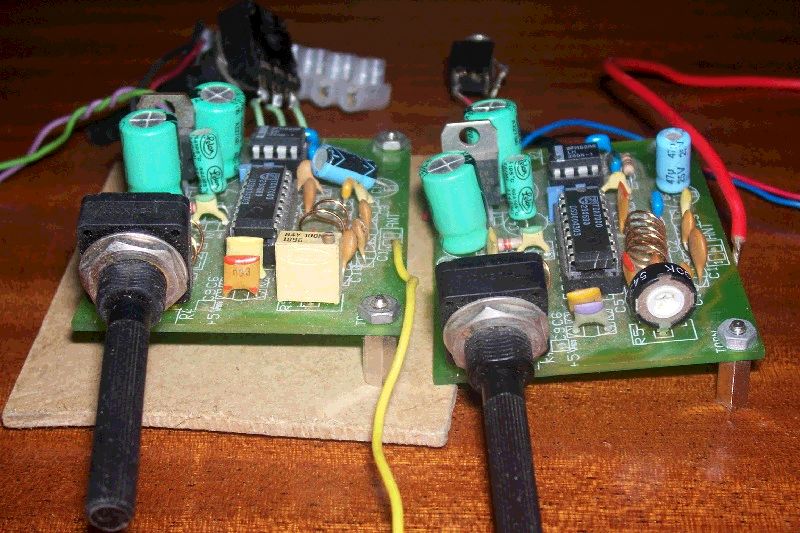

Estas cuatro imágenes pertenecen a los receptores montados por mi menda lerenda usando las placas del EAQRP club y que en estos momentos no funcionan por desconexión del potenciómetro de volumen, avería trivial causada por no haberlos encajado todavía...
