RECEPTOR CD DE HF MONTGÓ

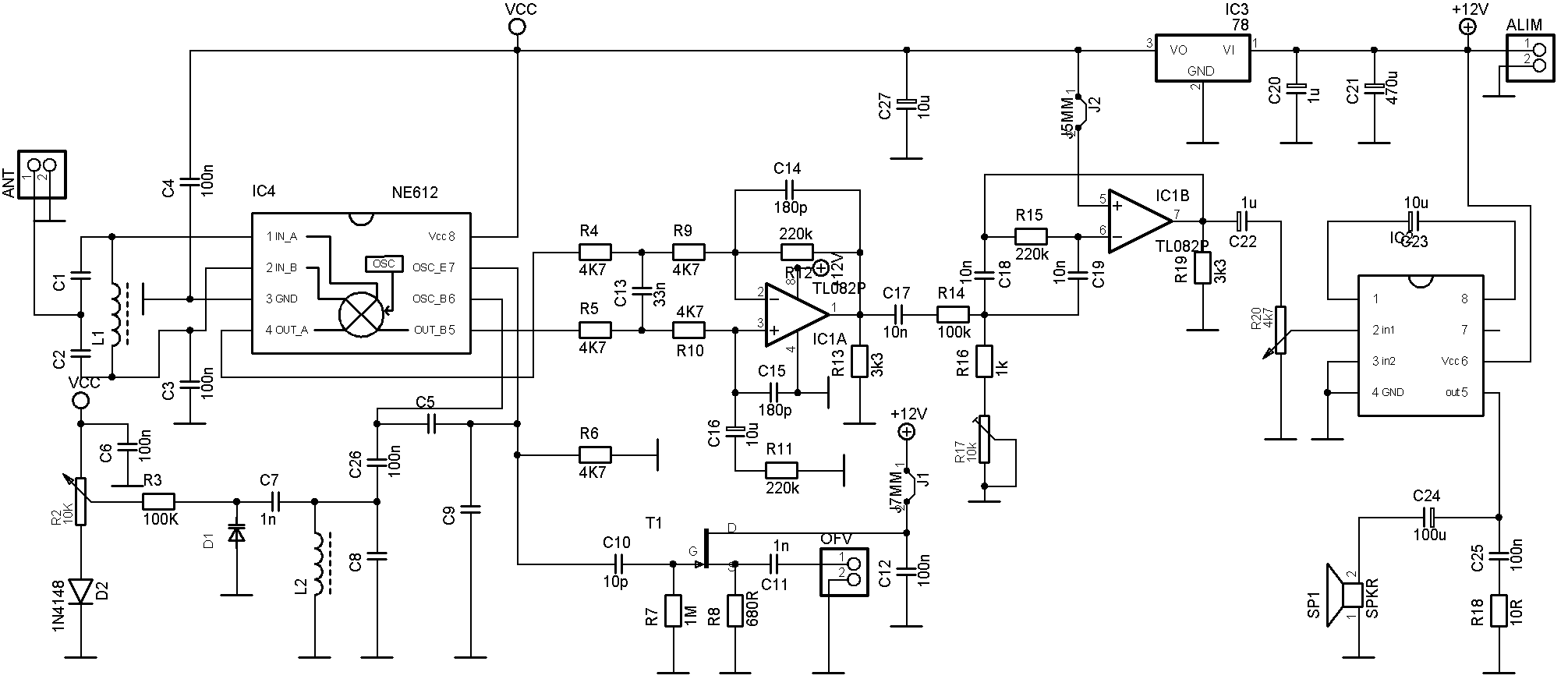

Saludos de nuevo. Aquí os expongo un receptor de HF de conversión directa cuyo diseño eléctrico es original de la casa AVT de Polonia. Yo me he limitado a pasar el esquema al Eagle y diseñar la placa, que originalmente era de doble cara y yo he hecho de una sola cara. Todos los dibujos están a 200 dpi, por tanto podéis pasarlos a centímetros con mi hoja de cálculo. El receptor en sí es similar al clásico Sudden, un SA612 (NE602) como oscilador variable y detector de producto con salida diferencial al primer operacional de un CA082 (TL082). El segundo operacional está configurado como filtro de audio (pasabanda, creo) que finalmente entrega el audio a un clásico LM386. He decidido publicarlo tal cual, sin probarlo, por si pudiera ser de interés, pero en mi opinión hace falta rediseñar el filtro de entrada de RF cambiándolo por uno doblemente sintonizado y con potenciómetro atenuador de antena. Cuando finalmente me ponga, lo colgaré por aquí. Sin embargo, creo que puede ser un receptor bastante digno e incluso capaz de mover un altavoz con facilidad. Igual que con el receptor Garbí, si alguien se anima le ruego que me envíe una plaquita para montarlo y probarlo. Mi correo, [email protected] para cualquier duda, consulta, idea, etc.





Disposición de componentes en la placa

Cara de pistas

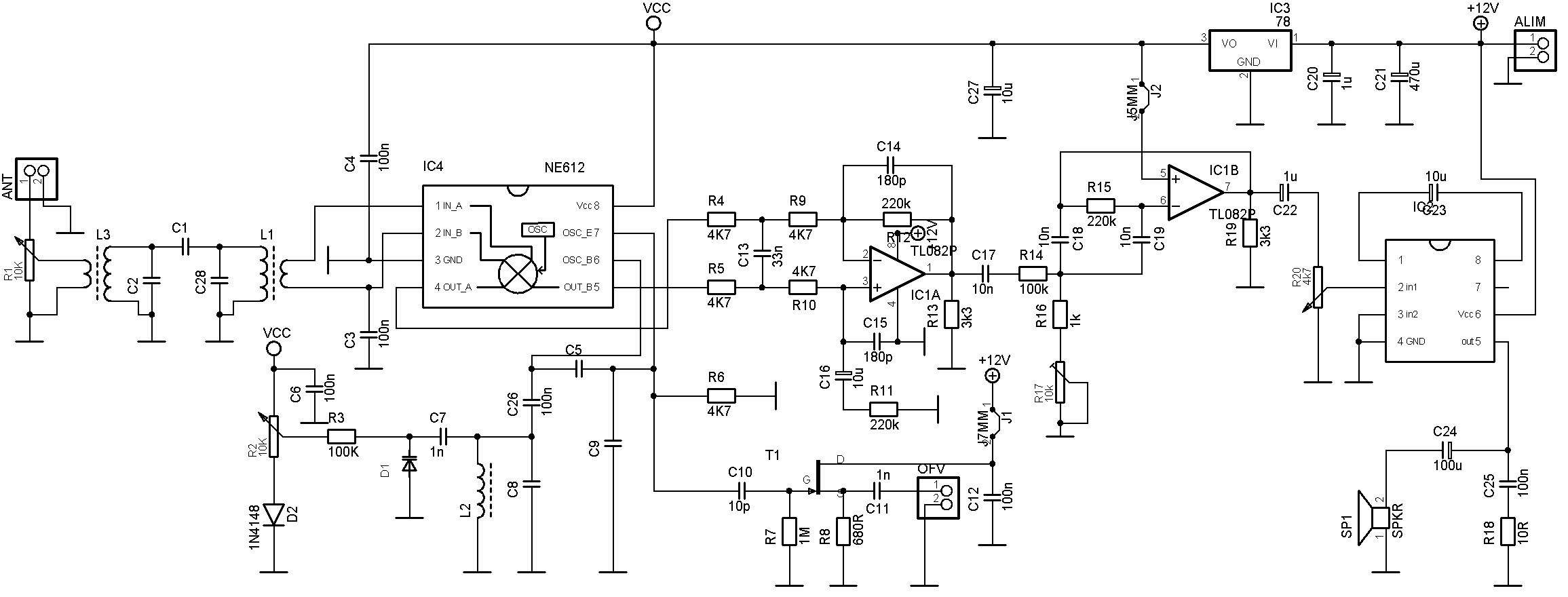

Pues ya me he puesto (08-09-06) y aquí tenéis el esquema y la placa modificadas:







Como se puede apreciar, hay algunos componentes en el esquema sin valor asignado. Básicamente son los componentes del filtro pasabanda de entrada (L1, L3, C1, C2, C28) y del oscilador variable (L2, C5, C8 y C9) que dependen de la banda para la que se monte. Otra cosilla más para actualizar...

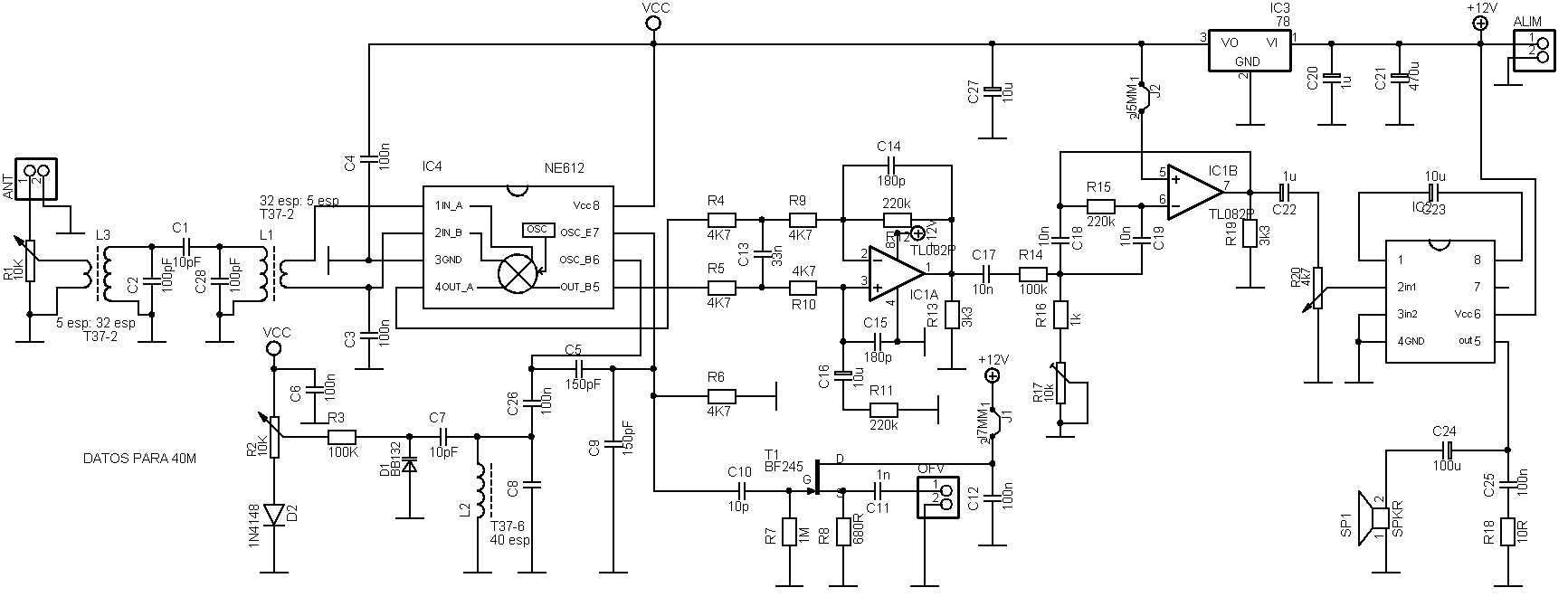

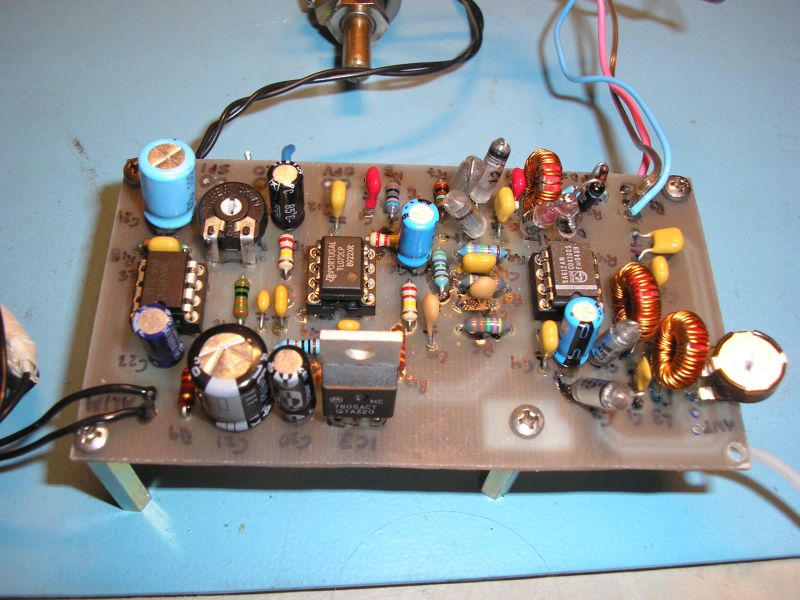

He aquí el esquema actualizado con datos para la banda de 40 metros. C8 no se especifica porque es posible que no sea necesario. El varicap, marcado como BB132, puede ser casi cualquiera que tengáis a mano, como un BA102, un BB105 o 106, incluso un 1N4007 rectificador podría servir... Los datos de las bobinas son aproximados, es posible que alguna espira tenga que ser retirada. Marcelo EA4CYJ ha osado montarlo, aquí tenéis una foto...

Y aquí tenemos la lista de componentes para los que no puedan sacarla del mismo esquema...
Partlist
Exported from rxmongo.sch at 24/12/2006 14:33:55
EAGLE Version 4.15 Copyright (c) 1988-2005 CadSoft
Part     Value          Device     Package  Library   Sheet
ALIM                    PINHD-1X2  1X02     pinhead   1
ANT                     PINHD-1X2  1X02     pinhead   1
C1       10pF           CAP"       C-5      ea5chqlib 1
C2       100pF          CAP"       C-5      ea5chqlib 1
C3       100n           CAP-5      C-5      YHF_SPEC  1
C4       100n           CAP-5      C-5      YHF_SPEC  1
C5       150pF          CAP-5      C-5      YHF_SPEC  1
C6       100n           CAP-5      C-5      YHF_SPEC  1
C7       10pF           CAP-5      C-5      YHF_SPEC  1
C8                      CAP-5      C-5      YHF_SPEC  1
C9       150pF          CAP-5      C-5      YHF_SPEC  1
C10      10p            CAP-5      C-5      YHF_SPEC  1
C11      1n             CAP-5      C-5      YHF_SPEC  1
C12      100n           CAP-5      C-5      YHF_SPEC  1
C13      33n            CAP-5      C-5      YHF_SPEC  1
C14      180p           CAP-5      C-5      YHF_SPEC  1
C15      180p           CAP-5      C-5      YHF_SPEC  1
C16      10u            ELC-2,5S   ES-2,5S  YHF_SPEC  1
C17      10n            CAP-5      C-5      YHF_SPEC  1
C18      10n            CAP-5      C-5      YHF_SPEC  1
C19      10n            CAP-5      C-5      YHF_SPEC  1
C20      1u             ELC-2,5S   ES-2,5S  YHF_SPEC  1
C21      470u           ELC-5      ES-5     YHF_SPEC  1
C22      1u             ELC-2,5S   ES-2,5S  YHF_SPEC  1
C23      10u            ELC-2,5S   ES-2,5S  YHF_SPEC  1
C24      100u           ELC-5      ES-5     YHF_SPEC  1
C25      100n           CAP-5      C-5      YHF_SPEC  1
C26      100n           CAP-5      C-5      YHF_SPEC  1
C27      10u            ELC-2,5S   ES-2,5S  YHF_SPEC  1
C28      100pF          CAP"       C-5      ea5chqlib 1
D1       BB132          DCAP-2,5   D-2,5    YHF_SPEC  1
D2       1N4148         D-2,5      D-2,5    YHF_SPEC  1
IC1      TL082P         TL082P     DIL08    linear    1
IC2      LM386          LM386N     DIL-08   YHF_SPEC  1
IC3      7805           78         TO220V   ea5chqlib 1
IC4      NE612          NE612      DIL-08   YHF_SPEC  1
J1       J7MM           J7MM       07       jumper    1
J2       J5MM           J5MM       05       jumper    1
L1       ver esquema    LTR-T37U   LTR-T37U ham-qrp   1
L2       ver esquema    L-T37-UP   L-T37-UP YHF_SPEC  1
L3       ver esquema    LTR-T37U   LTR-T37U ham-qrp   1
OFV                     PINHD-1X2  1X02     pinhead   1
R1       10K            POTA_16B   1X03     ea5chqlib 1
R2       10K            POTA_16B   1X03     ea5chqlib 1
R3       100K           R-7,5      R-7,5    YHF_SPEC  1
R4       4K7            R-7,5      R-7,5    YHF_SPEC  1
R5       4K7            R-7,5      R-7,5    YHF_SPEC  1
R6       4K7            R-7,5      R-7,5    YHF_SPEC  1
R7       1M             R-7,5      R-7,5    YHF_SPEC  1
R8       680R           R-7,5      R-7,5    YHF_SPEC  1
R9       4K7            R-7,5      R-7,5    YHF_SPEC  1
R10      4K7            R-7,5      R-7,5    YHF_SPEC  1
R11      220k           R-7,5      R-7,5    YHF_SPEC  1
R12      220k           R-7,5      R-7,5    YHF_SPEC  1
R13      3k3            R-7,5      R-7,5    YHF_SPEC  1
R14      100k           R-7,5      R-7,5    YHF_SPEC  1
R15      220k           R-7,5      R-7,5    YHF_SPEC  1
R16      1k             R-7,5      R-7,5    YHF_SPEC  1
R17      10k            POT_LI10   POT_LI10 YHF_SPEC  1
R18      10R            R-7,5      R-7,5    YHF_SPEC  1
R19      3k3            R-7,5      R-7,5    YHF_SPEC  1
R20      4k7            POTA_16B   1X03     ea5chqlib 1
SP1      SPKR           SPKR       1X02     ea5chqlib 1
T1       BF245          BF245      TO92     YHF_SPEC  1

27-01-2007

Me he vuelto a poner pues los nodos de soldadura de los componentes aparecen demasiado pequeños. He aquí el diseño modificado de la placa:

Las pistas se ven en espejo, como se verían desde la cara de componentes y preparadas para imprimir para transferir por el método de la plancha.

(07-01-08)

Este receptor empieza a ser algo distinto a lo que parió SP5AHT... Como dirían "os amigos brasileiros" hay "um monte de gatos" o sea, mogollón de errores. Lo monté a finales de 2007 en la placa que me envió el amigo Marcelo, EA4CYJ, para que lo probara. El primero es el oscilador variable. He estado haciendo pruebas antes de las vacaciones a ver si hacía portarse correctamente al "bicho". Lo más notable nada más conectar la alimentación y conectar un frecuencímetro para ajustar el OFV es que patina como un descosido... Fijándome en los valores, descubrí que no usa los valores "estándar" como describo en mi artículo del oscilador Colpitts. Eché mano de la hoja de cálculo que se halla en la web de mi buen amigo Miguel, PY2OHH y hallé los valores adecuados para la banda de 40 metros. Estos eran:

Componente

Valor calculado Valor implementado
L2 2'7uH 2'36uH (32 espiras sobre toroide T37-6)
C5 500pF 560pF Estiroflex
C7 50pF 10pF NP0
C9 500pF 560pF Estiroflex
C26 250pF 220pF Estiroflex

Con estos valores y tras ajustar correctamente el oscilador comprimiendo o separando las espiras del toroide, el oscilador queda suficientemente estable para el uso normal, permaneciendo la sintonía en el segmento de 7.000 a 7.040 (CW) con una corriendo menos de 500 Hz hasta estabilizarse. No es perfecto pero no está mal para tan simple aparato. Se podría aumentar el margen de sintonía aumentando el valor de C7. No recomiendo subir por encima de 56pF si no se tiene previsto algún sistema de desmultiplicación (potenciómetro multivuelta, desmultiplicador cordado como los diales de los receptores musiqueros tradicionales...), con un potenciómetro lineal corriente de 270º de giro la sintonía se volvería tremendamente difícil.

Ahora toca el turno al circuito sintonizado de entrada. Al ser realizado con toroides, es bastante difícil de ajustar. Aquí se echan de menos los botes Toko KANK3334 que eran perfectos para 40 metros. Cuando saque valores correctos, haré una nueva actualización
