Este medidor de resonancia por mínimo de rejilla (en este caso, puerta, porque usa un FET) y consiste en un oscilador cuyas oscilaciones se atenúan cuando a la bobina osciladora se le acopla un circuito resonante a la misma frecuencia del oscilador. Por tanto se puede usar para medir la frecuencia de resonancia de un circuito tanque y también la inductancia según las fórmulas que aparecieron en los osciladores.
Normalmente la indicación de mínimo se hace con un instrumento de aguja, pero en este caso para ahorrar unas pesetas se usa un LED como indicador de resonancia. Se puede usar de dos maneras: ajustándolo para que se encienda apagándose al pasar por resonancia o viceversa, apagado para que se encienda al pasar por resonancia.

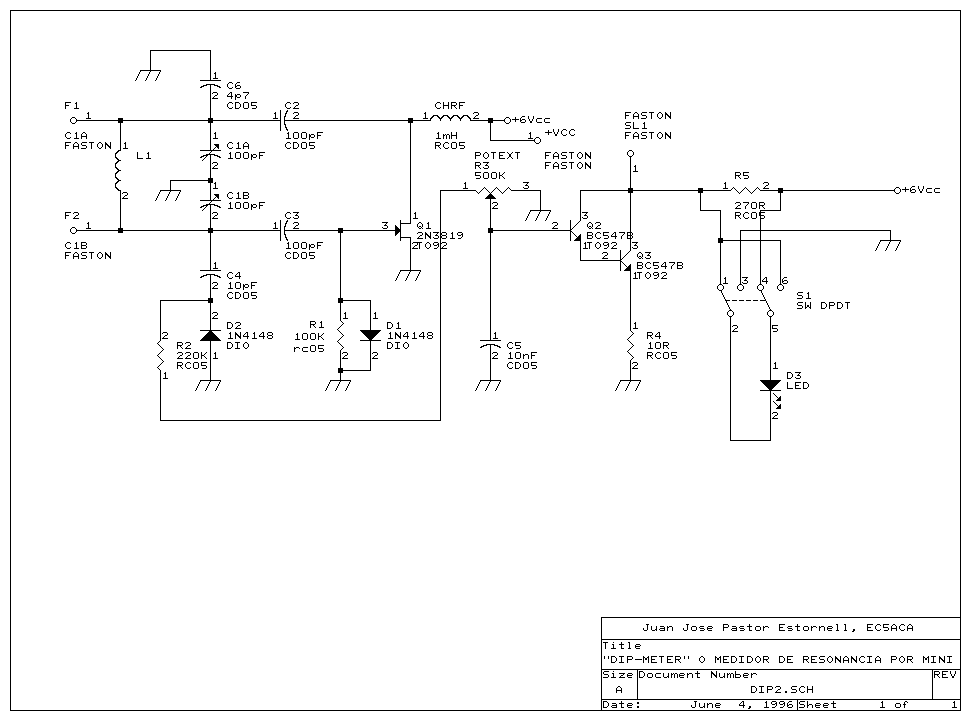

Este circuito fue publicado en la revista CQ Radioamateur por Cornelio C. Nouel, radioaficionado tejano, y yo procedí a rediseñar la placa de circuito impreso. Aquí está el esquema:
Y este es el diseño de placa:
Cara de componentes:
Cara de pistas:
Poco más que decir. Bajo estas líneas podéis ver mi dipmeter con acabados ACA, o sea, muy cutres, con caja de construcción casera. Ya sabéis, alguna duda a [email protected].

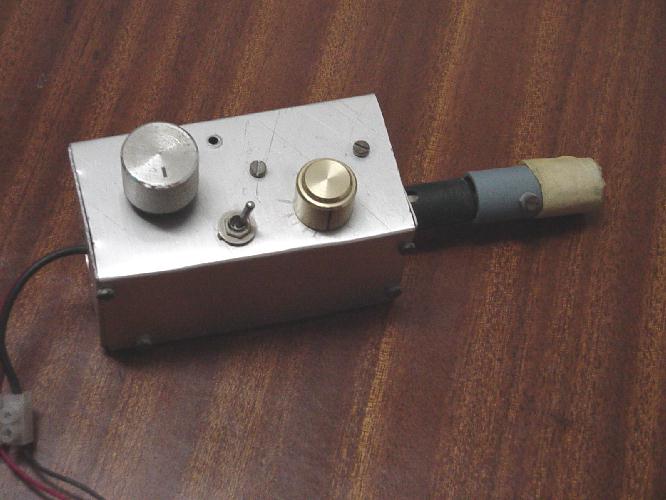

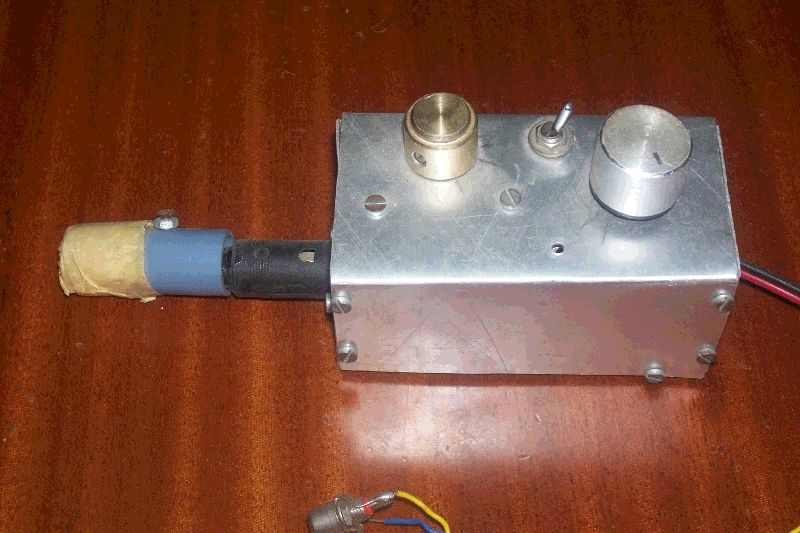

Vista del invento listo para funcionar...

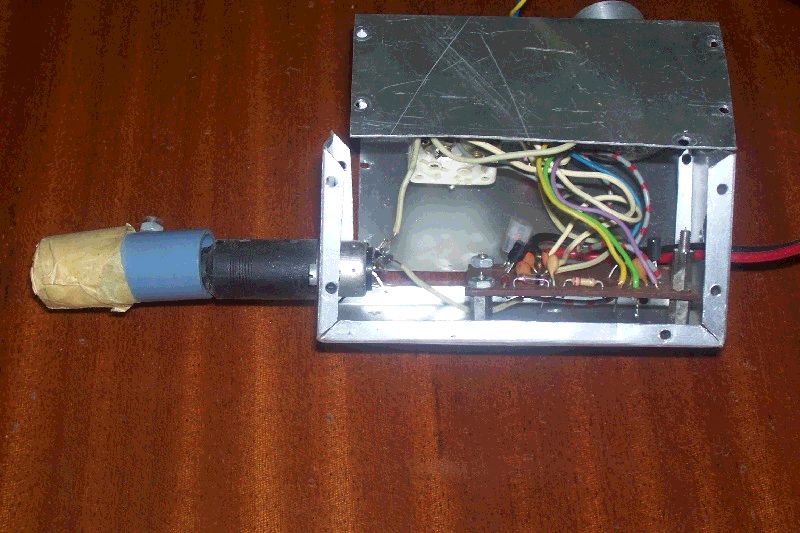

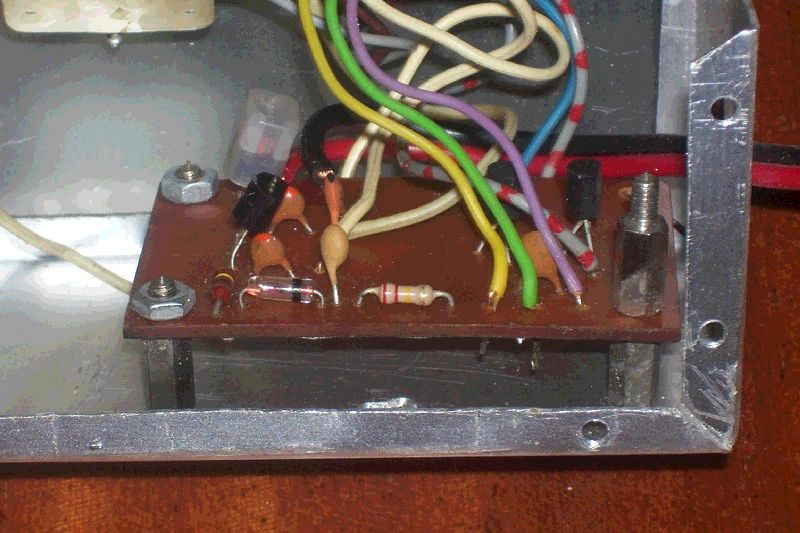

Vista (borrosa) del invento por dentro...

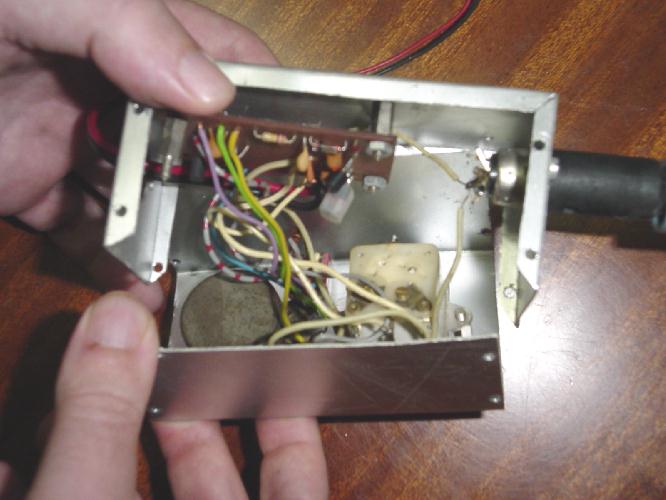

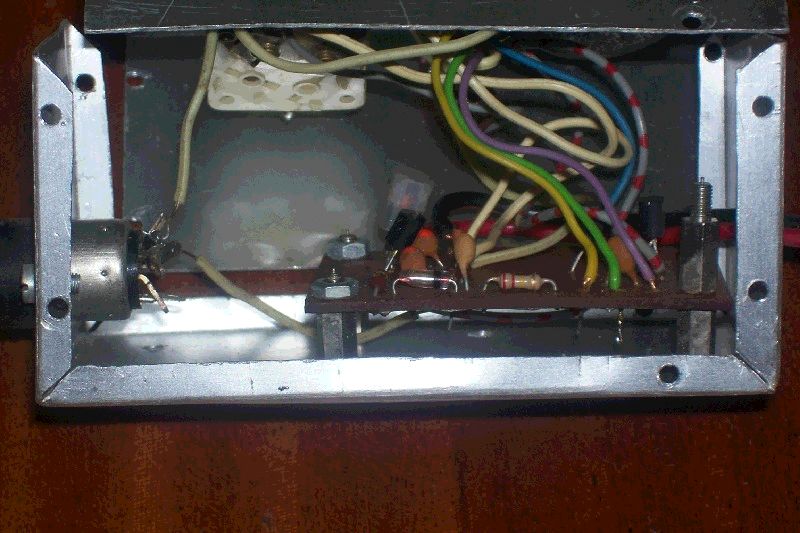

Otra vista algo mejor del invento por dentro...

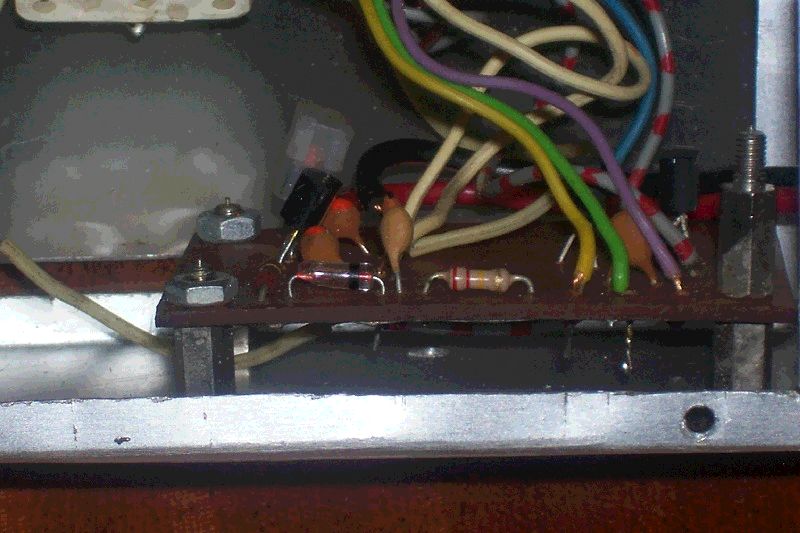

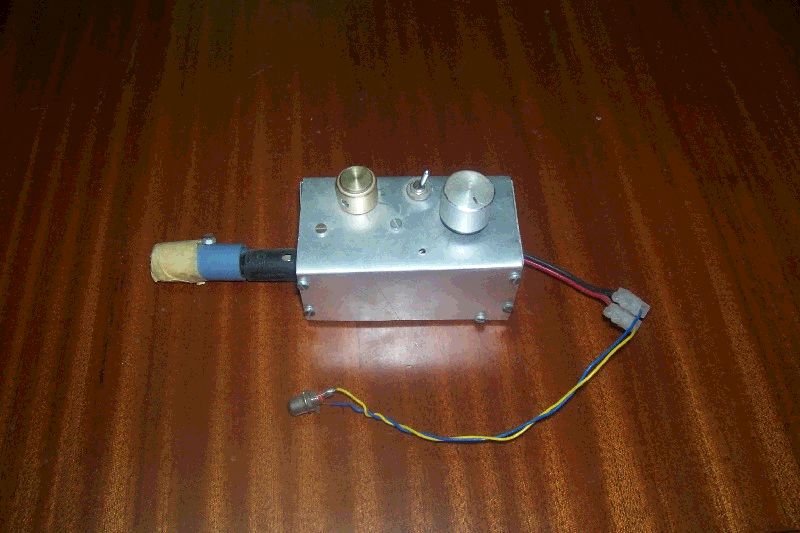

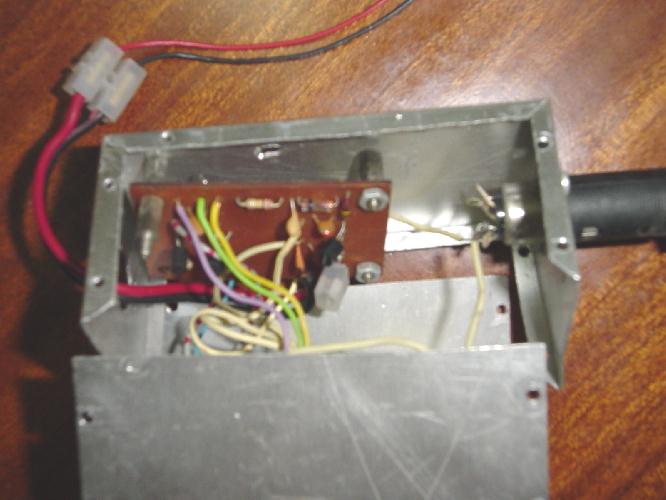

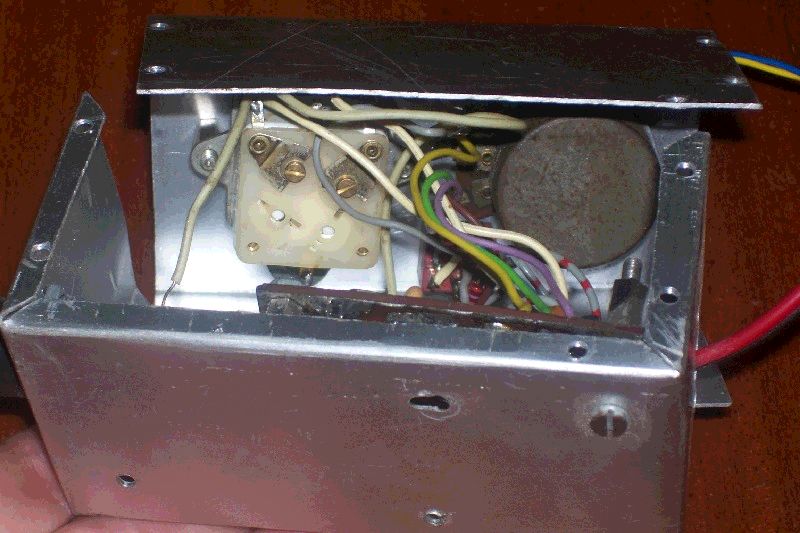

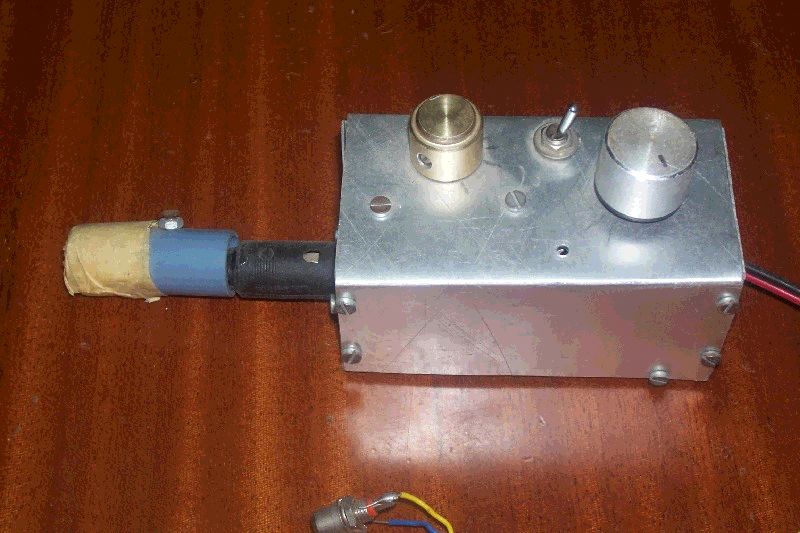

Nuevas fotos del invento (31-07-2006)
