CONVERSOR DE 40 METROS A 11 METROS
Este circuito fue publicado en el boletín QURPE del EA-QRP club por Xavi, EA3GCY. Yo me limité simplemente a diseñarle la placa de circuito impreso, montarlo y probarlo. Durante el año 1996 lo usé intensivamente junto al transmisor CG1 (caja de galletas), mi President Lincoln como F.I. sintonizable y la unidad de filtros de CW (la Lincoln tiene la F.I. un tanto "ancha" -de 6 a 10 KHz- y había que limpiar un poco la recepción para tener un equipo útil en CW...). Recibía con 7.000 en 26.670 y 7.030 en 26.700...
Para 40 metros usé los botes Toko 3334 para el filtro de entrada, el cristal era uno barato de 19'6608 que me costó entonces 150 pesetas y el bote de salida, que debía ser un Toko 3335 lo bobiné yo sobre una formita FO-200 de Aristón. El rendimiento, plenamente satisfactorio pues con mis cacharros caseros hice buenos contactos en 40 metros. El circuito pasó a circular entre mis amigos de 27 MHz cuando conseguí la TS120V que pasó a ser el receptor habitual.
El S042P es un integrado mezclador-oscilador muy similar al NE602 pero en encapsulado de 14 patillas. Es ampliamente utilizado en los transceptores de Banda Ciudadana, especialmente en los equipos con SSB Super Star, Lincoln y similares. No deberíais tener problemas para localizarlo en las tiendas que traen repuestos para los técnicos que reparan estos equipos.

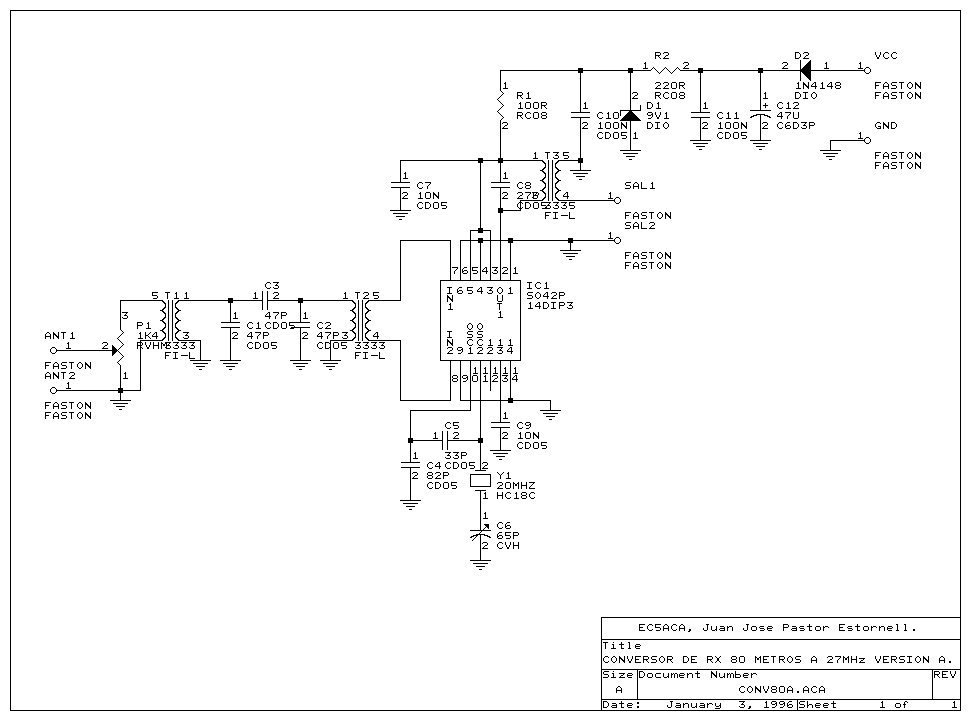

Bueno, ahora pasamos a nuestro montaje. Este es el esquema eléctrico:
En este esquema hay unos cuantos gazapos: el cristal pone 20 MHz cuando el que yo tengo montado es de 19'6608 MHz y el circuito de entrada lleva los botes Toko 3333 y condensadores de 47 pF que corresponden a la banda de 80 metros. Para 40 metros, T1 y T2 deben de ser Toko 3334, C1 y C2 de 100 pF y C3 de 10 pF. El resto de datos son correctos.
Ahora pasamos a ver el diseño de la placa:
Cara de componentes:
Y la cara de pistas:
Finalmente, un par más de comentarios. Como ya he dicho antes, el circuito no lo tengo yo en casa y por lo tanto no tengo fotos. Cuando lo localize colgaré un par de fotos en la página. De todos modos si os decidís a intentar el montaje podéis consultarme en [email protected] donde estaré encantado de contestar vuestras dudas. El otro comentario es que monté también una versión para 80 metros que no funcionó como debía ya que el cristal que usé era de 24 MHz y el primero que monté estaba estropeado y cuando monté uno bueno sólo recibía radiodifusión debido a que el cristal no era de fundamental, sino de 3er armónico. Para 80 metros habrá que montar un oscilador externo...

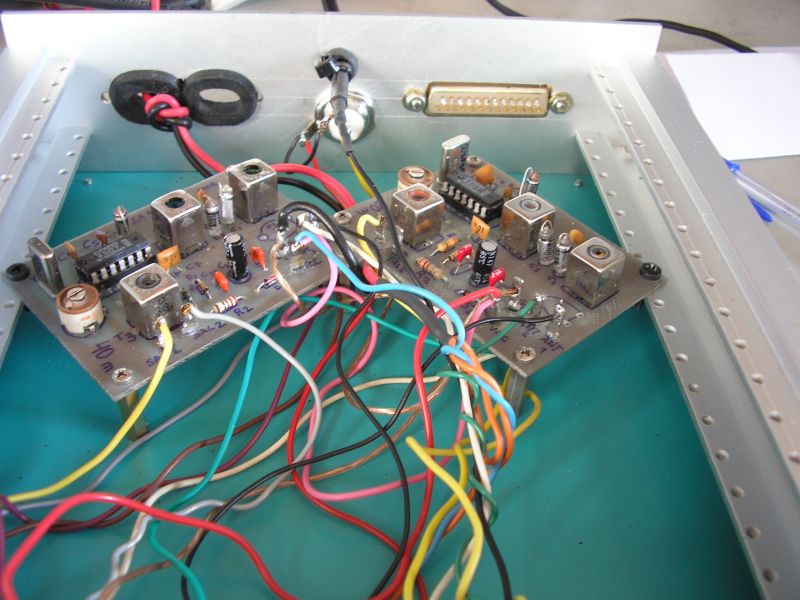

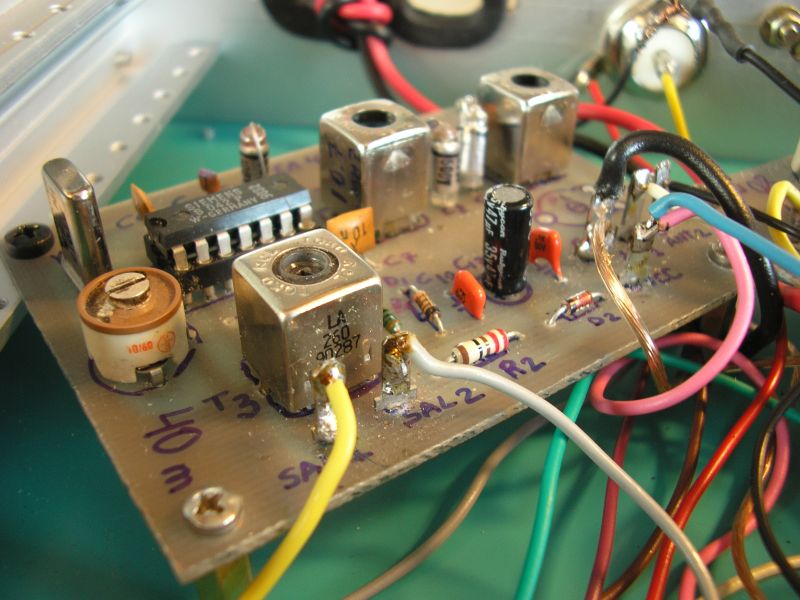

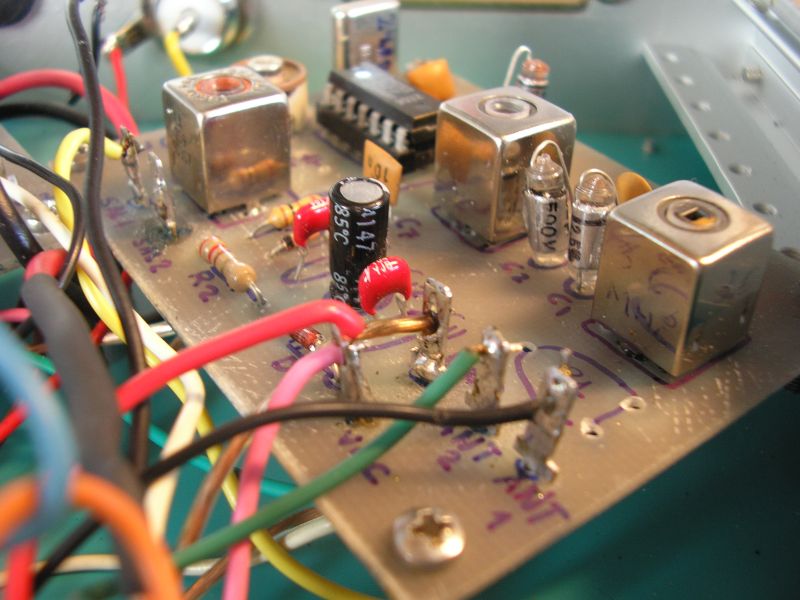

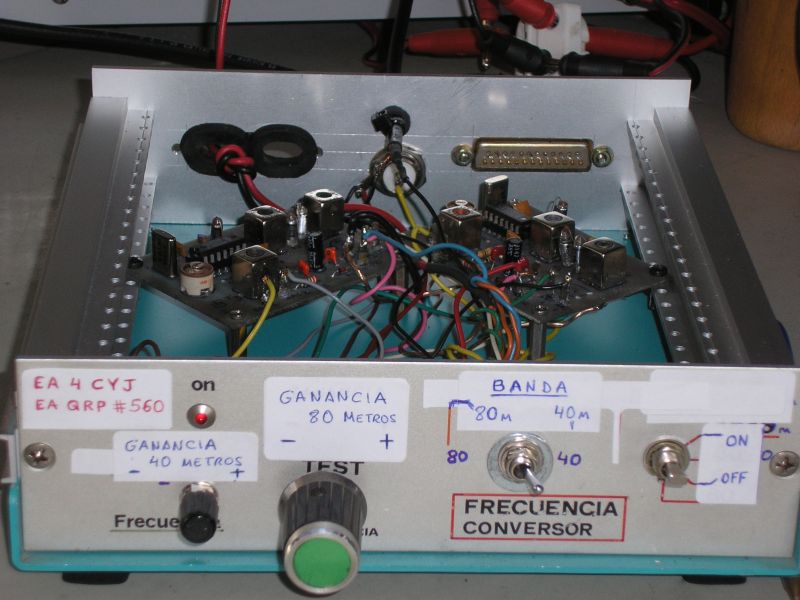

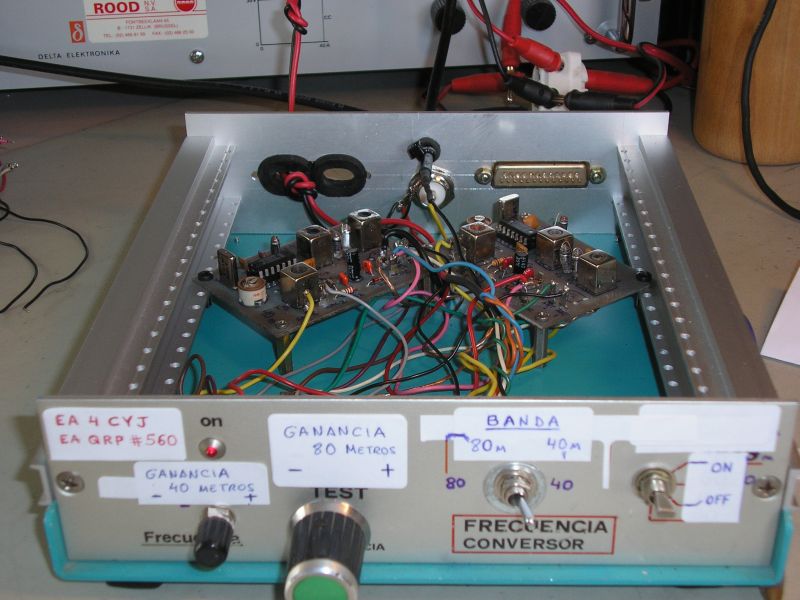

Marcelo, EA4CYJ, ha montado varios y me ha enviado unas fotos...
