AMPLIFICADOR DE ALTAVOZ CON LM386
Este es un circuito clásico y muy poco crítico, de los que funcionan a la primera. Yo he montado varios ejemplares quedando siempre satisfecho por su rendimiento. El circuito que vamos a ver es el que tengo montado en mi "Unidad de filtros" de CW como amplificador de altavoz/auriculares (ya que la placa de filtros por si sola no daba bastante corriente para mover los auriculares...). Este circuito está montado desde el año 1.995 y sigo usándolo especialmente durante concursos de CW como el nacional (CNCW) en el que uso equipos multibanda con FI de fonía como el TS120V o mi nuevo FT707.
Vayamos ahora al esquema:
Como se puede ver es un esquema típico con ganancia de 23 dB ya que no lleva el condensador electrolítico entre las patillas 1 y 8 (en caso de necesitar la ganancia máxima de 46 dB se puede montar por la cara de pistas...). Lleva el electrolítico de paso C1, potenciómetro de volumen de 4K7 logarítmico, un pequeño desacoplo de RF (C2, 220 pF), filtraje de alimentación (C5 y C6), la red de estabilización de salida (R1 y C3) y el condensador de paso a auriculares o altavoz (C4).
Veamos ahora la placa que le diseñé:
Cara de componentes:
Cara de pistas:

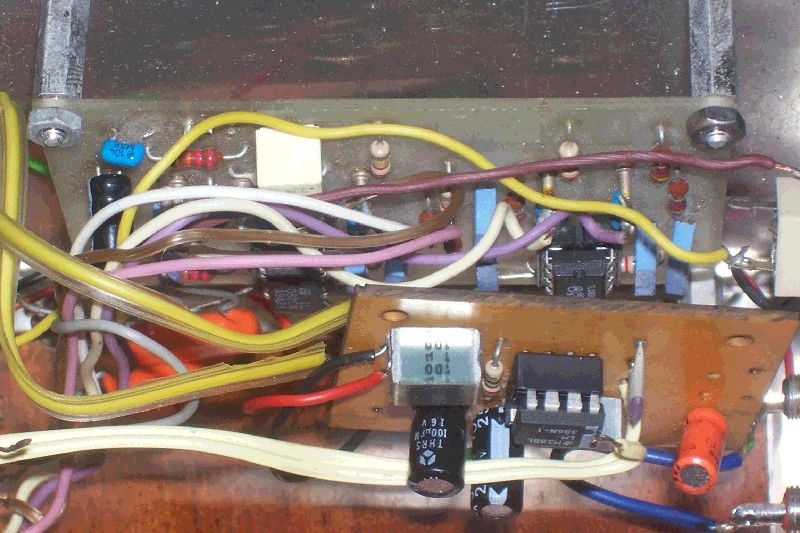

Espero que os sea útil. Sólo me queda añadir una foto de mi circuito en su "habitat" normal: la unidad de filtros de CW EA2EJJ...

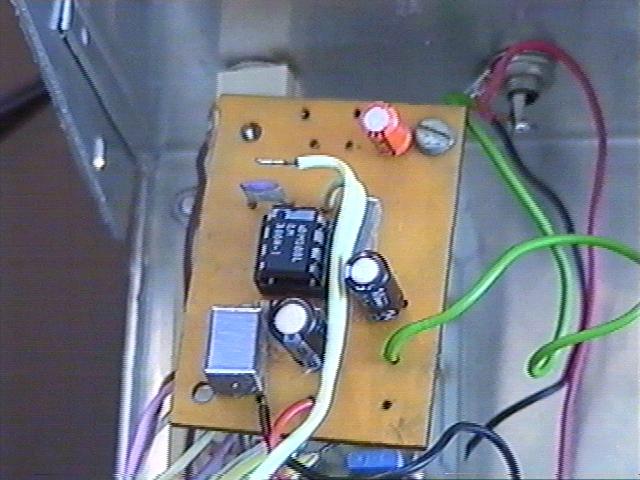

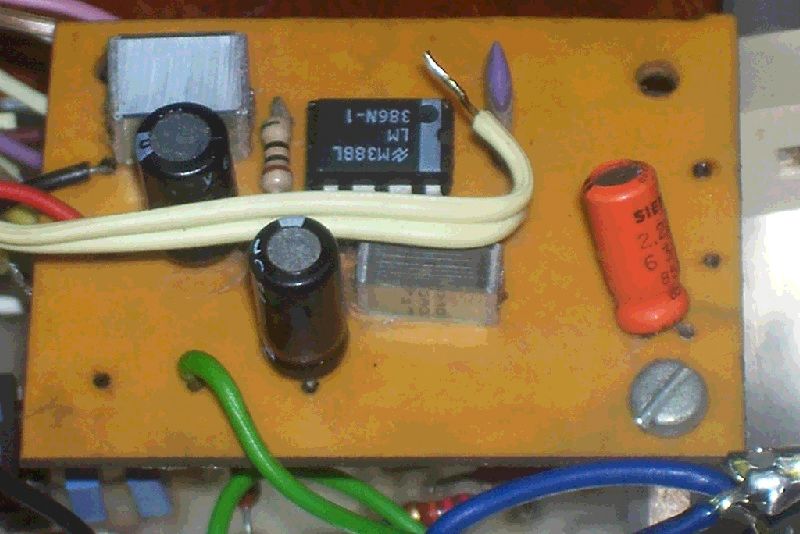

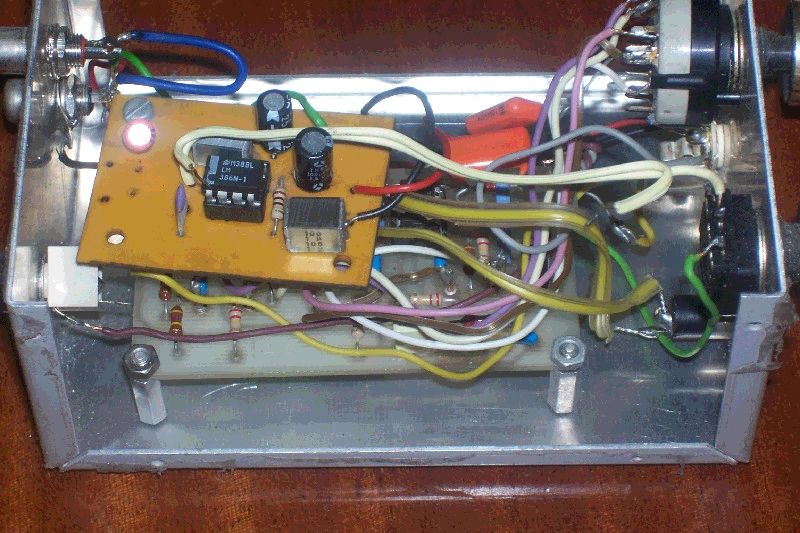

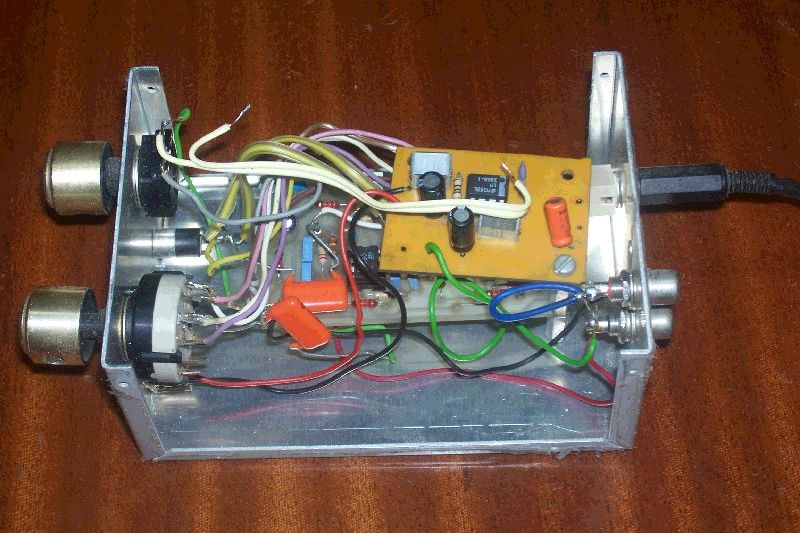

Nuevas fotos:
