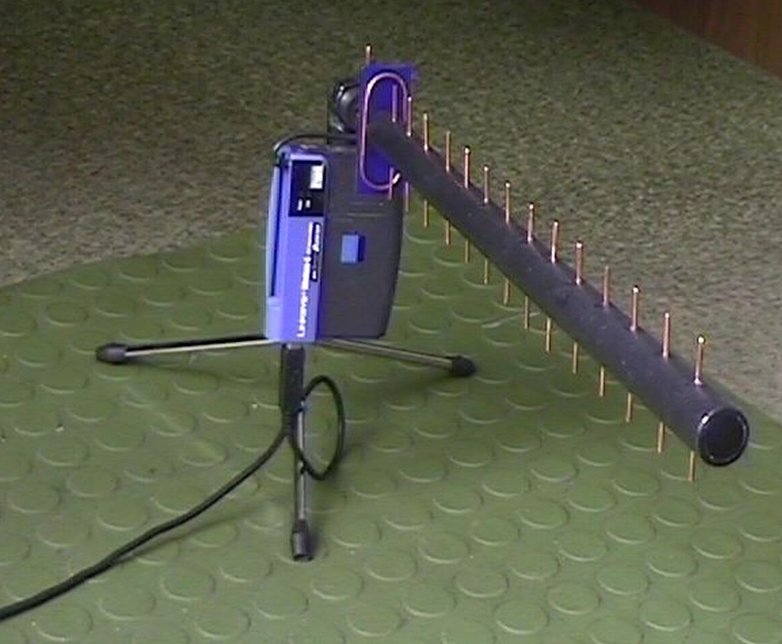

ANTENA 2,4 GHZ EA1KO

Pincha para descargártelo al disco duro

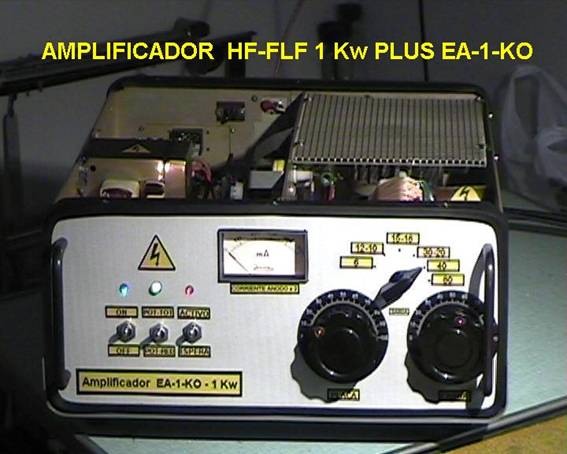

AMPLIFICADOR de 1 KW HF/FHF - PLUS EA-1-KO

El presente montaje describe como construir un amplificador lineal que cubra desde la banda de 6 metros hasta la de 80 metros – se le puede añadir la banda de 160 mts con una bobina accesoria.

Utiliza una válvula Rusa de bajo coste tipo GS31b en clase AB1 ; proporciona en potencia alta más de 1150 watios eficaces en todas las bandas, y en potencia baja 400 watios eficaces, todo ello con una excitación de 100 watios.

La válvula GS-31b , se puede conseguir a un precio comprendido entre los 80 y los 125 Euros.

La potencia de salida alta o baja, es seleccionada mediante el cambio de la tensión de polarización de cátodo, en el circuito regulador.

Se emplea como transformador de alta tensión, uno recuperado de un horno de microondas, con potencia de 1600 VA, tensión de 2.400 voltios e intensidad nominal de 0,75 amperios.

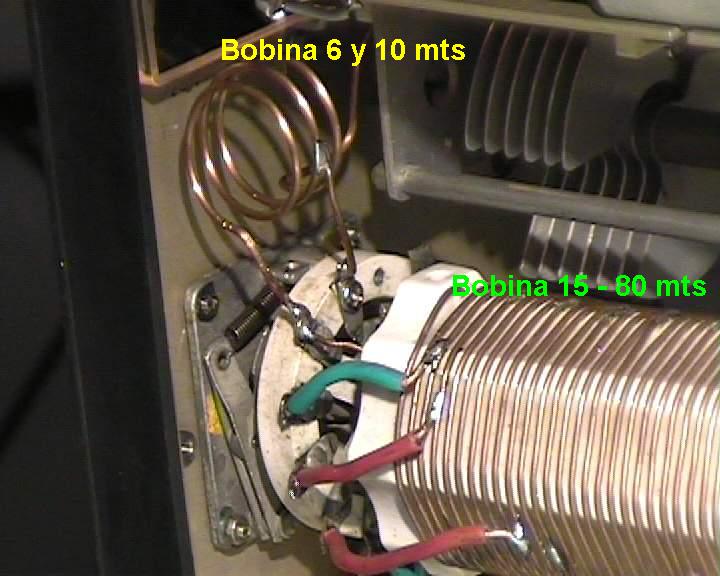

En el esquema se detallan los datos constructivos de bobinas y choques, así como consumos y corriente de anódica de reposo.

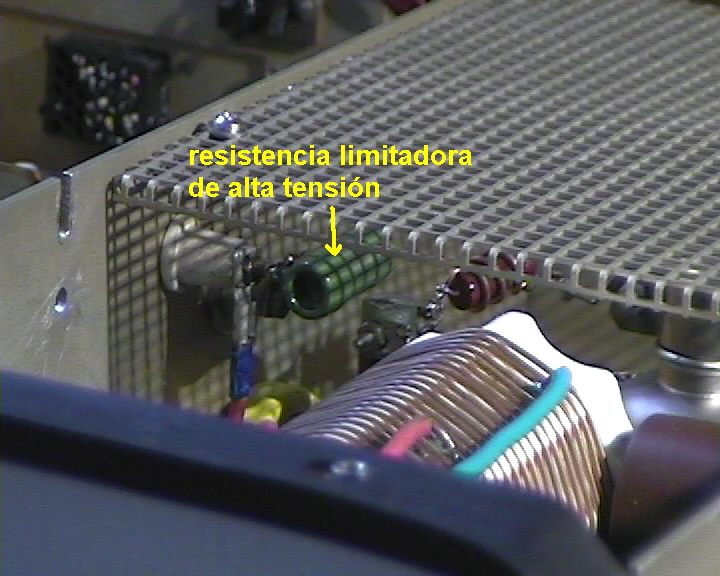

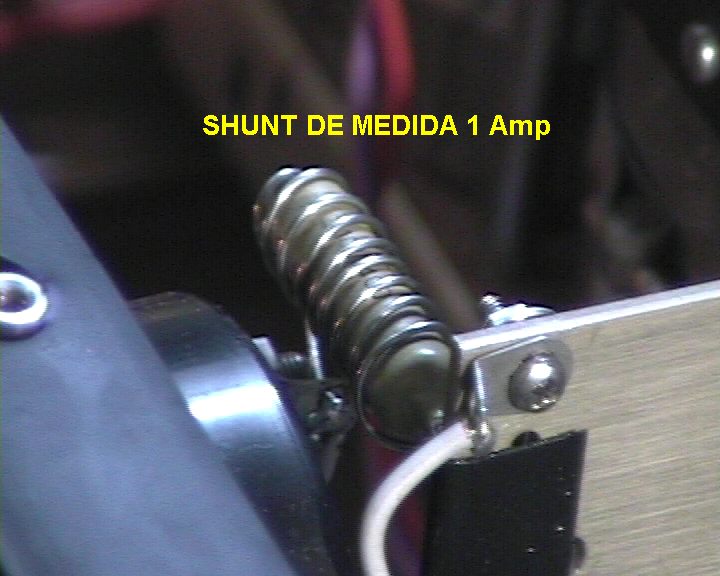

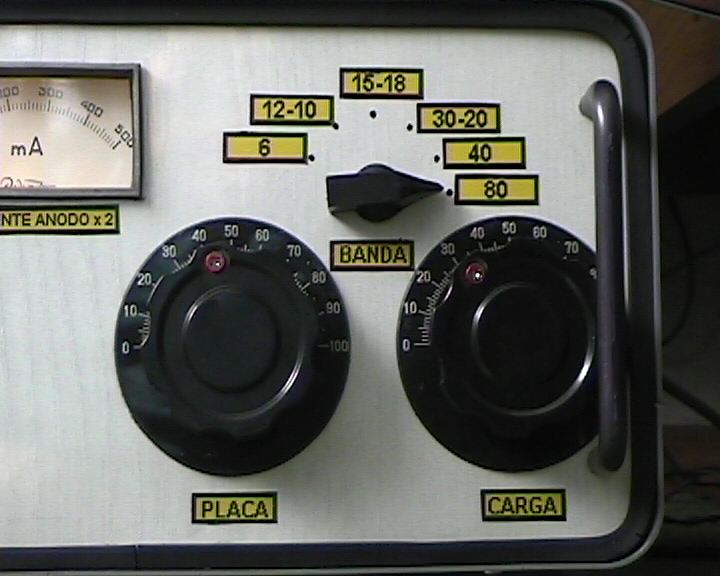

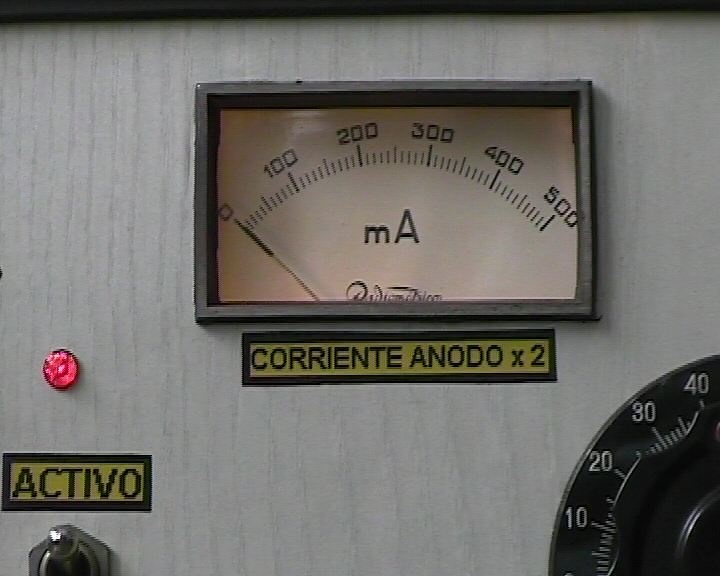

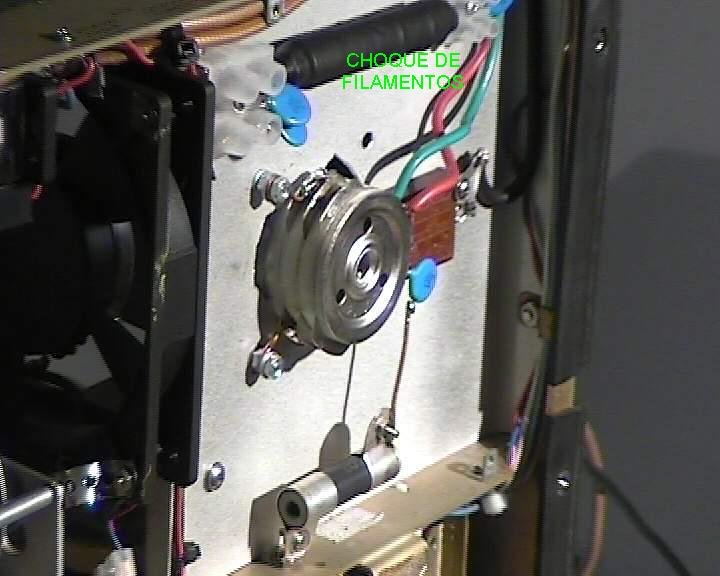

En las fotografías que ilustran éste artículo, pueden verse los detalles del montaje para mejor comprensión.

La refrigeración de la válvula, en vez de realizarse con turbina, se hace con dos ventiladores de los empleados en fuentes conmutadas de ordenadores , con medidas de 12x12 centímetros a 12 voltios; se emplea la técnica denominada “flujo de aire cruzado”, con excelentes resultados y bajo nivel de ruido.

Todos los componentes son fácilmente localizables, y pueden ser sustituidos por otros similares por lo que la construcción ofrece un amplio abanico de posibilidades.

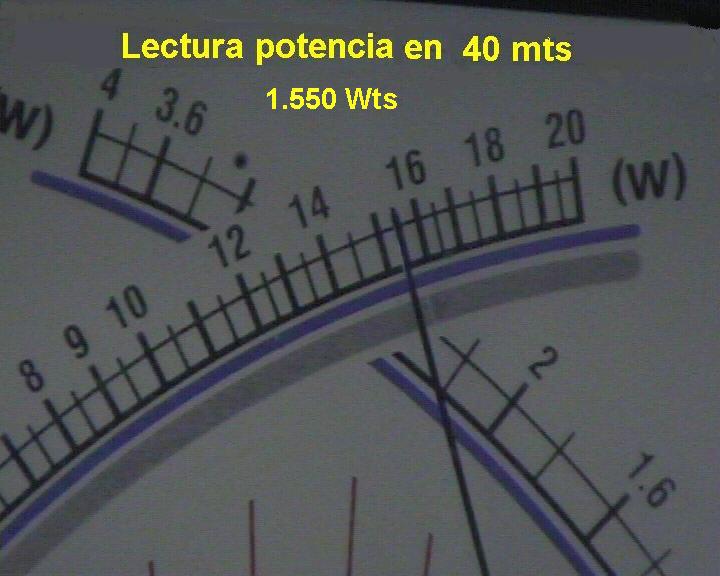

Potencias de excitación / Salida :

con 10 watios = 300 wts de salida p.e.p

con 25 watios = 600 wts de salida p.e.p

con 50 watios = 900 wts de salida p.e.p

con 95 watios = 1.700 wts de salida p.e.p

Ganancia típica del amplificador : 11 dB + - 1 dB



ATENCIÓN A LAS ALTAS TENSIONES; SON MORTALES





Pincha para descargártelo al disco duro





AMPLIFICADOR de 1 KW HF- PLUS 2 EA-1-KO

El presente montaje describe como construir un amplificador lineal que cubra desde la banda de 6 metros hasta la de 80 metros – se le puede añadir la banda de 160 mts con una bobina accesoria.

Utiliza una válvula Rusa de bajo coste tipo GS-31b en clase AB1 ; proporciona en potencia alta más de 1150 watios eficaces en todas las bandas, y en potencia baja 400 watios eficaces, todo ello con una excitación de 75 a 80 watios.

La válvula GS-31b , se puede conseguir a un precio comprendido entre los 80 y los 125 Euros.

La potencia de salida alta o baja, es seleccionada mediante el cambio de la tensión de polarización de cátodo, en el circuito regulador.

Se emplea como transformador de alta tensión, uno recuperado de un horno de microondas, con potencia de 1600 VA, tensión de 2.400 voltios e intensidad nominal de 0,75 amperios.

En el esquema se detallan los datos constructivos de bobinas y choques, así como consumos y corriente anódica de reposo.

En las fotografías que ilustran éste artículo, pueden verse los detalles del montaje para mejor comprensión.

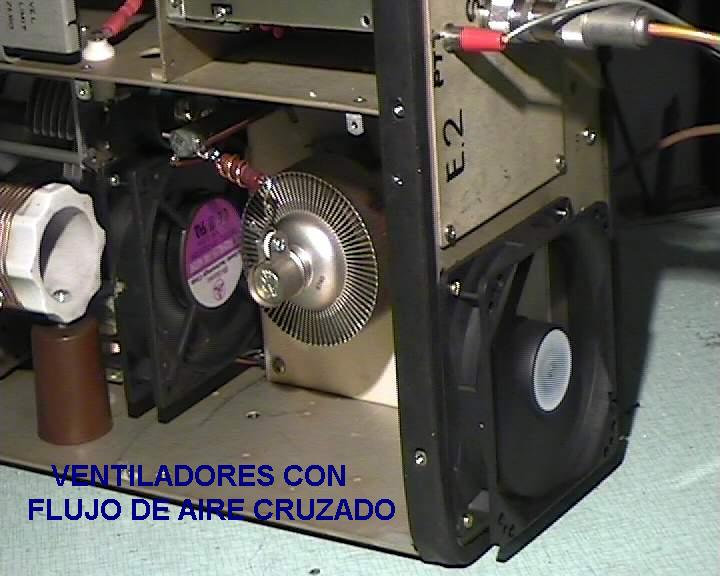

La refrigeración de la válvula, en vez de realizarse con turbina, se hace con dos ventiladores de los empleados en fuentes conmutadas de ordenadores , con medidas de 12x12 centímetros a 12 voltios; se emplea la técnica denominada “flujo de aire cruzado”, con excelentes resultados y bajo nivel de ruido.

Ésta versión incluye una célula de adaptación de cátodo, con una única bobina para cubrir de 3,5 a 30 megaciclos,

de forma continua , logrando ajustar la adaptación del transceptor que actúe como excitador, con la entrada del amplificador para una ROE de 1:1 en todo el rango citado.

Para utilizar la banda de 6 metros , bastará con dejar el condensador variable de la adaptación en su mínima capacidad.

Otra característica del montaje es precisar menor potencia de excitación, con respecto a versiones anteriores, para obtener el máximo régimen de salida de radiofrecuencia.

ATENCIÓN A LAS ALTAS TENSIONES; SON MORTALES

Tensión de placa: 3.000 voltios

Corriente de placa: hasta 850 mA

Corriente anódica de reposo: 100 mA ajustable

Excitación máxima: 90 watios

Potencias de excitación / Salida :

con 10 watios = 300 wts de salida p.e.p

con 25 watios = 600 wts de salida p.e.p

con 50 watios = 1.000 wts de salida p.e.p

con 75 watios = 1.700 wts de salida p.e.p

Ganancia típica del amplificador : 11 dB + - 1 dB



Pincha para descargártelo al disco duro

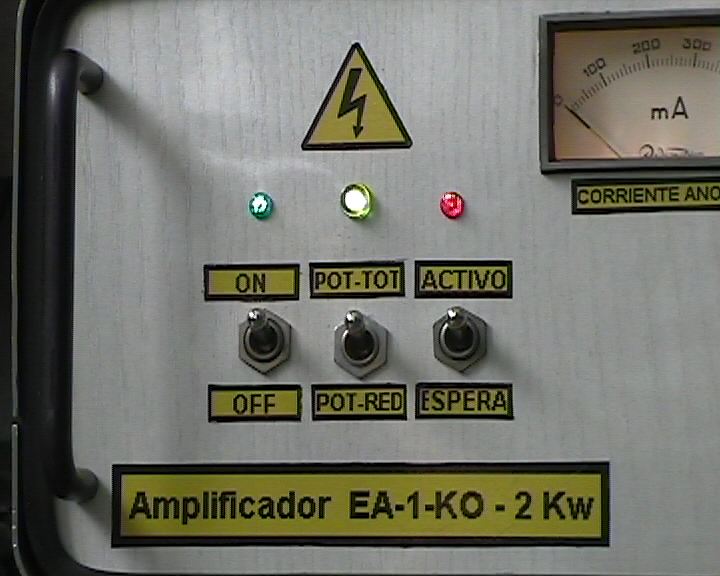

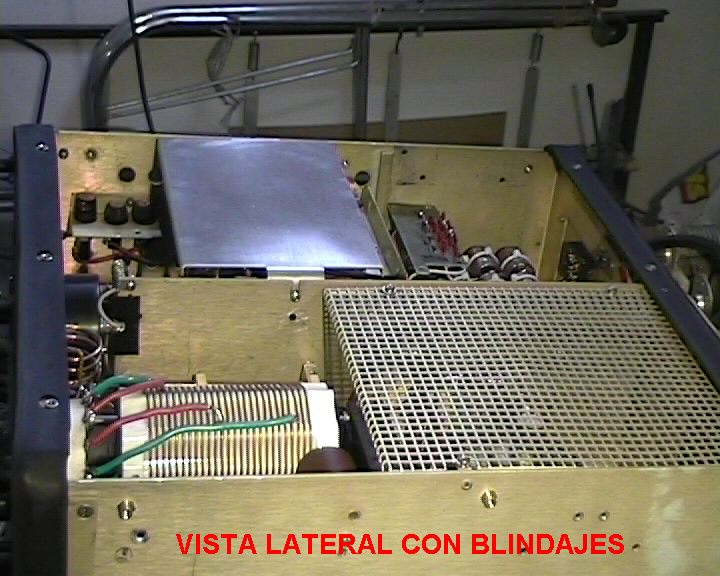

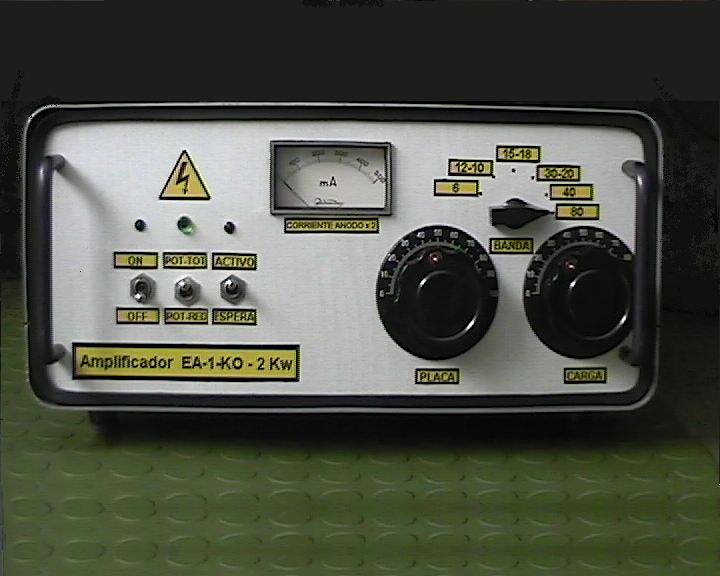

AMPLIFICADOR de 2 KW HF EA1KO



El presente montaje describe como construir un amplificador lineal que cubra desde la banda de 6 metros hasta la de 80 metros – se le puede añadir la banda de 160 mts con una bobina accesoria.

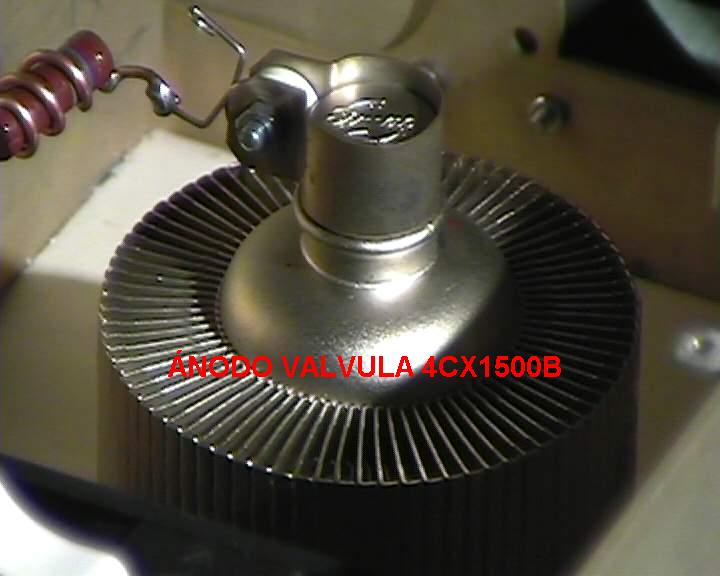

Utiliza una válvula Eimac tipo 4CX1500B en clase AB1 , y proporciona mas de 800 watios eficaces en la banda de 6 mts y mas de 1600 watios eficaces en el resto de las bandas, con una excitación de 95 watios.

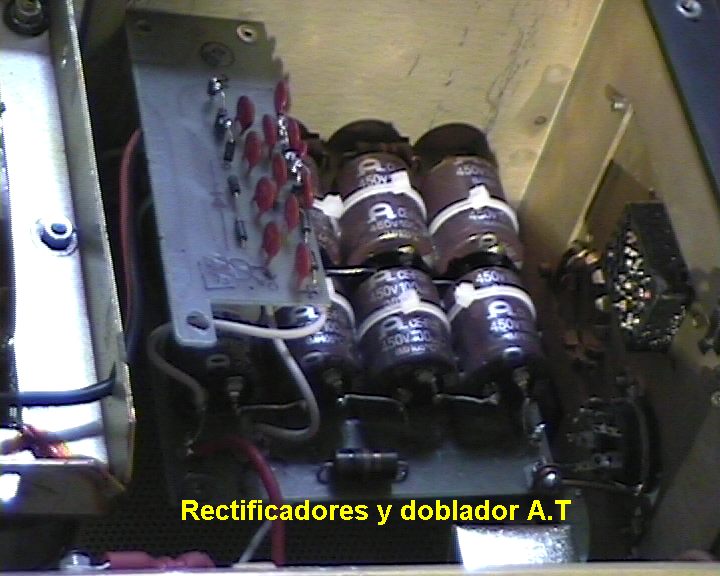

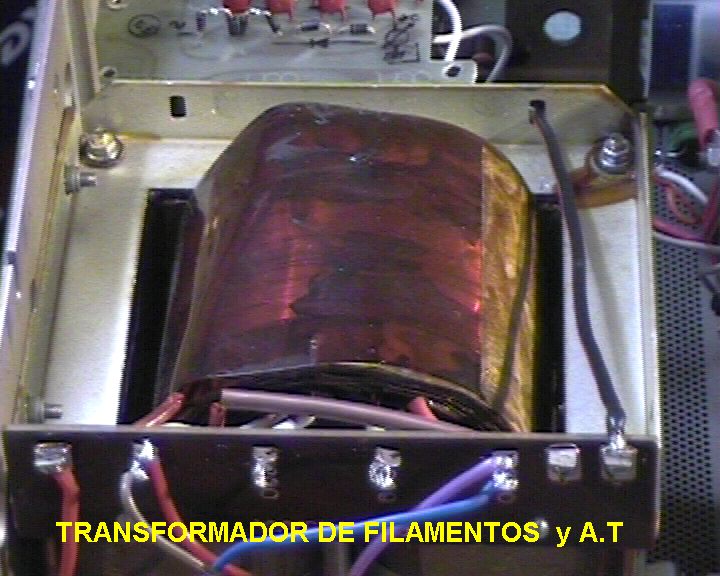

Se puede utilizar como transformador de alta tensión, un transformador recuperado de un horno de microondas, siempre que la potencia del transformador sea igual o superior a los 1900 VA.

La refrigeración de la válvula, en vez de realizarse con turbina, se hace con dos ventiladores de 12x12 centímetros, con la técnica que se denomina “flujo de aire cruzado”, con excelentes resultados y un muy bajo nivel de ruido.

Todos los componentes son fácilmente localizables, y pueden ser sustituidos por otros similares por lo que la construcción ofrece un amplio abanico de posibilidades.

ATENCIÓN A LAS ALTAS TENSIONES, SON MORTALES ; adoptar todo tipo de precauciones

Tensión de placa: 2.500 a 4.000 voltios

Corriente de placa: hasta 1 A

Corriente anódica de reposo: 45 mA

Potencias de excitación / Salida :

con 10 watios = 200 wts de salida p.e.p

con 25 watios = 400 wts de salida p.e.p

con 50 watios = 800 wts de salida p.e.p

con 95 watios = 2.100 wts de salida p.e.p

Ganancia típica del amplificador : 11 dB + - 1 dB

Para más información o detalles, se pueden dirigir al autor mediante correo electrónico a la dirección :

[email protected]







Pincha para descargártelo al disco duro

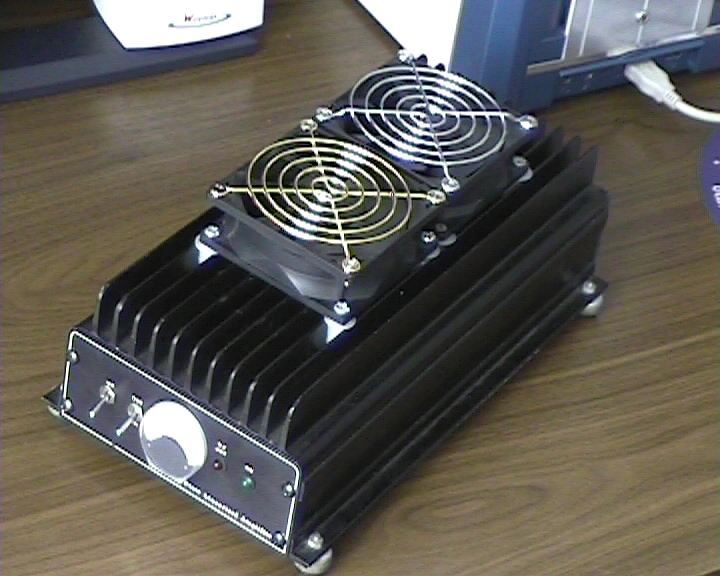

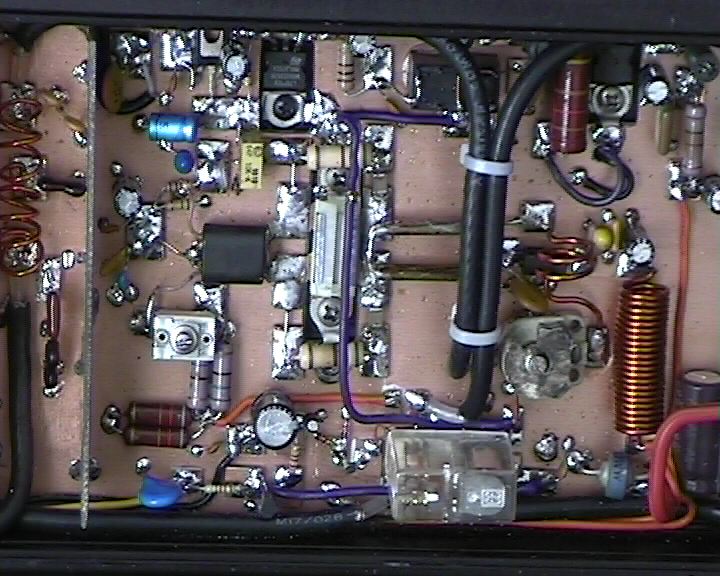

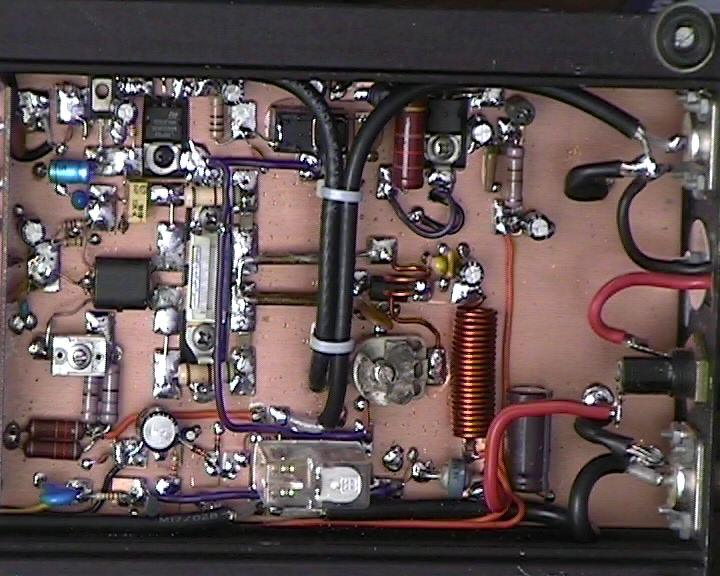

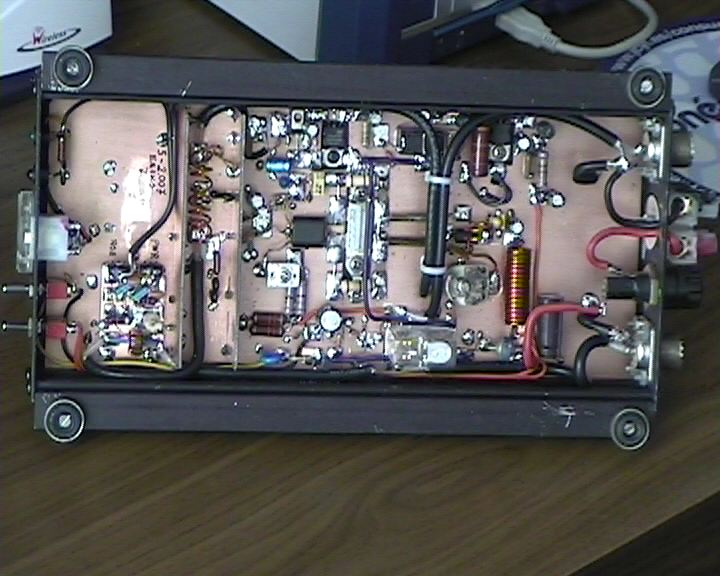

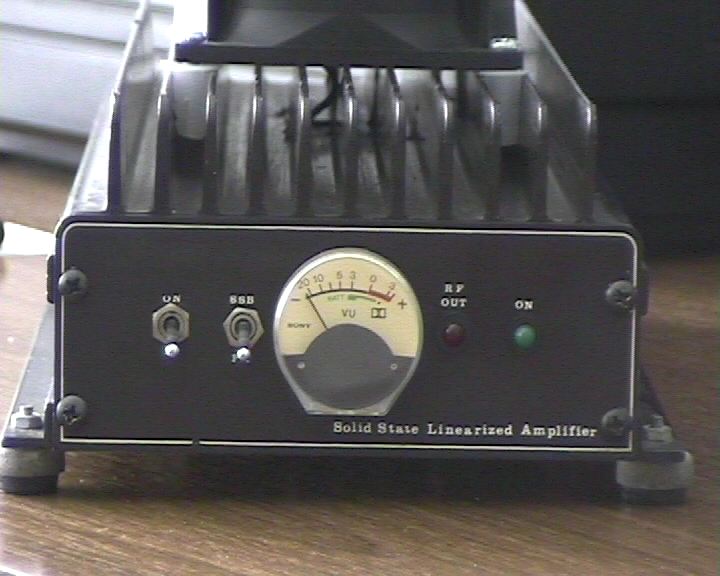

AMPLIFICADOR VHF 500W EA1KO

Este montaje es una pequeña variante del amplificador de 500 watios para HF-VHF EA1KO descrito en otro artículo.

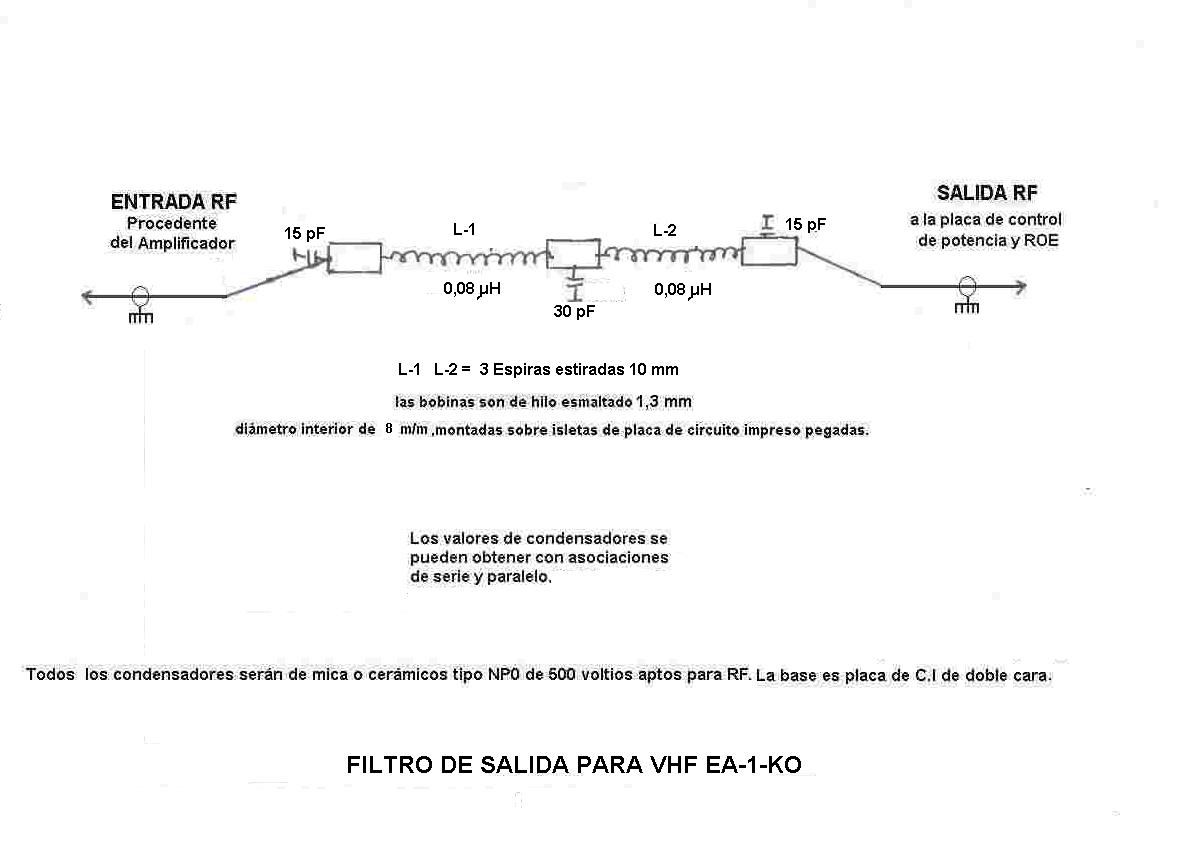

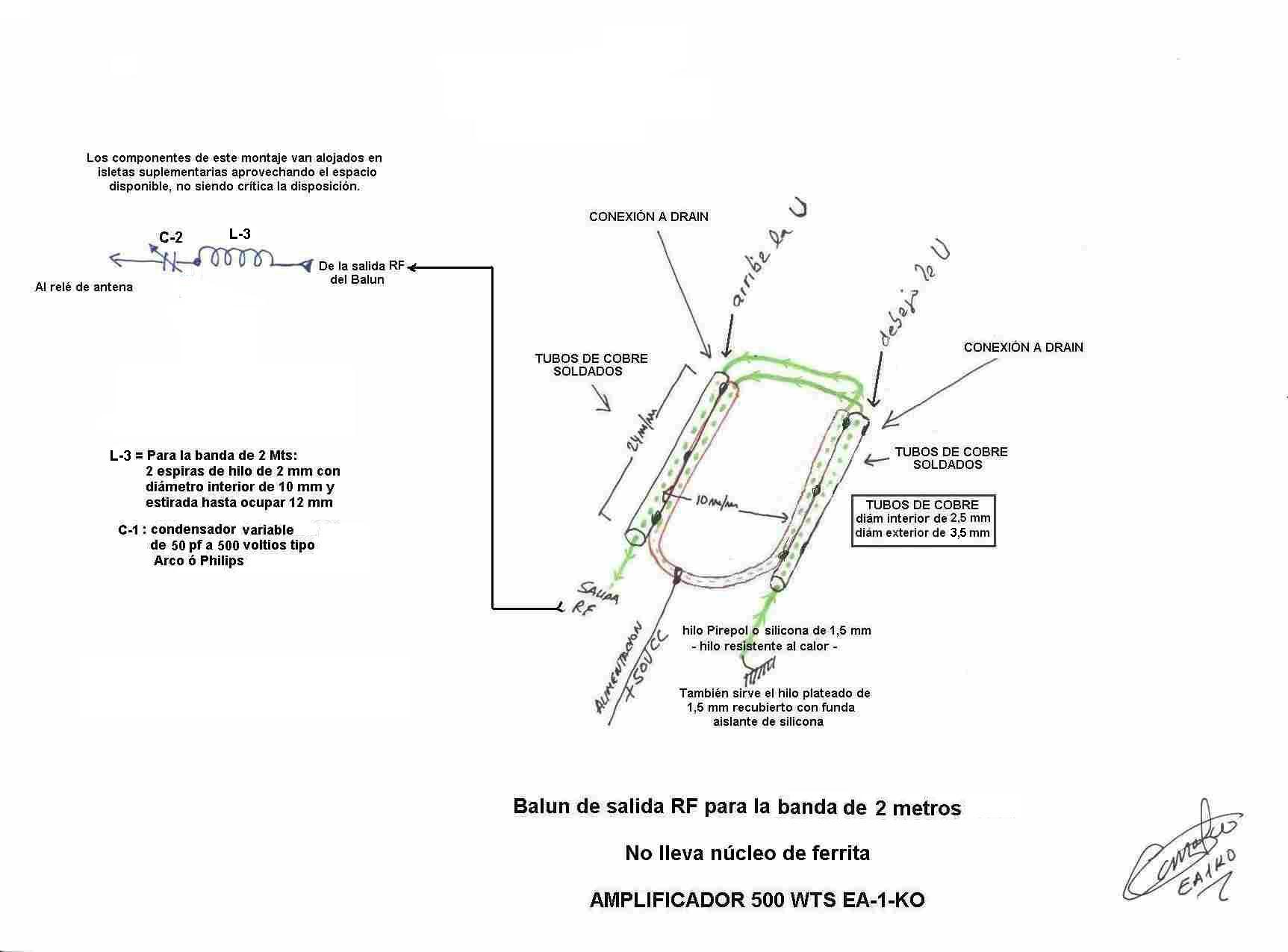

Se puede construir para cualquier gama de frecuencias comprendidas entre 50 Mhz y 220 Mhz, modificando únicamente la bobina L3 de salida y el filtro correspondiente.

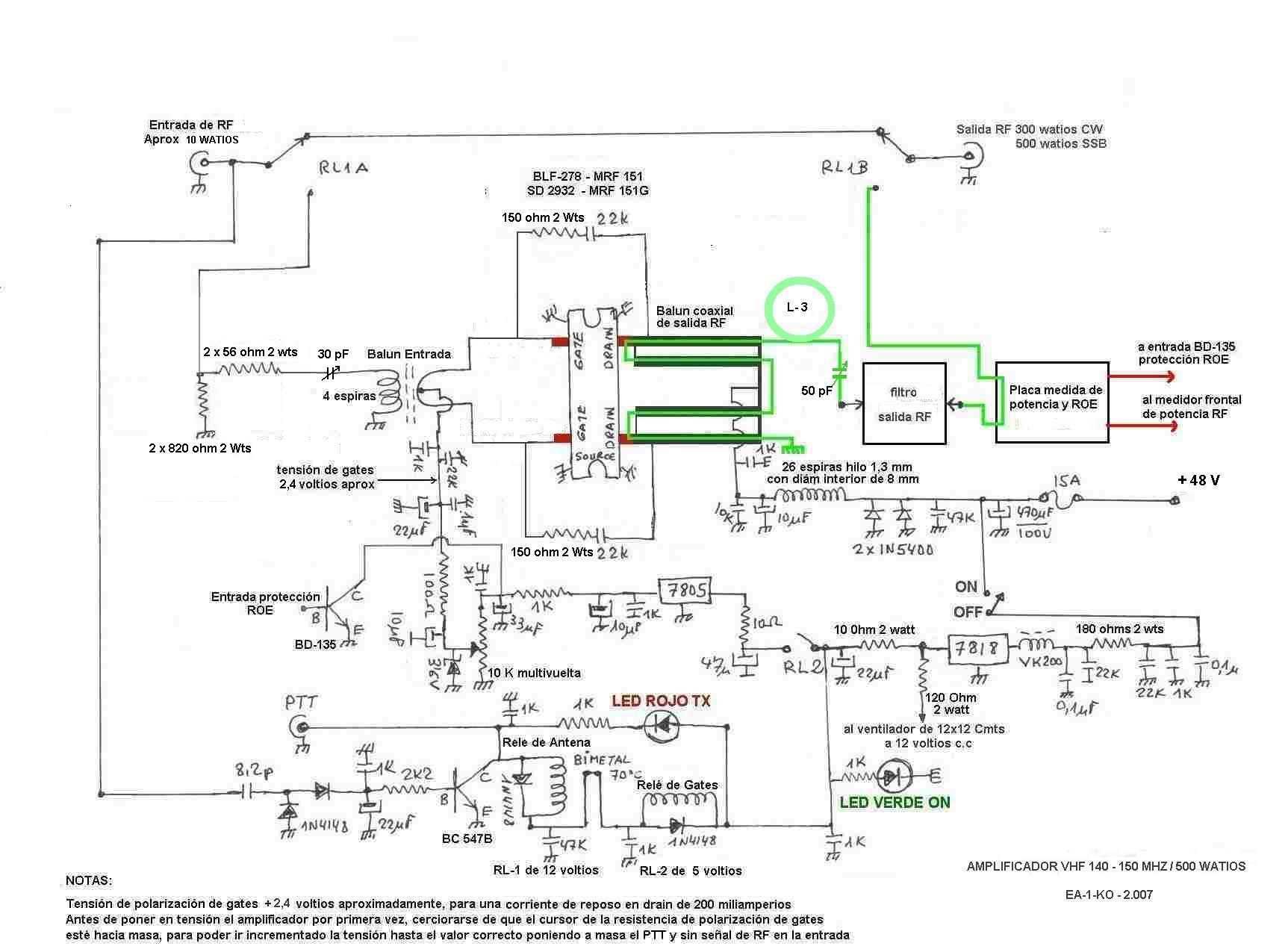

El esquema que se presenta, está diseñado para obtener 500 watios en SSB en cualquier frecuencia comprendida entre 140 y 150 Mhz, con una excitación de 10 watios.

Es importante el sistema de refrigeración por aire forzado, y el tener un buen volumen de elemento disipador, dada la elevada potencia de RF resultante.

Para cualquier detalle constructivo, se puede hojear el documento referido al montaje “Amplificador para HF-VHF de 500 watios EA1KO”, donde figuran los datos para confeccionar el balun de entrada, y el resto de los circuitos auxiliares de control, así como la plantilla de montaje si se desea, o el diseño para la banda de 50 Mhz.

Cualquier información adicional se puede solicitar por correo electrónico a la dirección e-mail : [email protected]



Pincha para descargártelo al disco duro





FUENTE DE ALIMENTACIÓN PARA AMPLIFICADOR EA1KO-500W



Este montaje describe la construcción de una fuente de alimentación regulada y estabilizada para su empleo en los amplificadores transistorizados de 500 watios HF EA1KO.

Básicamente consiste en un circuito controlado por un integrado tipo uA-723A , y otros transistores de potencia asociados, para conseguir una tensión de salida variable entre 30 y 48 voltios con una intensidad máxima de 50 amperios.

El transformador deberá poseer el secundario con intensidad acorde a las necesidades de uso.

En caso de querer alimentar un amplificador de 500 watios, las características del transformador serán:

Primario : 220/230 voltios

Secundario: 45 voltios 15 amperios

Si se desea alimentar dos amplificadores de 500 watios enfasados, entonces el tranformador será:

Primario: 220/230 voltios

Secundario: 45 voltios 40 amperios

La rectificación deberá hacerse con un puente rectificador de 50 Amperios a 220 voltios, de uso común.

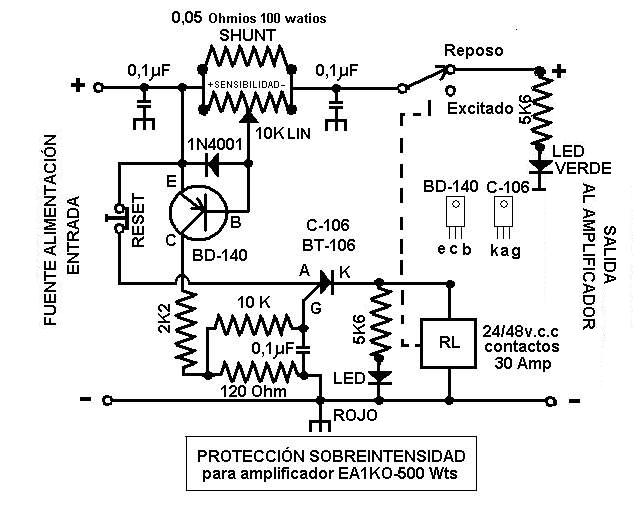

El circuito anexo de protección contra sobreintensidad, evitará al amplificador una posible destrucción por error de manejo de filtro de radiofrecuencia, sobreexcitación, ROE etc.

Es un circuito VITAL para no estropear el transistor inadvertidamente.

La resistencia Shunt donde se toma la muestra de intensidad, está hecha con una vuelta de hilo de nikcrom recuperado de una resistencia de hornillo doméstico o de una plancha , devanada sobre una resistencia bobinada de 25 watios de cualquier valor superior a 10 ohmios, o sobre cualquier otro soporte que aguante bien la temperatura, porque el hilo se calienta mucho como es normal.

El valor de la corriente de corte se debe de ajustar a unos 12 amperios, si bien en las primeras pruebas se pueden optar por valores más bajos, para comprobar su efectividad.

No hay ningún elemento crítico; cualquier consulta o ampliación de datos se pueden solicitar por correo electrónico al autor, en la dirección : [email protected].

Pincha para descargártelo al disco duro

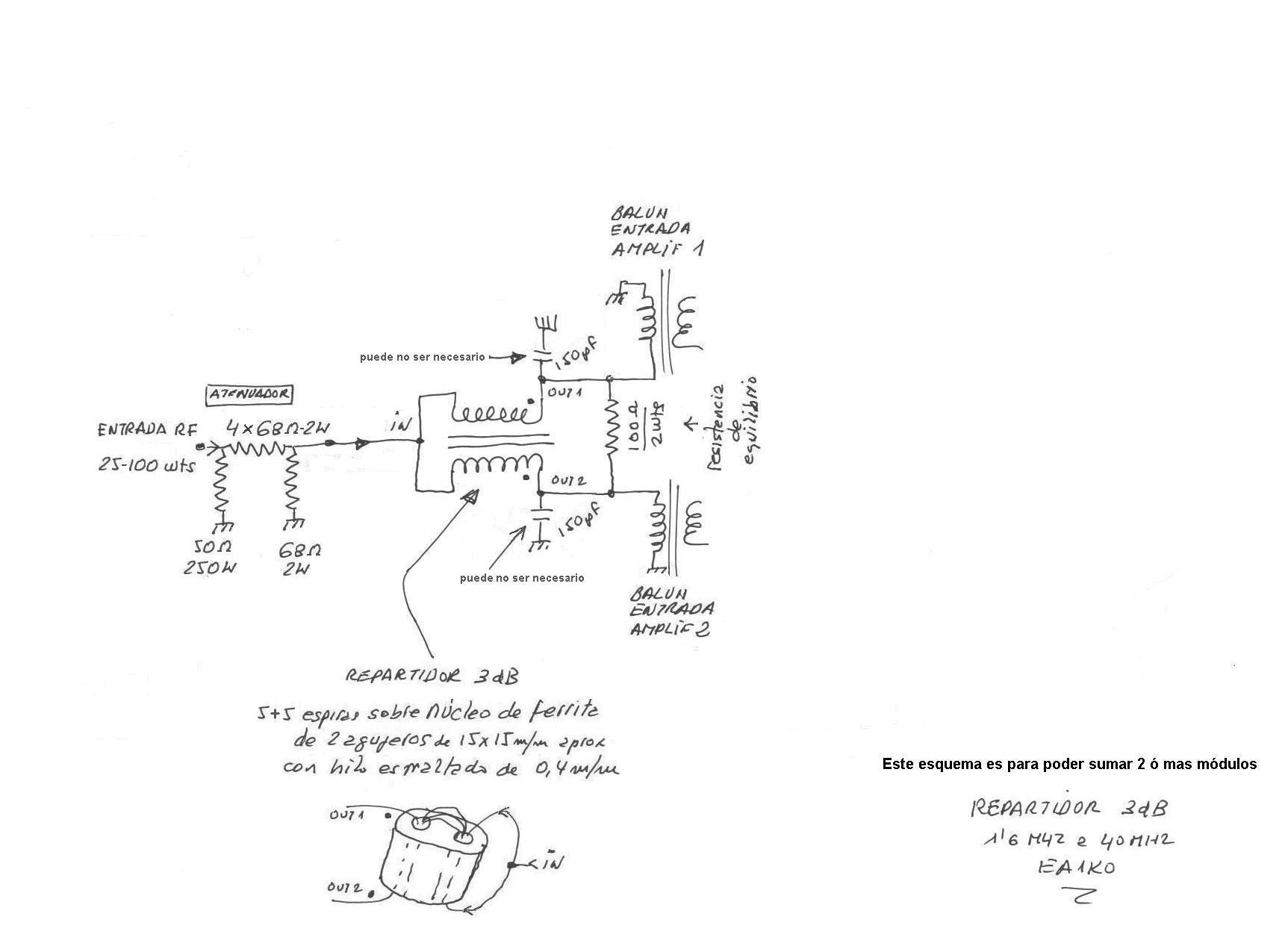

DIVISOR de 3 dB y SUMADOR de 3 dB EA1KO

Estos circuitos son conocidos en el argot técnico como Splitter de 3 dB y Combiner de 3 dB.

En términos coloquiales, significa que el circuito representado como divisor-splitter, tiene la propiedad de repartir la señal que recibe en su entrada, en otras dos señales de iguales características pero con una inversión de fase de 180 grados, y con un nivel de -3 dB en cada salida con respecto a la de entrada.

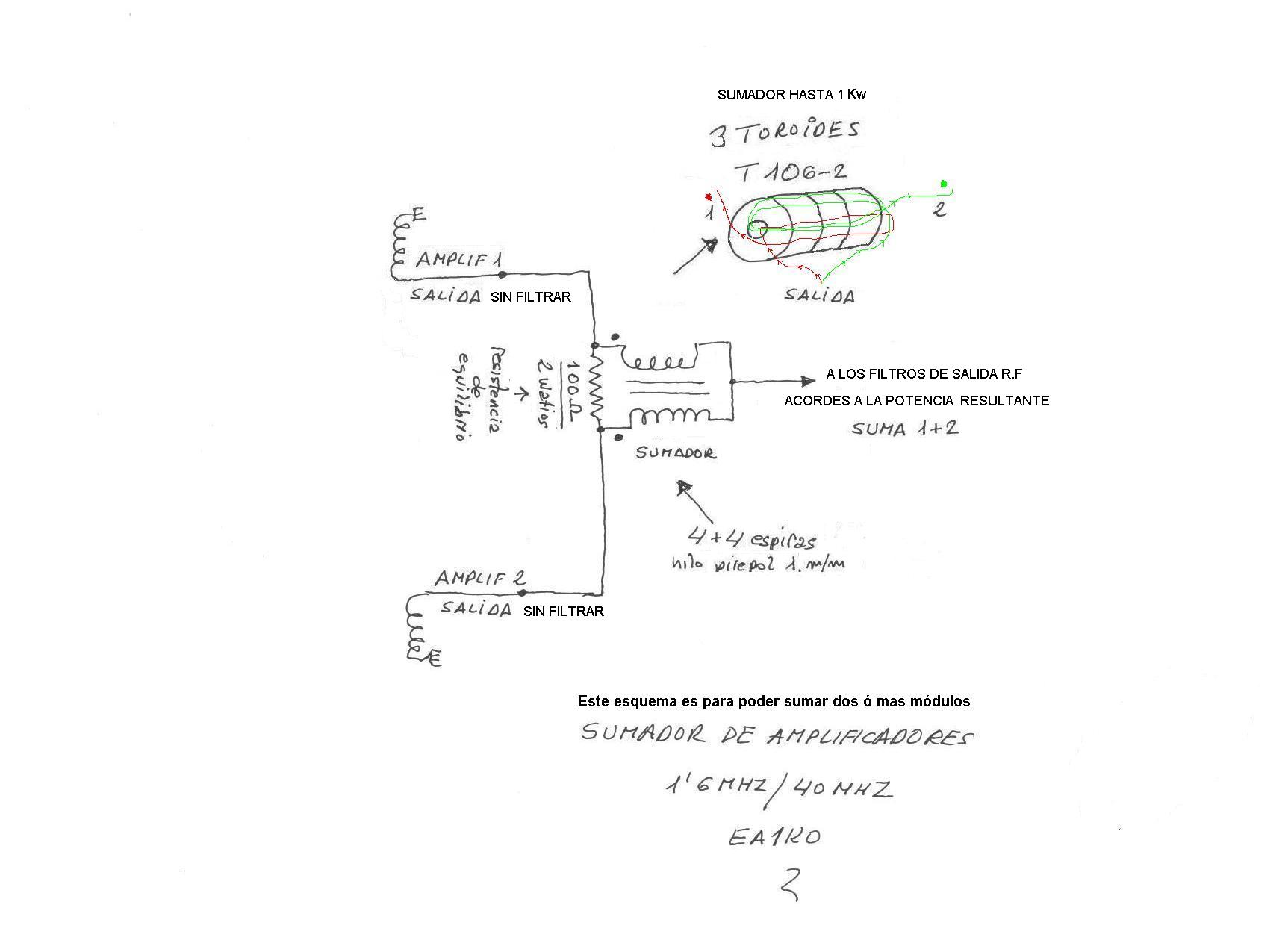

Por el contrario, el circuito sumador o combinador, permitirá sumar dos señales provenientes de diferentes amplificadores, siempre y cuando estén en: fase, amplitud y frecuencia.

Cabe deducir que estos diseños son para aquellos experimentadores que deseen sumar potencias, con el empleo de 2 ó más módulos amplificadores.

Exhiben las características inherentes a los circuitos de banda ancha, no siendo preciso sintonizar ningún punto, y confiando el equilibrio del sistema a simples cargas resistivas de 100 ohmios.

Con estos mismos circuitos, el autor ha logrado sumar cuatro placas amplificadoras de 500 watios EA1KO en HF, obteniendo una salida de potencia cercana a los 2 Kw.

Cualquier ampliación de información se puede solicitar a : [email protected]

Pincha para descargártelo al disco duro





CANCELADOR DE RUIDOS ANC-4 MODIFICADO

Pincha para descargártelo al disco duro

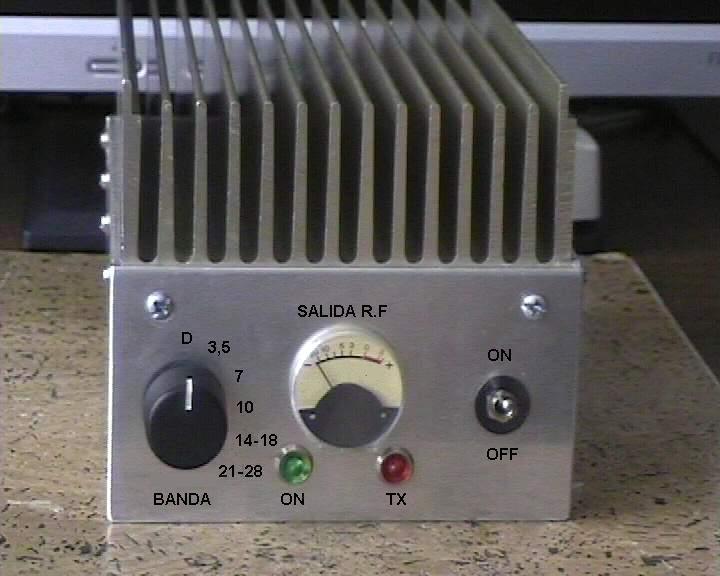

AMPLIFICADOR DE 500 WATIOS PARA HF , 6mts ó 2 m

==========================================================

Original de: Ramón Carrasco EA-1-KO

Versión 7 b, complementada con 23 fotografías



Pincha para descargártelo al disco duro

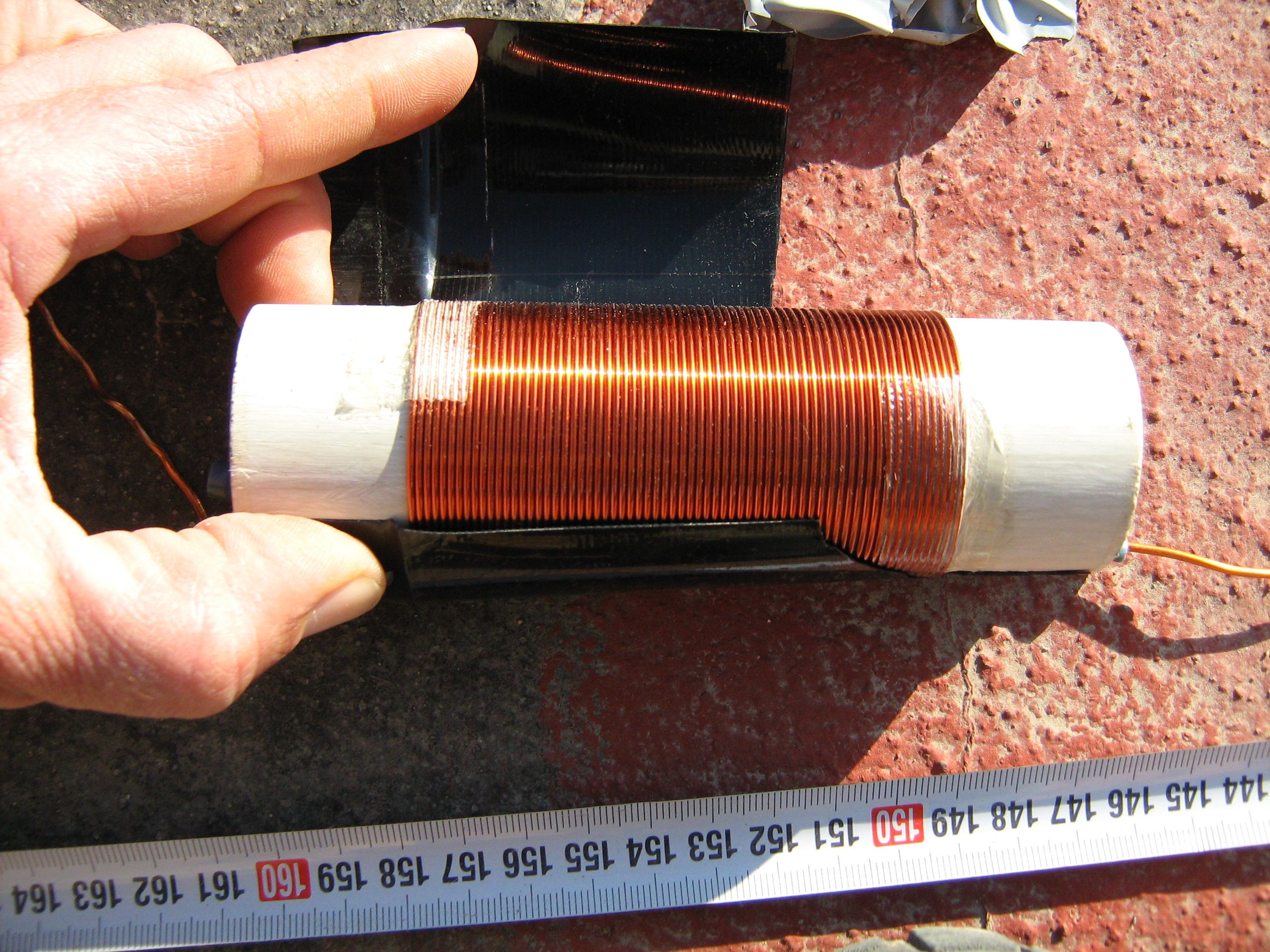

Kit de bobinas para añadir la banda de 80 metros a la antena G5RV versión corta

Pincha para descargártelo al disco duro

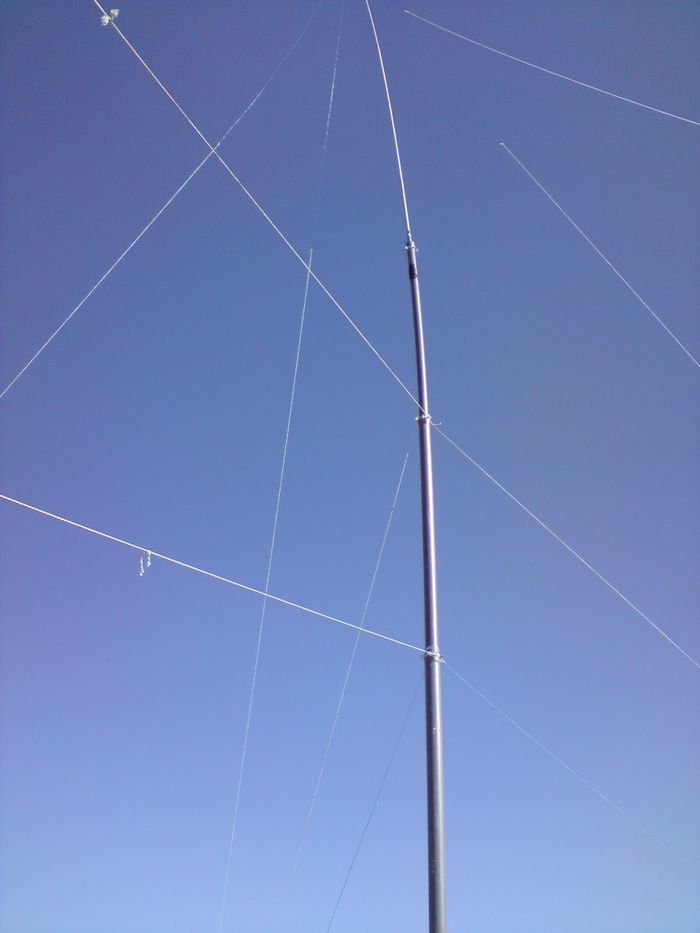

Antena para 160 Metros de EA1HAL

Pincha para descargártelo al disco duro

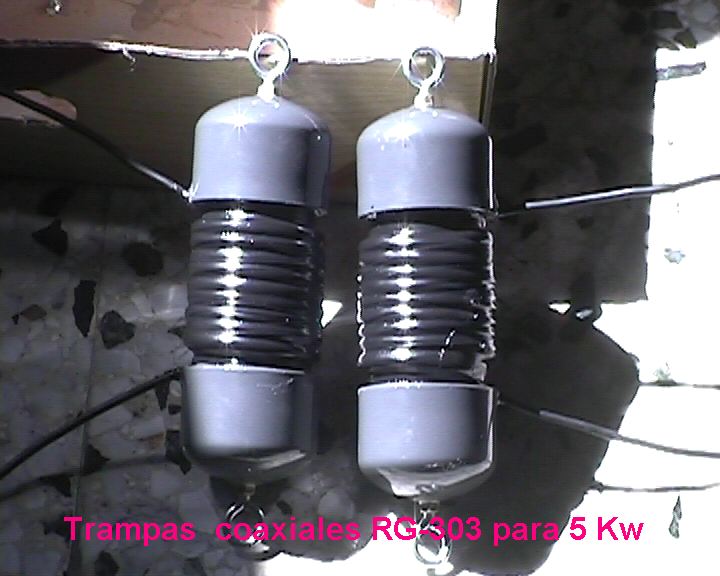

Trampas 80-40 EA1KO

Hola amigos:
Os adjunto unas fotos de las trampas que he confeccionado para un amigo, con cable coaxial RG-303/U de teflón.
  La trampa es de ley cuadrada y con resonancia en 7200 Kc/s, con vistas a cubrir el nuevo segmento asignado en los 40 metros.
  El tubo soporte es de 50 mm PVC de presión, al igual que las tapas ciegas; las hembrillas de sujección son de acero inoxidable.
  Para reducir peso, no hay tornillería para conexiones, y las tuercas utilizadas son de latón.
  Interiormente están sellados los posibles accesos al agua con sellador polímero, y una vez acabada la mecanización, lleva dos capas de pintura especial Krylon Epoxy, quedando el conjunto cristalizado.
  Si se desea, se le puede dar por todo el exterior, unas capas de pintura sintética en color claro, para evitar la absorción del calor.
  Según el fabricante del cable empleado " Shunner", el RG-303/U soporta hasta 1900 voltios r.m.s y hasta 6 Kw de RF.
  Las conexiones de las trampas a las secciones de la antena van efectuadas con hilo de 4 mm de diámetro.
  Esto es todo, aprovecho para enviaros un cordial saludo.
      Ramón EA1KO
