Преобразование осветителя ОИ-32, | ||||||||||||||||||||||||||||||||||||||||||||||
из лампового в светодиодное - просто и недорого. | ||||||||||||||||||||||||||||||||||||||||||||||
Душан Грујић, 15 октября 2012 | ||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||

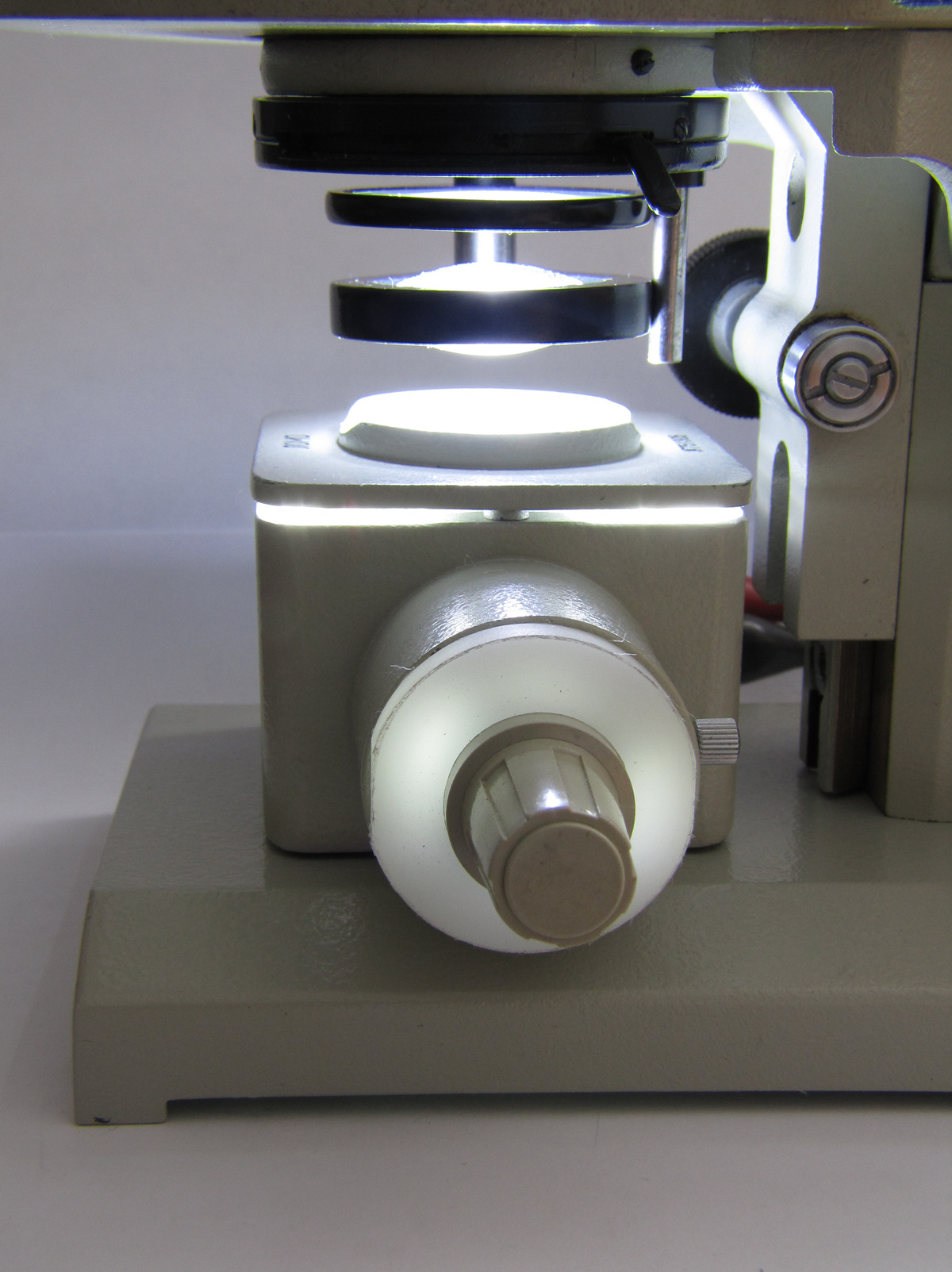

Фото
1. Завершена модернизация, осветитель
в
использовании. | ||||||||||||||||||||||||||||||||||||||||||||||
Микроскопы ЛОМО Биолам 70 Р2 и Д2 были выпущены с осветителем ОИ-32, где используется лампа накаливания 220 В, 15 Вт которая при использовании очень сильно нагревается, особенно в течение длительного периода работы. Эта ситуация вынудила меня задуматься о замене лампы накаливания на светодиод. Для моих экспериментов с мощными светодиодами, понадобилось преобразовать осветитель ОИ-32 для перманентной работы, из лампового, в светодиодное. Для источника питания светодиода я использовал модуль низкой стоимости - DC-DC Step Down Converter KIS-3R33S, 10 Вт, способный выдавать до 3А непрерывно. Этот модуль поставляется с заданным выходным напряжением 3,3 В. Тем не менее, его легко перестроить и получить выход на любое напряжение от 1,21 В до 10,43 В. А если схему изменить, то выходное напряжение можно получить до 20В. | ||||||||||||||||||||||||||||||||||||||||||||||
Окончательный
выбор пал на
светодиод 1 Вт "Pure
White"

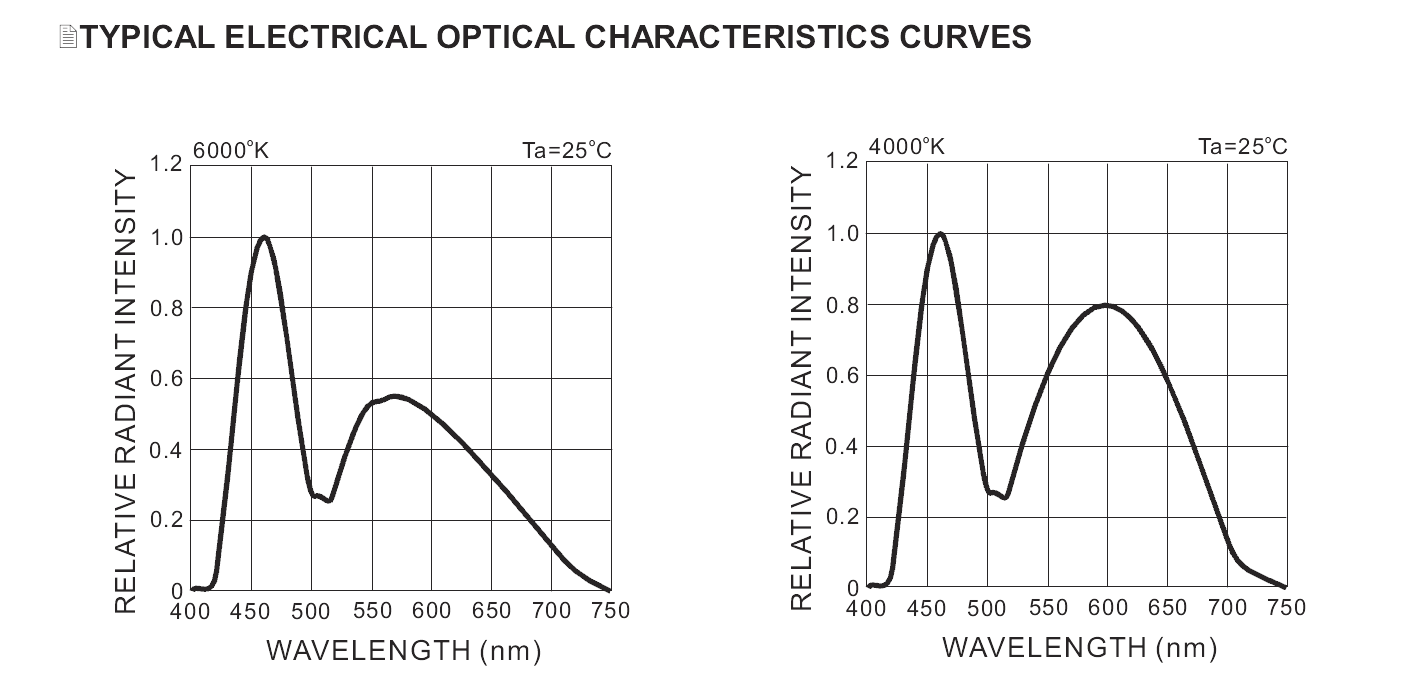

150 лм с цветовой температурой 6000 ° К. Что
позволило заменить им лампу 15 Вт, 90 лм,
которая перегорает слишком часто из-за
чрезмерного нагрева. | ||||||||||||||||||||||||||||||||||||||||||||||
Различные
светодиоды, разных производителей,
работают на различном максимальном,
непрерывном напряжении, которое в свою
очередь определяет максимальный ток,
протекающий через светодиод. Для защиты
светодиода и для того, чтоб обеспечить
стабильные характеристики света,
необходимо ограничить выходное
напряжение KIS-3R33S
модуля в соответствии с конкретными
требованиями для каждого типа светодиода,
как это предусмотрено их заводом-изготовителем. Для светодиодов, которые я использовал, производитель указал максимальное напряжение 3,6 В для светодиода 150 лм 1 Вт (HPB8-49KWHB) и 3,7 В для светодиода 235 лм 3 Вт (HPB8b-49K3WHB). Следуя инструкциям производителя, я ограничил максимальное выходное напряжение модуля, так чтоб подходило для любого из двух светодиодов. Я также хотел иметь возможность непрерывной регулировки яркости, поэтому использовал потенциометр для изменения яркости. Необходимые
модификации модуля заключалась в удалении
и замене трёх SMD
резисторов, что пришлось сделать
следующим образом. Модуль
очень маленький, размером 21x22x10
мм. Чтобы что-то изменить, надо снять
нижнюю крышку, а затем вытащить модуль из
корпуса, это не сложно, крышка на защёлках. Резисторы
R3,
R4
(оба помечены 513, т.е. 51 кОм) и R6
(помечен 332 т.е. 3,3 кОм) должны быть выпаяны и
заменены. R3
и R4
на 39 кОм и 180 кОм (порядок размещения не
имеет значения, так как они соединены
параллельно). Резистор R6
может быть заменён на любой из резисторов
51 кОм, которые остались ранее, от
R3
и R4
позиций. Дополнительные
компоненты: Потенциометр
логарифмический VR1
220 кОм (или 470 кОм, если используется
светодиод 3 Вт, чтобы поднять порог
выходного напряжения до 3,7 В) и коммутатор,
подключаются с «землёй» GND

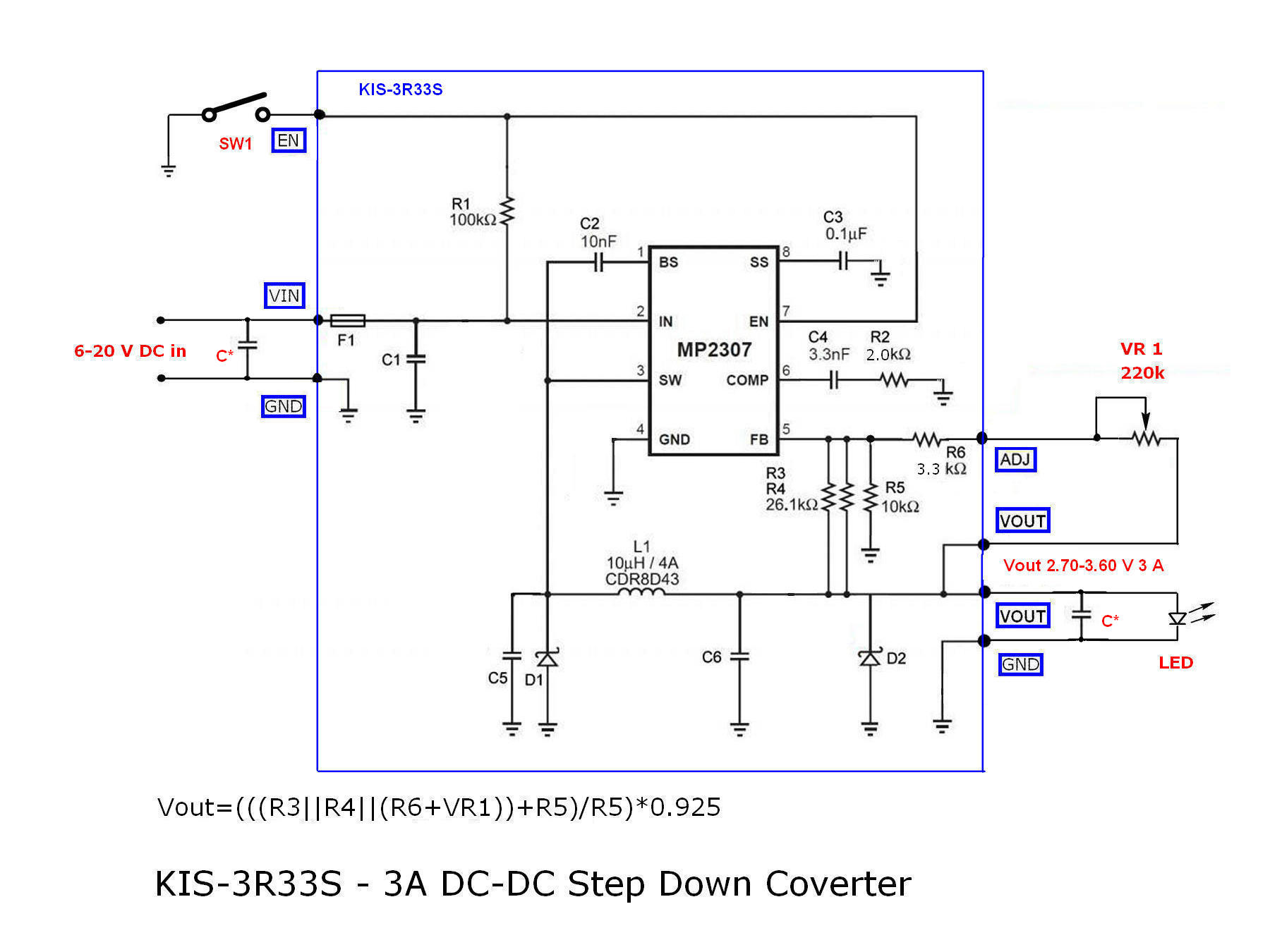

(отмечены на схеме и расположении
элементов) и к клемме EN,
на которые (через тумблер) подаётся
питание, необходимое для преобразователя
тока. Два
керамических конденсатора на 10мкФ / 25В,
один должен быть подсоединён к VIN
и GND,
а другой конденсатор к VOUT
и GND. Значение
резистора R6,
подобрано для предотвращения снижения до
2,70 вольт, иначе светодиод выключится.
Комбинация из резисторов R3,
R4,
R5,
R6
и VR1
определяет выходное напряжение в
соответствии со следующей формулой:
Vout = (((R3||R4||(R6+VR1))+R5)/R5)*0.925 Rx=1/(1/R1+1/R2+1/Rn) В
нашем случае Rx=1/(1/R3+1/R4+1/(R6+VR1))
Vout
будет выглядеть так:
| ||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||
Литература:
| ||||||||||||||||||||||||||||||||||||||||||||||

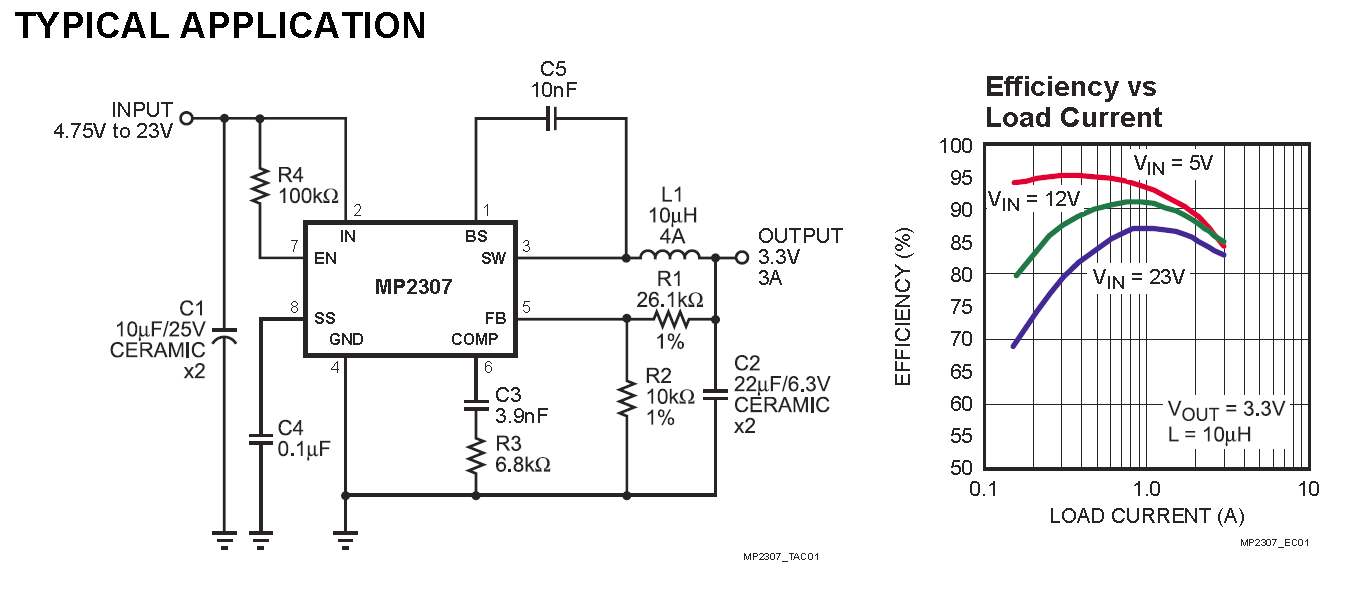

1. HPB8-49KxWHBx data sheet - HUEY JANN ELECTRONICS INDUSTRY CO., LTD. 2. HPB8b-49K3xWHBx data sheet - HUEY JANN ELECTRONICS INDUSTRY CO., LTD. 3. MP2307_r1.9 data sheet - Monolithic Power Systems, Inc. | ||||||||||||||||||||||||||||||||||||||||||||||

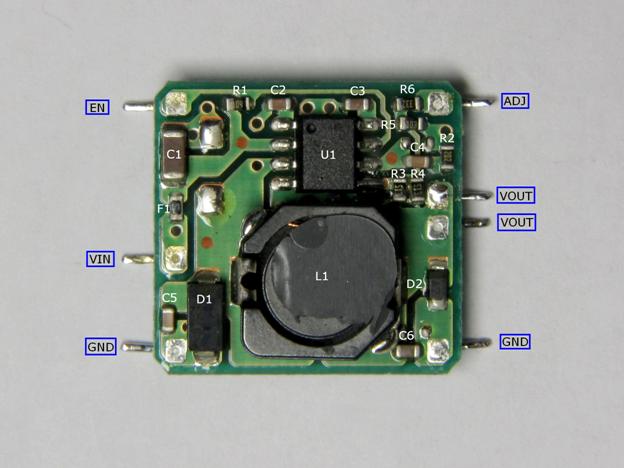

Фото
2.
Расположение элементов | ||||||||||||||||||||||||||||||||||||||||||||||

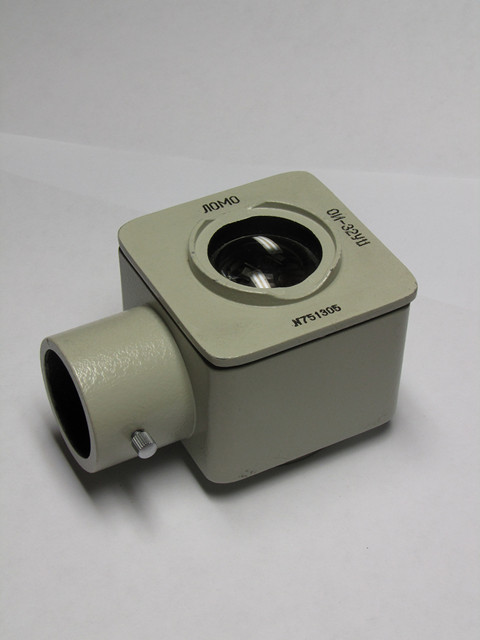

Фото
3. Осветитель
OИ-32
показан без узла лампы | ||||||||||||||||||||||||||||||||||||||||||||||

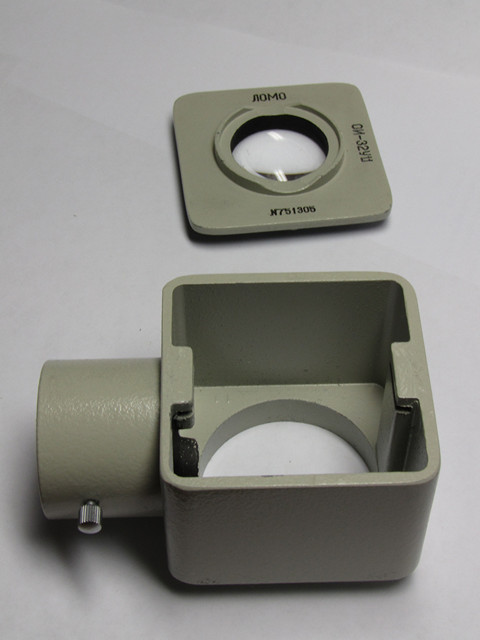

Фото
4.
Плата конденсора снята | ||||||||||||||||||||||||||||||||||||||||||||||

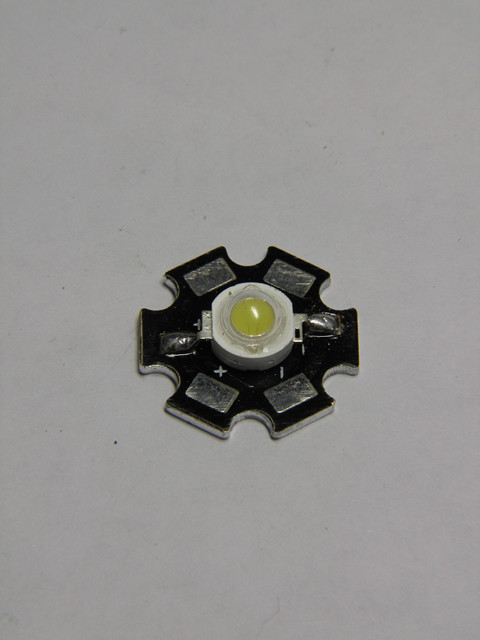

Фото
5.
1 Вт
светодиод | ||||||||||||||||||||||||||||||||||||||||||||||
Фото
6.
1Вт светодиод установлен на носитель /
радиатор | ||||||||||||||||||||||||||||||||||||||||||||||
Фото 7. Модуль, светодиод и потенциометр, подключённый для проверки. | ||||||||||||||||||||||||||||||||||||||||||||||

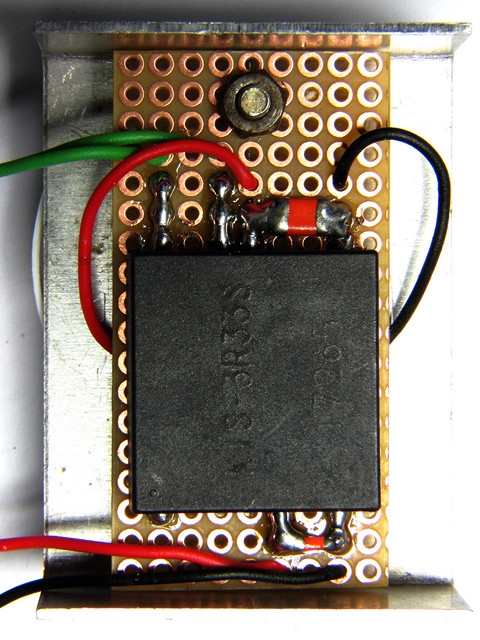

Фото
8.
Модуль установлен на печатную плату,
на нижней стороне держателя / радиатора | ||||||||||||||||||||||||||||||||||||||||||||||
Фото
9.
Узел светодиода смонтирован и
размещён внутри корпуса осветителя. | ||||||||||||||||||||||||||||||||||||||||||||||
Фото10.
Модернизация закончена. Осветитель
установлен в отверстие в основе
микроскопа. И
полностью готов к использованию. | ||||||||||||||||||||||||||||||||||||||||||||||
Опубликованного в журнале Micscape, издание ноября 2012 года. | ||||||||||||||||||||||||||||||||||||||||||||||
