§ Schmidt Trigger mit +Usat = -Usat
Ein invertierender Schmitt Trigger wird für folgende Vorgaben dimensioniert:
Uthreshold+ = 4V
Uthreshold- = -1V
Vcc = ±12V
Usat = 11.3V
Lösung
Man wählt R2 = 10K. Dann
Schematic
Man wervendet einen Operationsverstärker LF411.

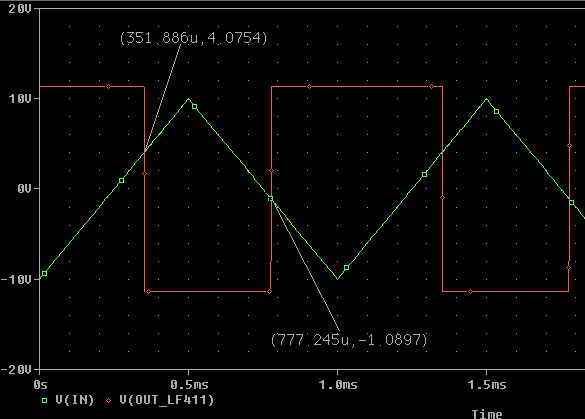

Simulationsergebnis
Man erkennt die Umschaltpunkte Uthreshold+ = 4V und Uthreshold- = -1V
