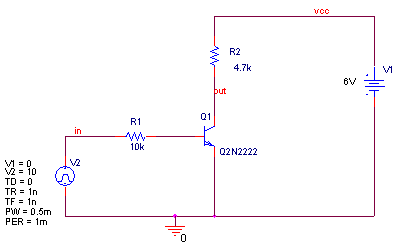

§ Inverter ( RTL: Resistor-Transistor Logic )

Case 1:

Wenn V(in) » 0V (low) dann

Ibase » 0A

Icollector = b×Ibase » Iemitter » 0A.

Es fließt kein Strom durch den Widerstand R2 und deshalb

V(out) » Vcc (high)

Case 2:

Wenn V(in) » 10V (high) dann

Ibase » [ V(in) - Vbe ] / 10k » [ 10 - 0.6 ] / 10k » 940 uA

Icollector = b×Ibase

Der Transistor Q1 schaltet ein und Vce » Vce,sat » 0V.

Man kann sagen dass V(out) mit Masse verbunden ist

(da die Spannungsabfall Vce » 0V).

Das heißt:

V(out) » 0V (low)
