Mercekler ve Işık Kaynakları :

Endoskoplar esas itibarıyla , içerisinde bir dizi mercek bulunan tüplerdir. Sistemin tasarımı, görüntünün kaç misli büyütüleceği yönünde  ve en uygun ışık iletişimini sağlamak üzere yapılır. Merceğin yapıldığı maddenin ışık gönderme (transmit)  özellikleri ve ışığın ne kadar yol kat edeceği design’ sırasında belirlenir.

Ancak son yıllarda yüksek hassasiyet ve çözünürlüğe sahip mikro chip’ lerin gelişmesiyle, endoskoplarda  CCD (charge couple device) kameralar kullanılmaya başlanmıştır. Bu tip kameralar kullanılan endoskoplarda, klasik mercek sistemleri sadece odaklama (focusing)  ve büyütme (magnifying)  amaçlı olup ışığın yayılması üzerinde etkisi yoktur.

Teşhis amaçlı laparoskopide   standart 150 Watt’ lık bir ışık kaynağı yeterli olabilir. Ancak cerrahi laparoskopide veya Kapalı Devre Renkli Televizyon (CCTV) kullanırken  250 Watt’ lık halojen lambalı bir soğuk ışık kaynağı gerekmektedir. Hemen hemen endoskopide kullanılan tüm ışık kaynakları Metal Ark Ampul ‘ lüdür.  Bu tip lambalar enkandesan  lambalara göre çok daha fazla aydınlatma sağlarlar. Ancak ışık şiddeti değişme aralığı küçük olduğundan, kullanılacak video kamera hesaplarında gözönüne alınması gerekmektedir.

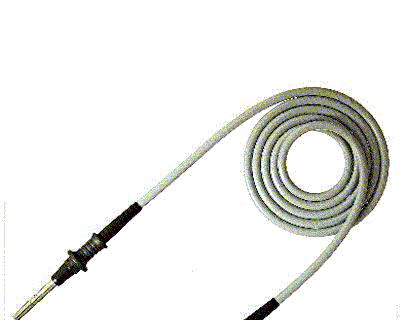

Resim6) A light Guide Cable

Video Kameralar

            Tıbbi uygulamaların hepsinde, klasik vakum tüplü kameralar yerine “Solid State “ microişlemcili chip  kameralar kullanılmaktadır. Solid State kamera chipleri iki çeşittir :

1)      CCD Chip (Charge Couple Device)

2)      MOS Chip ( Metal Oxide Semiconductor)

Genel olarak CCd chiplerin ışık hassasiyeti, Mos chiplerin de Çözünürlük (Resolution) yönünden üstünlüğü vardır.

Her iki tip (MOS ve CCD )  devre de , metalik veya silikon üzerine düşen ışık şiddetindeki değişimlerin, o yüzeyin elektriksel direncini değiştirmesi prensibine göre çalışır. Chip’ in nesneyi görüntüleyen yüzeyi, yatay tarama satırları şeklinde düzenlenen ve PIXELS (PICture  ElementS) denen dizilere (Array) bölünmüştür. Bir kamera chip’ inin çözünürlüğünü  işte bu Yatay Tarama Satırları(Horizantal Scanning Lines) belirler.
