มุมDIY. ภาค1 ภาคโฟโนอย่างง่าย
สร้างภาคโฟโน เพื่อต่อเล่นกับเครื่องเล่นแผ่นเสียงในราคาประหยัด
เรามาเริ่มต้นด้วยการสร้างภาคโฟโนหลอดกันดีกว่าครับ ด้วยวงจรที่เรียบง่าย ไม่ยุ่งยาก

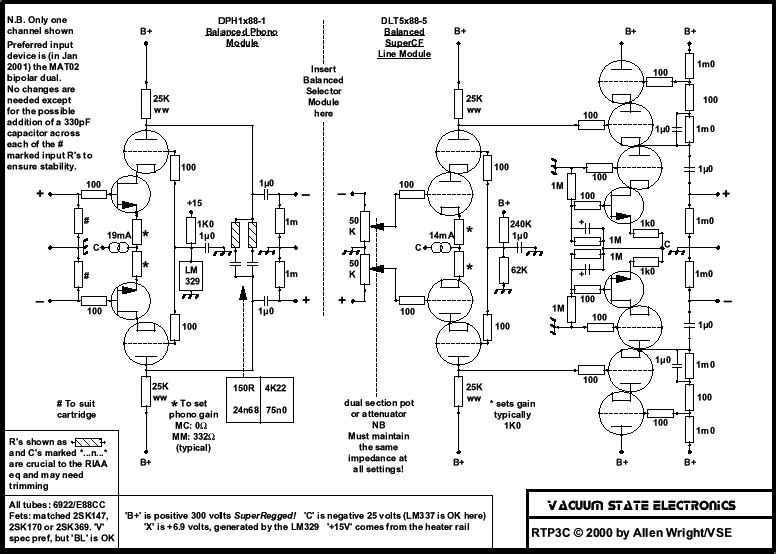

สะดวกในการสร้างและหาอุปกรณ์ได้ง่ายCLICK
ดูรูปวงจร ที่สำคัญเสียงไม่ใช่เล่นๆ แต่
่ปัญหาในการสร้างโฟโนหลอดนี้ก็คือ สัญญาณรบกวนครับ เนื่องจากหัวเข็มของแผ่นเสียง
นี้มีเกนการขยายค่อนข้างต่ำมาก ดังนั้นการออกแบบจะต้องให้ภาคขยายมีอัตราการ
ขยายที่สูง ภาคแรกของวงจรที่เรานำมาเสนอนี้จะใช้ FET เป็นตัวขยายในภาคแรกเพราะ
FET นี้ สัญญาณรบกวนจะต่ำ รูปวงจรนี้เรานำมาจากเวป vacuumstate.com ทางเราจึงได้เริ่มลงมือสร้างมันขึ้นมาและนำประสบการณ์ที่ได้มาแบ่งปันเชื่อไหมครับว่า
ชุดอุปกรณ์ทั้งหมดในชุดนี้ราคาหลายหมื่นทีเดียวแต่เราสร้างขึ้นโดยหาซื้ออะหลั่ยจาก
บ้านหม้อ ในราคาไม่กี่พัน จะสังเกตุว่าวงจรถูกแบ่งเป็น2ภาค ภาคแรกจะเป็นภาคโฟโน
ครับ ส่วนภาคหลังจะเป็นภาค LINE และในวงจรเป็นแค่ข้างเดียวนะครับ ถ้าจะทำต้องใช้
้อุปกรณ์เพิ่มขึ้นมาอีกชุดครับ
เคล็ดลับในการสร้าง
1.ก่อนทำการสร้างเราต้องเช็คค่าอุปกรณ์แต่ละตัว ให้มีการเมทชิ่งกันทั้งข้างซ้ายและ
ข้างขวา บางทีอุปกรณ์บางตัวค่าผิดเพี้ยนไป ทำให้เสียงออกมาทั้งสองข้างต่างกันก็เป็น
ได้ครับ
2.ทำการชิลด์ป้องกันสัญญาณรบกวนให้กับตัวหลอด ง่ายๆครับ ใช้แผ่นทองแดง ม้วน
เป็นกลมๆขนาดเท่ากันกับตัวหลอดครอบลงไปที่หลอดแต่ละตัวและทำการต่อชิลด์
ทองแดงนี้ลงกราวด์ด้วย
3.การออกแบบภาคไฟสูงและไฟไส้หลอดต้องออกแบบอย่างพิถีพิถัน ไฟต้องเรียบมากๆ
ไม่เช่นนั้น ฮัมแน่นอนครับ
4.สายที่เชื่อมต่อภาคอินพุทต้องสั้นที่สุด พูดง่ายๆคือออกแบบให้ใกล้ๆอินพุทของหลอด
เลยครับ
5.ภาค RIAA จะต้องใช้อุปกรณ์คัดเกรดอย่างดี สามารถปรุงแต่งตามแนวเสียงที่เราชอบได้
6.ไม่ควรใช้ตัวต้านทานคาร์บอนในภาคโฟโนครับ เพราะมีสัญญาณรบกวนมาก ให้ใช้ตัว
ต้านทานแบบเมลทัลฟิล์มแทนครับ
7.อย่าลืมวัดไฟภาคเอ้าท์พุทก่อนจ่ายให้ปรีแอมป์ของคุณนะ เกิดต่อผิดขึ้นมา มีไฟไหลเข้า
ปรีแอมป์แล้วคุณจะหนาว
****RIAAคือมาตรฐานที่กำหนดขึ้นในการบันทึกแผ่นเสียง โดยสัญญาณที่บันทึกจากแผ่น
เสียงจะถูกยกระดับทางความถี่ให้สูงขึ้นก่อน เนื่องจากในการบันทึกในระดับเสียงปกตินั้น
ที่ความถี่ต่ำจะทำให้ร่องเสียงในการบันทึกใหญ่ จึงก่อให้เกิดความเพี้ยนและมีสัญญาณ
รบกวนทางความถี่สูง เมื่อเราทำการบันทึกโดยวิธีการ RIAA จะทำให้ใช้เวลาในการบันทึก
น้อยลงและทำให้สัญญาณรบกวนต่ำลง ดังนั้นในภาคโฟโนจึงต้องสร้างภาคRIAAเพื่อกด
ระดับสัญญาณความถี่สูงนี้ให้ได้สัญญาณเสียงปกติเหมือนเดิม ดูข้อมูลเพิ่มเติมได้ที่
www.riaa.com
และคอยพบกับผลงานการสร้างเครื่องเสียงด้วยหลอดชิ้นต่อไปในเดือนหน้า
รับรองมีสนุก
มาให้ลองกันอีก ที่สำคัญราคาประหยัดครับ UPDATE 19/11/44
