DX EN SATÉLITES





       Además de la recepción de televisión directa en el hogar, la información sobre condiciones meteorológicas y el sistema de localización GPS, Global Position System –que opera en 1 575.42 MHz.- son dos de los usos más conocidos de los satélites. Pero hay más. Mucho más.

     Un satélite es un objeto que gira alrededor de un planeta. Un satélite artificial es cualquiera de los objetos puestos en órbita alrededor de nuestro planeta, con fines de científicos,  de espionaje, meteorológicos o de telecomunicaciones, estos últimos están dirigidos a facilitar las radiocomunicaciones entre dos o más lugares en la superficie terrestre.

      El primer satélite artificial fue el Sputnik –significa “compañero” o “camarada”-,  lanzado por la URSS el 4 de octubre de 1957.  Emitía una señal continua en Código Morse, a manera de breve saludo, en 40 005 y 20 005 Khz. Así,  fue  fácil sintonizar el primer satélite, con un receptor de ondas cortas y una antena de hilo sencilla.

      Existen diferentes tipos de órbitas satelitales. Los geoestacionarios se ubican aproximadamente a 35 800 kilómetros de altura sobre y enfrente del ecuador.  Al moverse a la misma velocidad de rotación de nuestro planeta, se mantienen permanentemente enfrente –o “arriba”- de un punto de la superficie terrestre.  Un segundo tipo de órbita es la circular, aunque es necesario aclarar que no es exactamente circular, sino que recibe esta denominación para diferenciarla del tercer tipo de órbita, la elíptica, en esta última las distancias mínima y máxima del satélite a la superficie terrestre –perigeo y apogeo- presentan una mayor diferencia de proporción, esto es, esta órbita es más excéntrica.

      La órbita baja es la más común. Sus satélites se ubican  entre los 400 y los 1500 kilómetros de altura, pueden pasar varias veces en el mismo día sobre un punto determinado en la superficie y la duración de cada “pase” es de hasta 20 minutos,  dependiendo de la altura a que se localice y la velocidad que tenga.  Los más elevados pueden tener una sombra o huella de algunos millones de kilómetros cuadrados.





      Dos receptores para la recepción en VHF de informaciones meteorológicas vía satélite. El dispositivo blanco junto al segundo receptor es una antena.

      En la órbita elíptica la altura de un mismo satélite puede variar entre algunos miles hasta los 38 000 kilómetros de altura, por lo que puede permacer viendo un punto sobre la tierra por más tiempo. La recepción de señales para televisión directa al hogar vía satélite proviene de vehículos tipo geoestacionarios, y de esta misma zona se originan también las señales que proveen estaciones de radio –tanto de carácter público –en las bandas  "C" y "Ku", en los 4GHz  12GHz respectivamente-y sin costo como los de paga –DirecTV, Sirio, etc-, así como otros servicios.  El GPS, servicios meteorológicos, de inteligencia, etc., son  desarrollados en satélites de órbitas circulares y elípticas,  tal como lo son los servicios de los radioaficionados,  sobre estos últimos se desarollará el contenido de este tema.

     Un satélite de radioaficionados ayuda a establecer comunicación entre dos radioaficionados, y   usando otros medios y vías de propagación no podrían hacerlo o les sería más difícil. Equivaldría a una repetidora, con las características que es móvil y que por lo tanto puede ser usada por personas de todo el mundo en determinados momentos y circunstancias



.

Oscar 1,  en medio el RS 15 Radio ROSTO de Rusia,  y el israelí Techsat  Oscar 32.





     Organizaciones de radioaficionados pusieron en órbita el 12 de diciembre de 1961 el denominado OSCAR –Orbiting Satellite Carrying Amateur Radio-, que también fue el primer satélite no gubernamental de la historia-, para comunicaciones entre ellos.  Posteriormente pusieron mas satélites pequeños en órbita, aprovechando a manera de “raid”, "raite", "push", "llevada" o “aventón” los lanzamientos originalmente destinados para otros vehículos espaciales.      También han utilizado a otros satélites gubernamentales o de instituciones educativas o de investigación, empleando parte del volumen del vehículo con sus equipos de recepción y transmisión denominados “transponders” o transpondedores, como es el caso de los satélites Saudisat 1A y 1B o el  El TiungSat-1 de Malasia. En satélites los radioaficionados usan frecuencias ubicadas en las bandas de 10 metros, 2 metros, 70 cms 24 cms y 13 cms, equivalentes a los 29, 145, 435, 1270 y 2400 MHz.

   Deben tenerse en cuenta varios principios técnicos para la recepción de señales de satélites. Entre ellos, tenemos el de cobertura mientras más alto se localice un satélite será mayor el área a cubrir –“sombra” o huella- en la superficie terrestre. Existen dos tipos de órbita: baja, entre 400 y 1600 kilómetros de altura, y alta a más de 30 000 kilómetros. Cuando se trata de un satélite en órbita alta,  el área de cobertura es mayor, pudiendo sintonizarse solo señales si nos encontramos en su sombra.  La señal del satélite será más intensa mientras más se encuentre perpendicular respecto al lugar de la superficie en donde nos encontremos. Algo también importante es conocer el efecto Doppler que presenta la frecuencia que recibimos de un satélite: es similar a lo que presenta una onda sonora generada por una sirena policíaca, el tono de este sonido es diferente comparando cuando el automóvil se encuentra acercándose y alejándose de un observador, que distingue una clara variación de tono en el sonido que escucha. En el caso de los satélites, el fenómeno se presenta como un corrimiento en la frecuencia, esto es,  antes y después de su paso es necesario ajustar el receptor 10 ó 5 kilohertz –subir la frecuencia, al aproximarse el satélite, y bajarla conforme tiende a alejarse-,  aunque el transmisor del satélite siga emitiendo en la misma frecuencia de siempre.

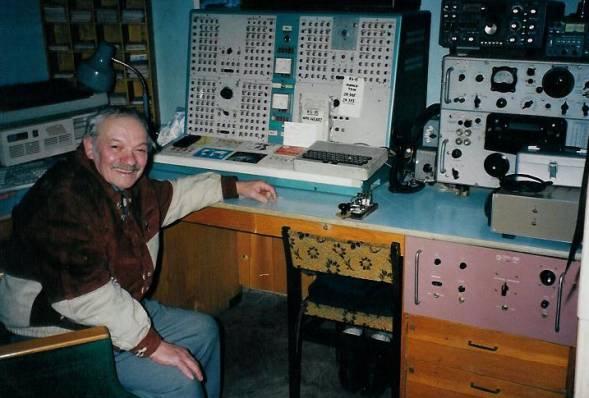

     Un radioaficionado en la estación de monitoreo de un satélite para radioaficionados; y anverso y reverso de una QSL que verifica la escucha de una comunicación vía satélite en ondas cortas.



     Los radioaficionados emplean diferentes modos o modalidades –CW, Packet, RTTY, SSTV, etc- para comunicarse vía satélite, cuando un radioaficionado emite en una señal, que es recibida, amplificada y retransmitida por el satélite, y otro radioaficionado la recibe y le responde al otro colega. Dos  estaciones pueden comunicarse por esta vía cuando se encuentran localizadas en el preciso momento en la misma sombra del satélite simultáneamente.  Normalmente  emplean una frecuencia diferente para subir una señal al satélite –uplink- que la empleada por este para bajar la señal –downlink-. Esto se realiza con el fin de evitar interferencias entre ambos haces, siendo superior siempre la frecuencia ascendente. La potencia máxima que usa un radioaficionado es de 100 vatios,  de usarse una mayor potencia se inhibe el equipo de satélite, dejando temporalmente de funcionar.   Quienes practican esta modalidad emplean diversos programas para predecir con total precisión el paso de los satélites sobre su estación.  No necesariamente se requiere que un satélite se encuentre exactamente encima del radioaficionado para obtener un alto rendimiento en la comunicación, en la mayoría de los casos basta con que el vehículo se encuentre sobre el horizonte.  En este último caso el alcance por esta vía será mayor.

       Los satélites también desempeñan la función de telemetría, que consiste en la transmisión de señales sobre determinadas condiciones de los equipos del satélite o de su entorno inmediato. Estas señales, de acuerdo con la claridad con que se reciban,  también son útiles para analizarlas condiciones de propagación y determinar la posibilidad de uso inmediato del satélite por parte del radioaficionado.







   Una antena Turnstile, en la parte superior del mástil. No es más que un par de dipolos cruzados horizontales, alimentados con desfasaje de 90º para polarizar en modo circular y con reflector por debajo. Como puede apreciarse, no necesariamente se requiere de una costosa y enorme antena parabólica para trabajar la recepción de satélites. A la derecha, un moderno receptor para sintonizar señales satelitales en varias bandas.



      Ejemplos de  comunicaciones hechas entre radioaficionados vía satélite:

JA3KWZ  2401326.  F8GB        CW vía AO-40                 F2221
JA3KWZ  2401326.0 F8GB        CW vía AO-40                  2221
JA3KWZ  2401355.0 IZ0AYB      CW vía AO-40                  2218
JA3KWZ  2401355.  IZ0AYB      CW vía AO-40                 I2218
JA3KWZ  2401325.0 F/ HB9RM    CW vía AO-40                  2206
JA3KWZ  2401325.  F/ HB9RM    CW vía AO-40                 F2206
JA3KWZ  2401326.  YL85LW      RTTY vía AO-40              YL2158
JA3KWZ  2401326.0 YL85LW      RTTY vía AO-40                2158
F6HTJ   2401375.  F6CBC       with F1TE on AO-40           F2130
[email protected] 2401375.0 F6CBC       with F1TE on AO-40            2130
DO4BMW   145950.0 IK0WGF      SAT AO-7 JN52VC - 55 -      si1954
DO4BMW   145950.0 DL7UFN      SAT FO-29 - JO62RM - 55     DL1514
DO4BMW   145950.0 YU1GT       SAT FO-29 - KN04LP - 55       1514
DO4BMW   145950.0 G8ATE       SAT AO-7 IO92CP - 55 -      Si1423
DO4BMW   145950.0 DC8TS       SAT FO-29 Peter - JO62PO - 55 1355
EA5AAJ   435845.0 UA1ALI      5/5 vía FO-29               UA2258
3W22S      3805.0 3W22S       SSB test 1530-2300 UTC pse RS 1640
JR2HCB    50115.0 DU1EV       RS 59                         0456
JA3KWZ  2401356.  NP2L        CW vía AO-40               KP21333
JA3KWZ  2401356.0 NP2L        CW vía AO-40 }                1333
JA3KWZ  2401275.0 JA1EYG      SSTV vía AO-40                1313
JA3KWZ  2401396.  7K1OBK      SSTV vía AO-40              JA1308
JA3KWZ  2401396.0 7K1OBK      SSTV vía AO-40                1308
JA3KWZ  2401355.  W2XB        CW vía AO-40                 K1305
JA3KWZ  2401355.0 W2XB        CW vía AO-40                  1305
JA3KWZ  2401350.  HR1LW       CW vía AO-40                HR1301
JA3KWZ  2401350.0 HR1LW       CW vía AO-40                  1301



   Existe una numerosa y versátil bibliografía para los diexistas interesados en este aspecto de la radio, por ejemplo:
