CONSTRUCCIÓN DE UNA ANTENA PARA DIEXISMO EN ONDAS MEDIAS.

Vista de la parte central de la antena y uno de los largueros con canaleta.

Introducción.

Esta antena es altamente direccional, recibe señales provenientes de lugares situados hacia enfrente y detrás de la misma. Por ello debe instalarse de modo que pueda, al menos, hacer un cuarto de rotación, o sea un giro de 90 grados. En lenguaje más accesible, es a dar una cuarta parte de una vuelta.

Comúnmente el receptor no tiene una conexión específica para unirlo a una antena de ondas medias en particular. Aquí es recomendable probar todas las conexiones para antena que tenga. También es recomendable instalar la antena junto al receptor, y si es posible, -en serio- colocarlo en uno de los brazos de la cruz.

Materiales necesarios:

2 piezas de madera 5X5X75 cms.

18 metros de cable trenzado y aislado, lo más delgado posible, como el usado en circuitos eléctricos de juguetes y aparatos electrónicos.

Cable coaxial de 72 ohmios, lo suficiente para la bajada.

Opcionales:

Pieza de madera para reforzar el centro, cuadrado u otra forma.

Condensador variable de 500 picofaradios, de esos que se usaban en los radios antiguos.

Proceso de elaboración:

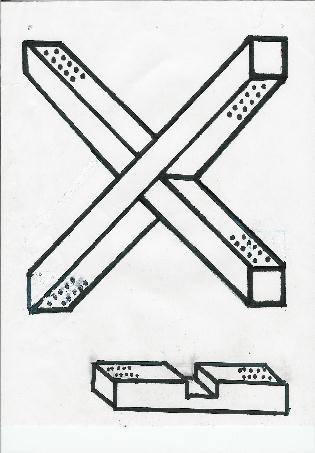

En las piezas largas de madera se hacen 10 perforaciones en cada extremo de ellas, perforaciones que deben atravesar las piezas. Estas diez perforaciones se distribuyen en dos hileras o filas de 5 agujeros cada una, tal como se puede apreciar en la ilustración. La distancia entre ambas filas es de 2 centímetros, y de 1.5 centímetros entre perforaciones de una misma fila.

En el centro de las dos piezas o largueros se hacen dos canaletas para reforzar el ensamblamiento de la antena. El punto clave a cuidar aquí es que estas canaletas sean de las siguientes medidas: su profundidad debe ser de la mitad del ancho del larguero; su anchura, del ancho del larguero o brazo de la cruz; lo más centrada posible, para que la antena sea simétrica -de lo contrario la antena no quedará en forma de cuadrado- y debe ser también perpendicular. Si se considera necesario, puede añadirse al centro de la cruz una pieza de madera o plástico rígido como reforzamiento. En esta pieza - que puede alojar también al condensador-, no son críticas sus dimensiones, nada más debe tenerse cuidado en que no se acerce a las perforaciones por que dificultaría el trabajo de instalar el cable y afectaría el rendimiento de la antena.

El cable se va introduciendo en todos y cada uno de los agujeros, de acuerdo al siguiente orden: se toman las 4 perforaciones superiores de las filas del mismo lado de los brazos de la cruz -por ejemplo, las del lado derecho-, se mete el cable en esas cuatro perforaciones y ya se tiene la primer vuelta. Para la segunda vuelta se continúa introduciendo el cable en las 4 segundas perforaciones superiores de esa misma hilera o columna, o sea las inmediatamente inferiores a las que ya les hemos colocado el cable. Esto es, vamos hacia adentro o en dirección al centro de la cruz. Continuamos de la misma forma con las otras tres perforaciones de esa columna hasta completar 5 vueltas.

A partir de este punto, la inferior extrema perforación de la columna que ya terminamos de bobinar, o sea de la perforación más cercana al centro, el cable se conduce a la perforación superior o más alejada del centro de la cruz, en la fila opuesta del mismo brazo de la cruz. De aquí, se lleva el cable a las otras tres perforaciones y ya se tiene la sexta vuelta. Continuaremos así en las perforaciones inferiores de esa columna de la misma. Dejando un tramo extra libre después de la última vuelta, de unos 20 cm de cable para conectarse al condensador variable que se colocará en el centro de la cruz, o bien un tramo más largo de unos 40 cm si no se usa el condensador, para conectarse al cable coaxial que unirá la antena con el receptor. Del mismo modo, antes de la primera vuelta debe quedar un tramo de cable para este mismo fin, de conctarse al condensador o bien, de conectarse al cable coaxial, este último puede asegurarse en uno de los extremos de la cruz.

En lado del condensador, -si se dispone de este- se conectan las dos puntas del cable que formó las 10 vueltas a la cruz, y del otro lado del condensador se conecta el cable coaxial.

Variaciones para esta antena:
Además de hacer más grande o más chica esta antena, en lugar de madera, es posible emplear otro material aislante como tubería de PVC. El cable trenzado con aislante puede ser despojado de su cubierta de plástico. Para el cable, una alternativa a considerar es el alambre magneto, que es el usado en bobinas de transformadores y motores eléctricos. El uso de este último tipo de cable parece tener mejores resultados en antenas de grandes dimensiones -por ejemplo en cuadrados que miden un metro por lado- además de que es más económico usar este cable.

Una variación más es el lugar en dónde se debe iniciar el embobinado del cable en la cruz: puede iniciarse en las perforaciones más cercanas al centro, y terminar la última vuelta en la perforación más exterior o más interior de la hilera opuesta. Finalmente también puede variarse la colocación de la antena, ya que puede estar junto al receptor o soportada por un mástil por sobre el techo de la casa.

Lo quedebe cuidar siempre es que los cables no se toquen y que en lo posible la antena quede en forma cuadrada, de lo contrario este dispositivo sería modificado en sus propiedades.

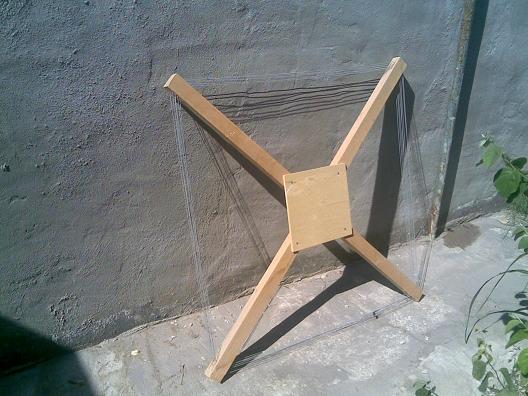

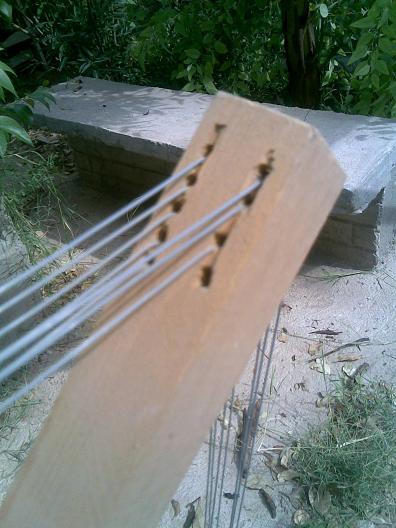

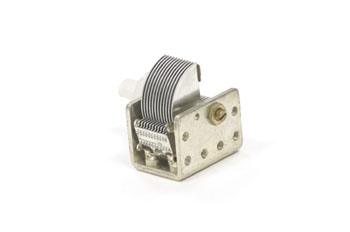

Antena tipo "loop" de cuadro para onda media sin condensador. Detalles de la antena, cableado y agujeros, y vista de varios modelos de condesadores variables.
