SOLDADURA
INTRODUCCION
La
soldadura es una operación esencial en la fabricación de los aparatos electrónicos,
por lo que debemos poner especial atención.
Algunos
componentes es posible unirlos por medio de remaches, tornillos, tuercas y hasta
con un simple dobles, sin embargo esto causaría fallas en corto tiempo debido a
efectos como la oxidación y por tal razón se utiliza la soldadura para unir
los componentes electrónicos, ya que permite cubrir el punto de unión,
evitando la formación de óxidos y la acumulación de sarro y polvo que en poco
tiempo aislaría el dispositivo que se esta uniendo.
SEGURIDAD
A
continuación se relacionan las medidas básicas al efectuar trabajos con
soldadura.
SOLDADURA
Y SUS PROPIEDADES
La
soldadura esta formada por estaño y plomo
|
Combinación Punto de fusión (liquido) E50/P50
--------------------------------- 216° C E60/P40
--------------------------------
191° C E63/P37
------------------------------- 183 ° C E = Estaño P = Plomo
|
PREPARACION
PARA SOLDAR
Es
conveniente doblar las terminales de los componentes a soldar para que al dar
vuelta a la tablilla, se sostengan y no exista el riesgo de fracturar la
soldadura por algún movimiento, por ejemplo en los circuitos integrados es
recomendable dos terminales opuestos en diagonal.
Para
lograr una buena soldadura es necesario limpiar la superficie previamente.
La soldadura que se utiliza generalmente es 63/37, la cual tiene un núcleo de Flux que facilita la operación, y se debe limpiar el Flux con alcohol o acetona después de soldar, para evitar la acumulación de polvo usando un pañuelo absorbente.
EL
CAUTIN Y SUS FACTORES DE OPERACIÓN
El
cautín esta formado por una resistencia calefactor, un bloque de
almacenamiento, la punta y el control de temperatura. El principio de
funcionamiento es similar al de una plancha. Al prenderlo, se fija el nivel de
calor requerido circulando una corriente eléctrica que calienta la resistencia.
Para lograr una soldada confiable debemos tener una buena transferencia de calor
y los factores a considerar son los siguientes:
PROCEDIMIENTO
DEL MANEJO DE LA TABLILLA
PROCEDIMIENTO
PARA SOLDAR CON CAUTIN
1
Tener la
temperatura adecuada para el cautín
2
Limpiar la
punta del cautín con una esponja húmeda
3
Colocar la
punta del cautín sobre la unión a soldar con una inclinación de 30 a 50
grados por un tiempo aproximado de 2 segundos antes de aplicar la soldadura
4
Aplicar la
soldadura entre la punta del cautín y la unión a soldar en un tiempo no mayor
a 2 segundos
5
Asegurarse
que la soldadura esta cubriendo alrededor de la unión
6
Retirar la
soldadura y no le haga aire ni le sople para que endurezca correctamente
7
Retirar el
cautín
8 Limpiar el excedente de flux con acetona o alcohol

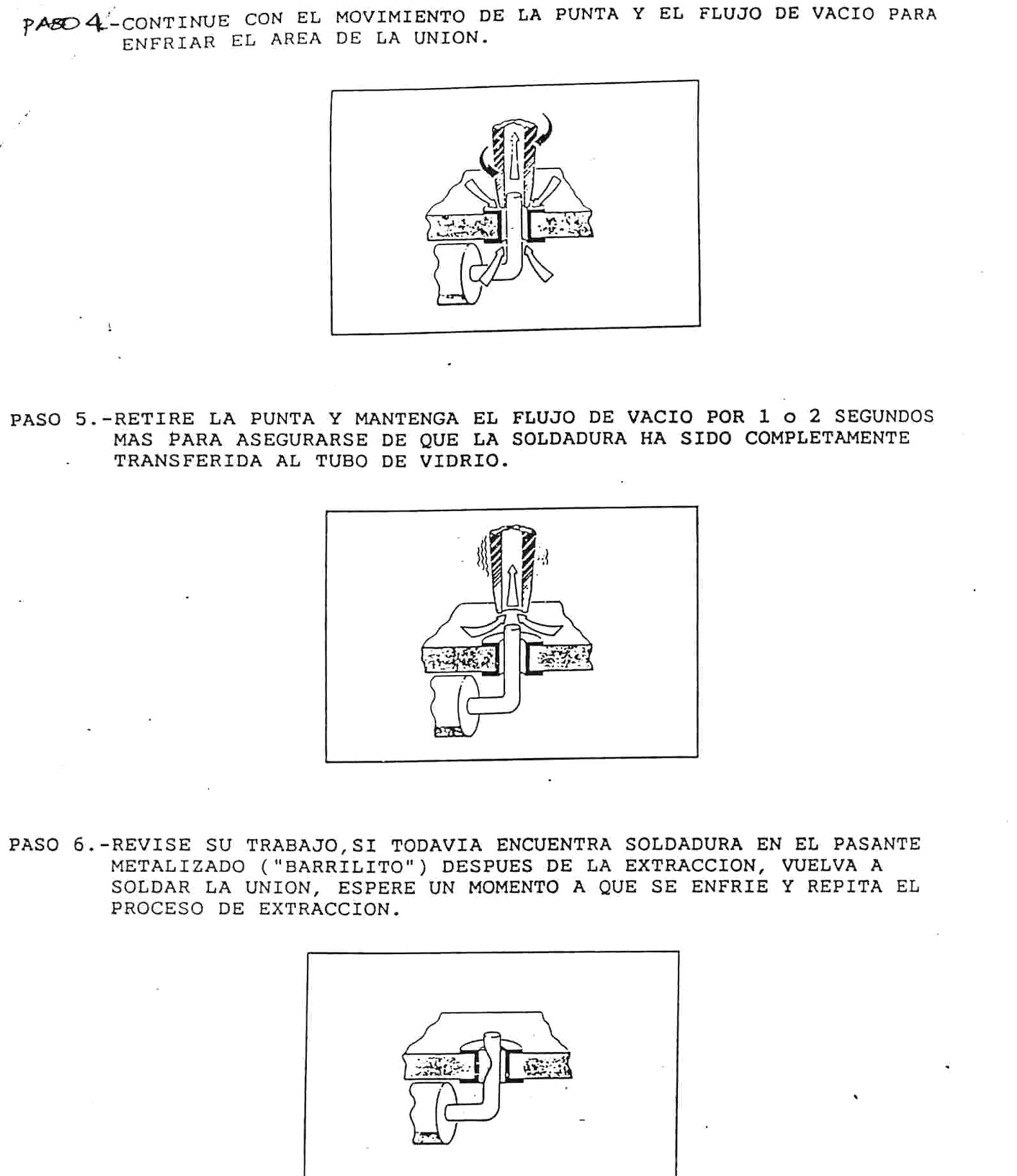

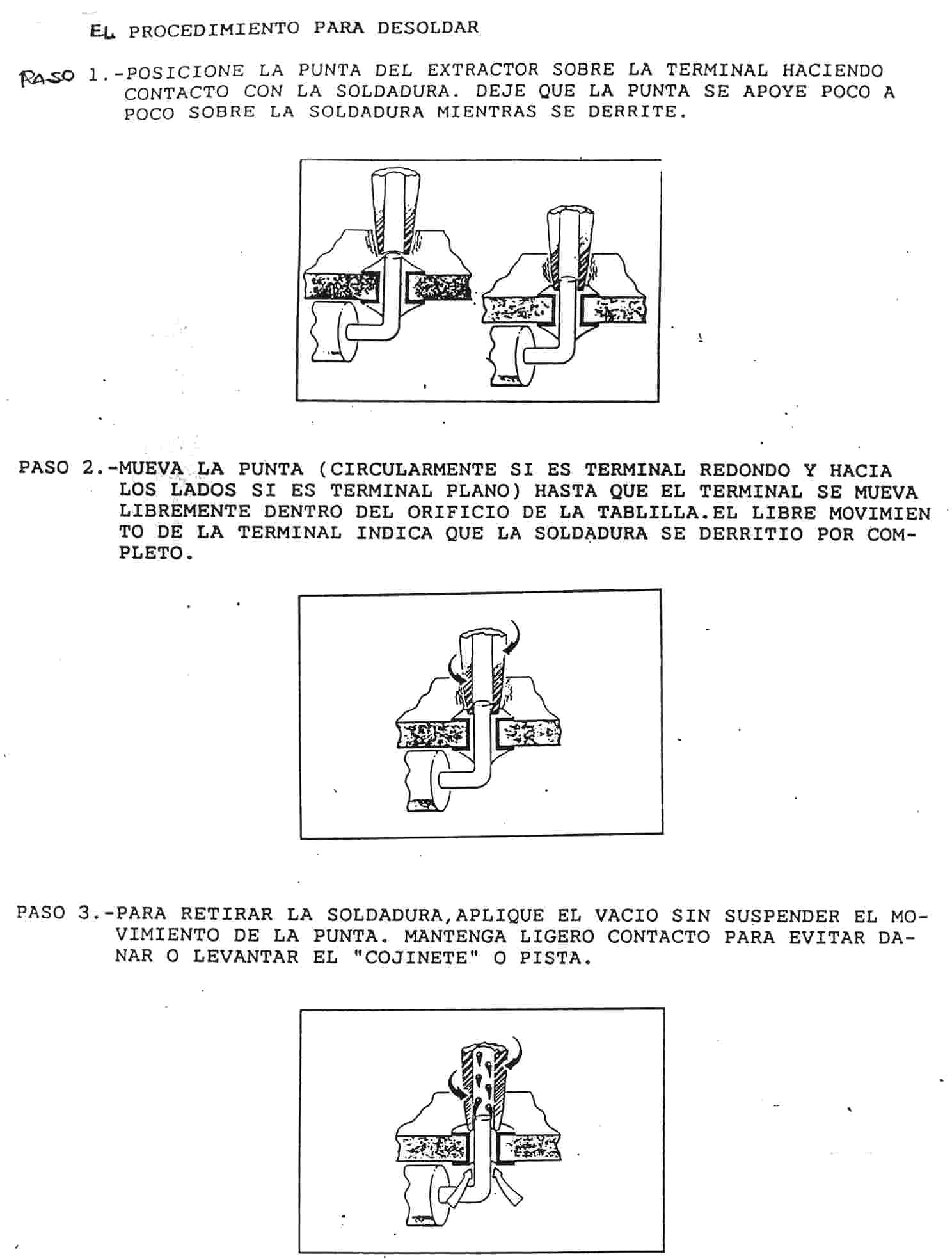

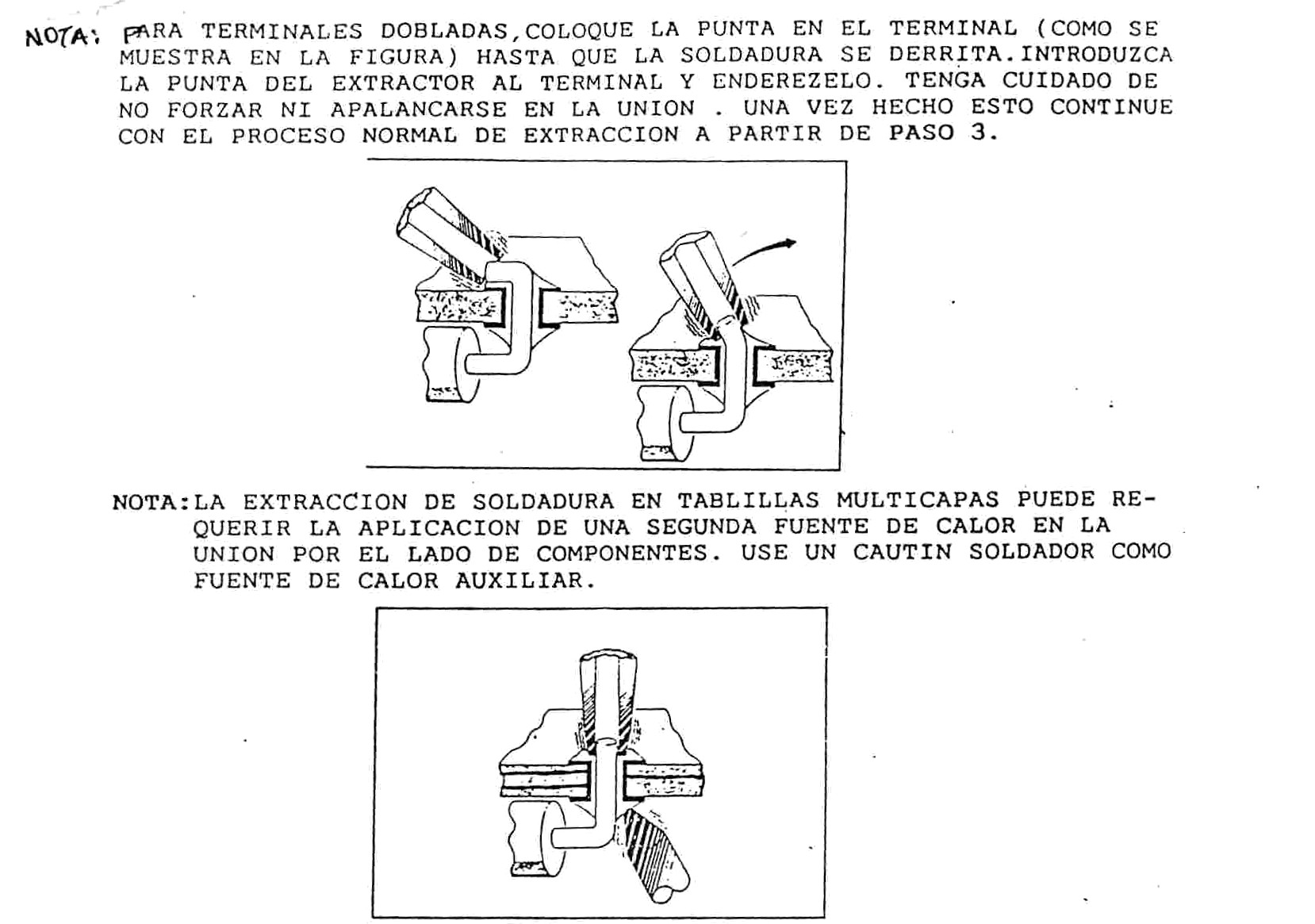

PROCEDIMIENTO
PARA DESOLDAR CON EXTRACTOR O MALLA
1
Tener la
temperatura del cautín adecuada
2

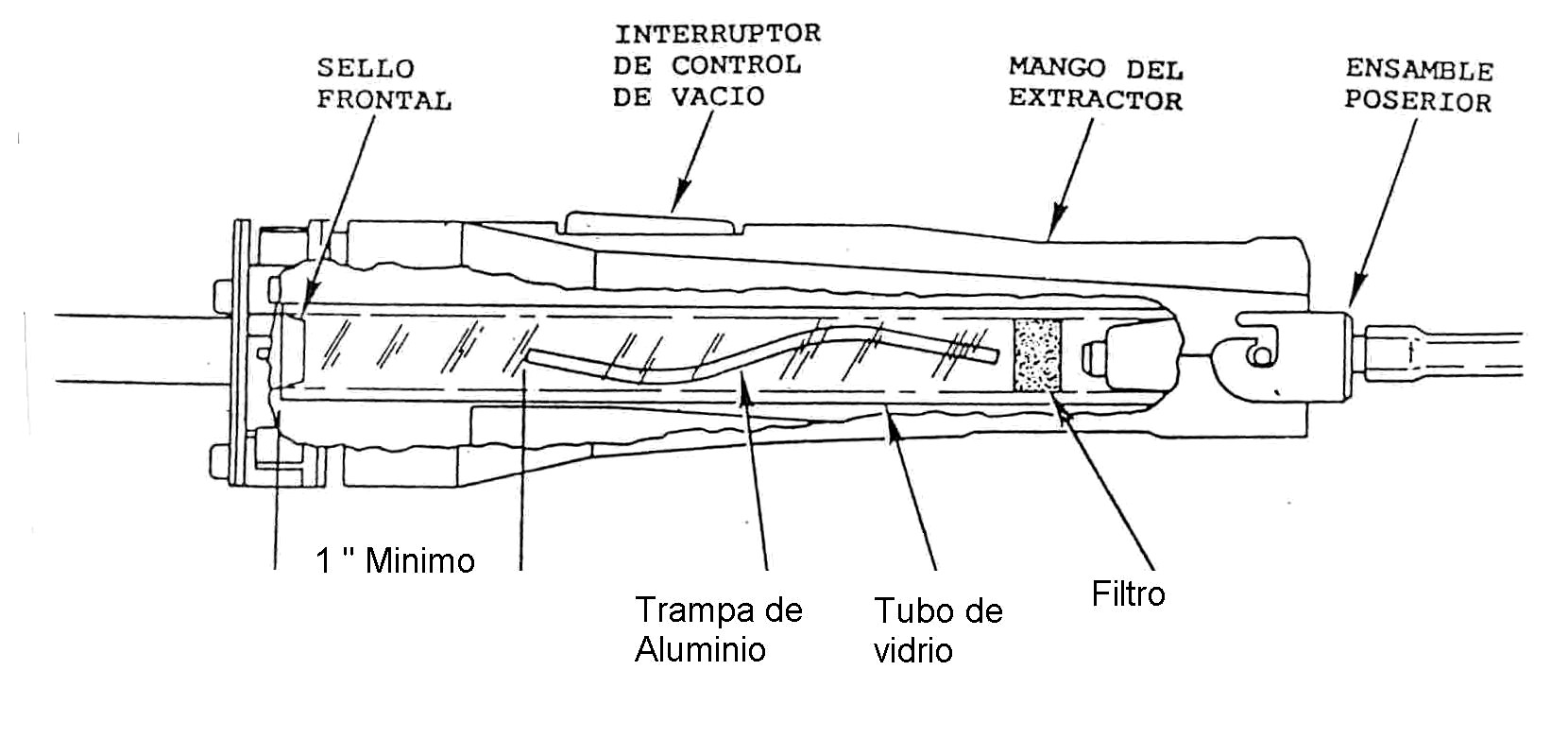

Posicionar
la punta del extractor sobre el punto a desoldar o bien la malla desolder
3
Poner la
punta del cautín apoyándose sobre la soldadura que se desea retirar y si es
con malla, colóquela sobre la malla
4
Cuando la
soldadura se nota liquida, aplique el gatillo del extractor las veces que sea
necesario para absorber toda la soldadura; y si es con malla, la soldadura se
ira pegando en la malla
DEFECTOS
DE LA SOLDADURA
