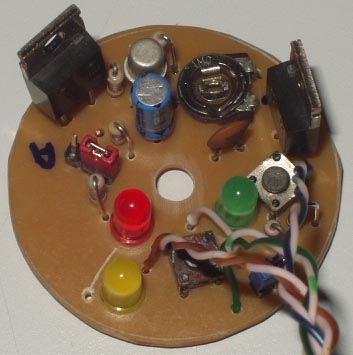

Timer REDONDO! para acionamento do Pára-quedas

    DESCRIÇÃO:

• Este timer é a versão REDONDA! do outro timer, o circuito permanece essencialmente o mesmo, com apenas algumas modificações (abaixo). Um circuito redondo possui varias vantagens, sendo a maior delas a facilidade de acomodacao no tubo da fuselagem, e tambem não pode-se deixar de falar da economia de espaço.

• MODIFICACOES

  1) A adicao do capacitor no gate do 1º SCR : Protege contra acionamentos acidentais ( poderia acionar em contato com objetos metalicos )
  2) O Led de teste usa o mesmo resistor do led verde(On/Off), para economia de componentes ( e.espaco na placa )
  3) Foram usados Jumpers ao inves de chaves seletoras, tambem para economizar espaco.
  4) O segundo SCR é alimentado pelo primeiro, para maior segurança (Chance de disparo erratico foi para quase 0!)

• A temporizacao deste timer eh feita por um transistor de unijuncao, que monitora , e descarrega quando esta cheio, um capacitor. Portanto a temporizacao eh controlada por um resistor regulavel q controla o carregamento do capacitor. O acionamento deste sistema funciona com base em um dispositivo inercial, constituido de uma chave de mercúrio
• Ele não é baseado em nenhum circuito integrado, pois diversas tentativas de montar timers que utilizavam este tipo de dispositivo falharam ( inclusive aquele do Nakka! ).
• É um circuito de baixo custo ( aprox. R$ 7,00 ) e muito simples de montar.
• IMPORTANTE: Se você não entende nada de eletrônica de uma olhada no final da pagina em "Como ler os componentes".

    LISTA DE MATERIAIS

• 3 Led's comuns ( 1 verde, 1 amarelo e 1 vermelho)
• 2 Push-buttons (chave de toque) NA (normalmente aberto)
• 2 SCR's TIC 106 ( provavelmente outros servem, mas o que eu uso eh o TIC 106D )
• 1 Transistor de unijuncao (tuj) 2N2646
• 1 Pot-trimmer de 1 MegaOhm (horizontal)
• 2 Resistores de 1K
• 2 Resistores de 470 Ohms
• 1 Resistor de 680 Ohms
• 1 Resistor de 100 Ohms
• 1 Capacitor de 0,1µF (104)
• 1 Capacitor Eletrolitico de 22µF
• 1 Conector de Bateria de 9V
• 1 Jumper de 2 Pinos (igual aqueles de computador mesmo)
• 1 Jumper de 3 Pinos
• 1 Chave de Mercúrio, se você não conseguir fazer, compre uma em lojas que vendem alarmes de moto.
• 1 Bateria de 9v, de preferência Alcalina.
• 1 Ignitor, que tenha um consumo menor ou igual a 1A, (os de lâmpada de natal estão em torno de 0,1A).
• Placa de fenolite para montar o circuito, solda, fio de solda, etc...

    ESQUEMA:

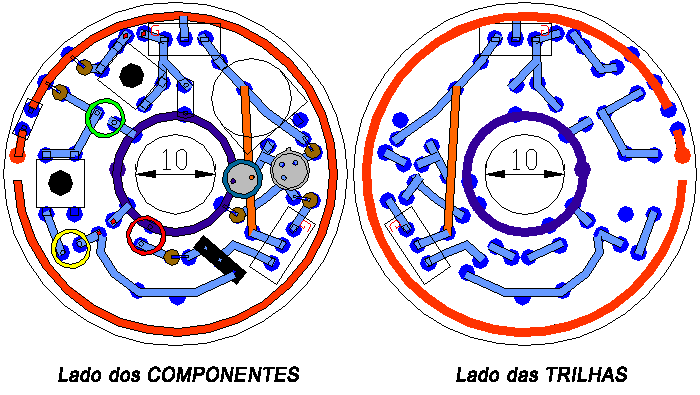

TRILHAS:
(Faca aqui o download do arquivo em .DWG (AutoCAD e Corel) para impressao em tamanho real)

OBS: Nos pontos vermelhos perto do led amarelo devem ser ligados o ignitor, e nos pontos perto do verde deve ser ligada a chave de mercurio (ou a chave G )
OBS_2: O disco de fenolite usado nas trilhas propostas tem 43mm de diametro

OPERAÇÃO DO TIMER:

1. Ligue o jumper de alimentacao do timer
2. Verifique se o led verde esta aceso
3. Coloque o jumper "Armado/Teste" na posição teste
4. Aperte o push-button "teste"
5. Verifique se o tempo que o led vermelho demora para acender é o desejado.
6. Se tiver que reprogramar o timer, desligue-o e ligue novamente, isso reseta o sistema, e volte os passos 1-5.
7. Caso não tenha que reprogramar, DESLIGUE E LIGUE o timer antes de mudar o jumper para "ARMADO"
8. Teste o ignitor no push-button (o Led Amarelo acende se ele estiver bom)
9. Mude a chave "Armado/Teste" para armado e cuidado para não balançar o foguete.

COMO "LER" OS COMPONENTES ELETRÔNICOS:

SCR's : No diagrama abaixo a figura a direita representa o SCR em um esquema eletrônico, já a da esquerda é como ele é na vida real, com os respectivos pinos.

RESISTORES: Elementos muito comuns em circuitos eletrônicos, os resistores servem para controlar a passagem da corrente elétrica. Abaixo temos um exemplo de um resistor de 470 Ohms e também uma tabela para identificar outros resistores.
470 Ohms

Vamos pelo exemplo acima: 1ª Faixa - Amarelo, portanto o primeiro numero é 4
                                          2ª Faixa - Violeta, portanto o segundo numero é 7
                                          3ª Faixa - Marrom, "x10", portanto multiplicamos os números da 1ª e 2ª faixa por 10, o que nos da 470 Ohms
                                          4ª Faixa - Prata, 10%, isso quer dizer que podemos ter uma variação de 10% no valor da resistência.

CAPACITORES: Os tipos mais encontrados vem na forma de cilindros( capacitância maior) e de discos ( capacitância menor ), os em forma de cilindro você consegue ler a capacitância no corpo dele como no exemplo: Capacitância = 1µF e Voltagem máxima de operação = 25 volts, nota-se que o lado marcado( a faixa com riscos) deve ser colocado no pólo negativo

Já os capacitores em disco são lidos da seguinte maneira: você pega os dois primeiros números e coloca a direita deles uma certa quantidade de zeros, que é indicada pelo 3º numero. Com isso vc tem a capacitância em pF.( nota-se que 1µF = 1000nF = 1000000pF ), veja o exemplo:
= 10 000 pF = 10nF = 0,01µF

LED: Light Emmitin Diode, estes componentes se comportam como um diodo comum, porem tem a capacidade de emitir luz quando percorridos por uma pequena corrente. Seus pinos devem ser ligados na seguinte maneira:

Note que o lado chanfrado, ou o da perninha menor, que deve ser ligado no pólo negativo.

POT-TRIMMER: Estes componentes são como os resistores, porem sua resistência varia quando giramos o seu centro com uma pequena chave de fenda.O pino do meio é o indicado pela seta e os outros dois são as "entradas". no caso você só liga uma delas no circuito. Um exemplo de como entender e usar estes pinos esta abaixo.


TRANSISTOR DE UNIJUNÇÃO: Este tipo de dispositivo eh empregado geralmente em timers e osciladores de baixa frequencia. Seus pinos sao lidos da seguinte forma:
