Este motor es por un mientras el más fuerte ya concebido por nuestro grupo....será usado para propelir el cohete EasyDrive, aún en fase de desarrollo.
Encuadrado en la clase H, este motor fue hecho con la ayuda de un gran amigo nuestro Wanderly que en los ayudó con su conocimiento(y tiempo) de trabajo en metales y electrónica para desarrollar el motor. Teóricamente este motor debe producir un empuje medio de 230 N por un tiempo de 0,888 segundos, el que hubo producido un Empuje Total de 203 Ns. El que aún esta para ser verificado con pruebas estáticas.
AA-203
Alcatra Acero (203 Ns)
LISTA DE MATERIALES:
* Cano interno de amortecedor de Fiat uno, o 1,5mm de pared y 33m de diámetro.
* Tarugo de Acero 1020 de 15cm
* 3 tornillos 5.6 de 3 mm de diámetro para coger el BulkHead
*
1 O-Ring para la tapa del bulkhead
CONSTRUCCIÓN

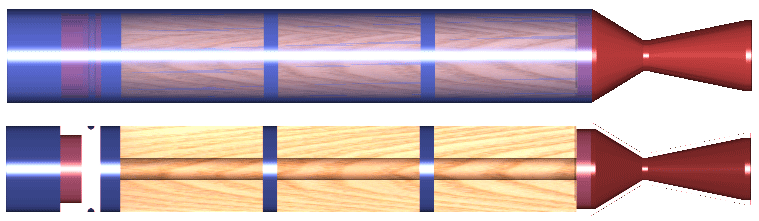

El proyecto sigue abajo, junto con una imagen en 3D de un corte lateral....
No sustituya los tornillos por otros, pues estos fueron escogidos para partirse caso el motor alcance una presión de 10 MPa (1450 PSI), aliviando la presión y evitando la explosión del case.
El Nozzle es preso al case por medio de solda.
Los granos son 3 BATES con Core con diámetro externo de 30mm, el núcleo tiene 8mm, y la largura 50mm, quema a partir del centro y de las puntas. Las superficies externas deben ser inhibidas.
