Ejetor Alcatra!


    DESCRICAO:

• Este ejetor foi inspirado no descrito no site do Inverse Engeneering, porem tem algumas diferencas que tornam o dispositivo mais duravel, e mais seguro.
• Foi desenvolvido devido a necessidade de um sistema mais confiavel e que nao torrasse o para-quedas ( =] )

• Segue abaixo um esquema de como ele funciona.


1. Inicialmente o sistema todo montado.
2. A Carga de para-quedas e disparada pelo timer
3. Devido a pressao dentro do tubo, o pistao comeca a andar e a expulsar o para-quedas e desacoplar o motor
4. No final do curso do pistao a um pequeno orificio que alivia a pressao, pelo lado, evitando que o para-quedas se queime. Ha tambem um parafuso que impede que o pistao avance mais, evitando sua ejecao.

OBS: O Compartimento do motor, e preso ao para-quedas, que por sua vez e preso no pistao.

    FOTOS:

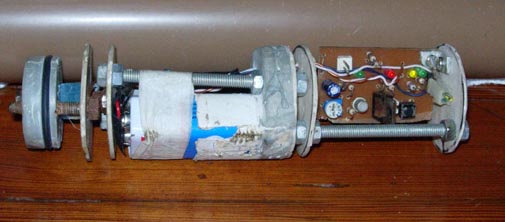

Foto do Timer, seu suporte de bateria, e da tampa inferior do pistao.

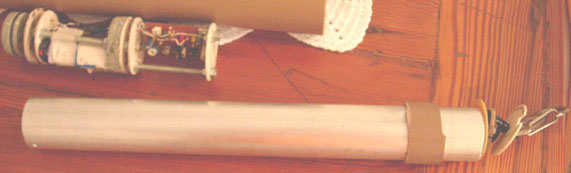

O Tubo de aluminio e o timer. Detalhe para o gancho para prender o para-quedas na extremidade.

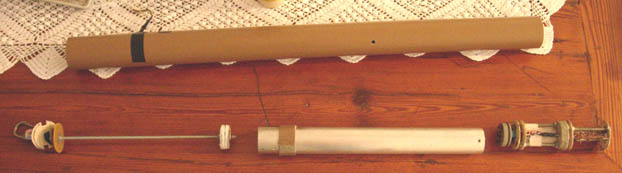

Visao de todos os componentes do sistema, e do tubo da fuselagem (PVC marrom acima). Detalhe para os furos no tubo de aluminio (fracamente visiveis perto do anel de pvc marrom ) por onde escapa o gas. Outro detalhe e que ele fica na mesma altura do furo na fuselagem ( visivel na foto)

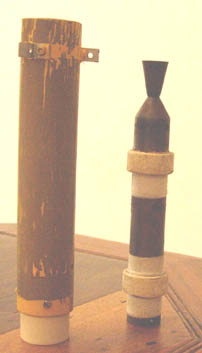

Compartimento do motor e motor (Alcatra FLEX) Detalhe para a tinta amarela raspada, NUNCA USEM aquelas tintas de latinhas pequenas para pintar foguetes, e uma porcaria!

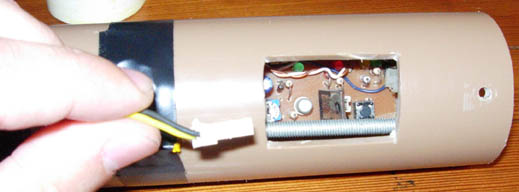

Foto do timer, visto pela janelinha de acesso, detalhe para o conector na minha mao, ele conecta o pino que fica embaixo do foguete ao timer ( conector na placa de circuito nao visivel na foto )

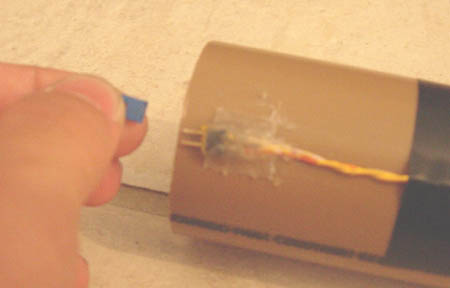

Conector do timer. , Este pino azul, fecha o contato entre os dois pininhos presos ao foguete.
