Na sequencia dos foguetes Easydrive o Lore1 ( Low Opening REcovery ) segue um conceito de ser apenas um veiculo de teste, com o objetivo de desenvolver um sistema de recuperacao confiavel.
Tal como os outros EasyDrives, a fuselagem foi feita usando-se tubo de PVC de 50 mm, para poder acomodar
melhor o sistema de ejecao e a eletronica.

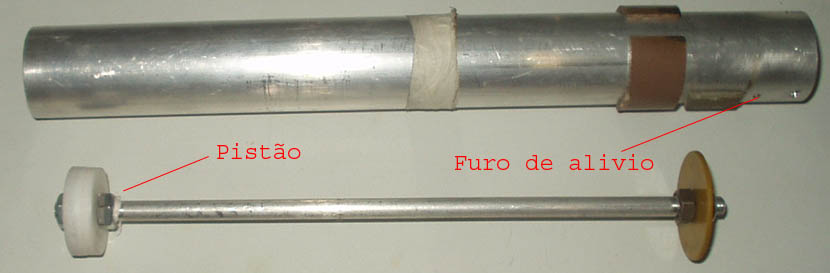

A grande diferença deste para os outros Easydrives é o
novo sistema de ejecao. Visto que projetos anteriores nao eram muito
confiaveis, ou requeriam muita energia ( ou seja uma grande quantidade
de explosivo ) para serem ativados, um novo ejetor foi projetado, tendo
em mente o baixo consumo de explosivo, e a alta eficiencia no uso do
mesmo.
Eletronica Embarcada.
Em paralelo com o Carlos Wolf o grupo Alcatra desenvolveu um
timer que resolvia o problema do sensor de mercurio, que diga-se de
passagem, embora usado por muitos e a maior causa de falha do sistema
de recuperacao.
Neste novo sistema a ideia central era comecar a temporizacao da mesma forma que uma granada, ou seja removendo-se um pino. Este pino estaria por sua vez preso ao foguete e a base, de forma que quando o foguete decolasse o pino continuaria preso a base e o foguete sairia voando.
Mas comentarios aparte, 2 circuitos foram desenvolvidos, uma versao
Alcatra no qual a temporizacao se baseava no transistor 2N2646, e a do
Carlos Wolf que usava o integrado CD4093. Apos testes ficou claro que a
versao "Wolf" era a melhor escolha, devido ao custo dos
componentes e disponibilidade e tambem a possibilidade de se usar as
outras portas do integrado para fazer checagem dos ignitores e afins.
Acabou que por fim se deu origem a duas versoes, uma do Carlos, que deu
prioridade a montagem e ao tamanho, e uma versao alcatra, mais
incrementada, e tambem maior, para possibilitar um monitoramento mais
completo do sistema.... mas mesmo assim mantendo o mesmo principio do
funcionamento do circuito original.
Caso tenha interesse de maiores informacoes sobre esta versao estou disponibilizando um pdf para download.
Timer Alcatra-Wolf.pdf

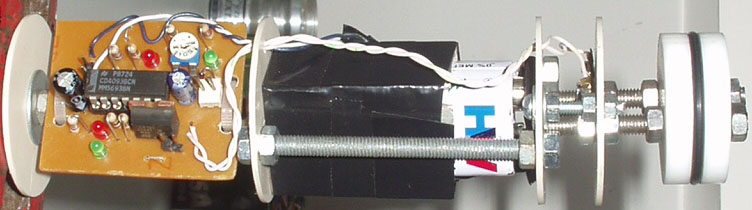

Uma foto da eletronica:
PS: Detalhe para a bateria de baixo custo =]
Lancamento.
Ao chegar ao local de lancamento, foi seguida a rotina da montagem da base e os itens do Checklist e o teste do sistema de ignicao. Observadores a distancia segura, foi dado inicio a contagem regressiva.

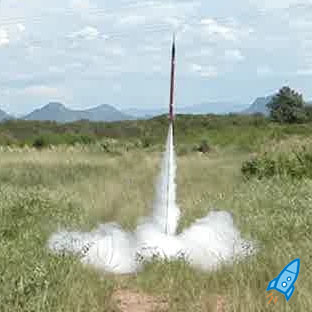

5,4,3,2,1, ignicao, e temos esse belo frame extraido do video.
