Diatone

Caja acustica tipo japones para usar con parlante Mitsubishi Diatone  PM610 de 160 mm de diametro.


Caja clasica Bass Reflex (no doble) de dimensiones recomendadas pr el fabricante.



Esta caja como todas las DBR de diseño japones (Nagaoka) fue diseñada por Kondo y publicada por la revista japonesa "MJ" en 1982.
La caja tiene 2  camaras, una mas chica  donde se encuentra el parlante acoplada atravez de un ducto a una segunda camara mas grande.  La ultima camara tiene a su vez un ducto al exterior en el frente. Observese el doble panel en el fondo.

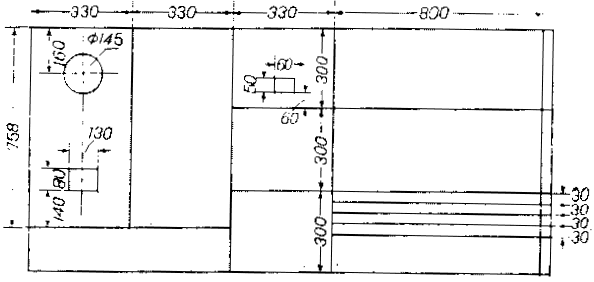

El siguente es un croquis de despiece.


Estos croquis provienen de la pagina web de John Melhuish.

Planos para bajar en formato  dwg  ( AutoCad, IntelliCad 2001, etc). Conectando la capa (layer) medidas  se tienen todas las dimensiones. http://geocities.com/diatoneDBR.dwg

IntelliCad 2001 se puede bajar gratis en Internet.



El Mitsubishi Diatone comenzo a fabricarese en el año 1947 para ser utilizado en la broadcastig japonesa. El primer modelo P610 se fabrico desde 1959  hasta 1997. A partir de ese momento solo se ha fabricado en series limitadas.
El iman esta construido con alnico (920 gms) o de ferrita (780 gms.).



El parlante Diatone P-610 puede ser adquirido al exportador en Japon a un precio de u$s 130 cada uno (Precios en dolares americanos).
