Pequeña caja acustica tipo japones para usar con parlante FOSTEX FE103M de 100 mm de diametro.

La pagina original en japones se encuentra en :  http://www5a.biglobe.ne.jp/~sage/008.html
(La pagina se encuentra en japones pero puede usar  el traductor Altavista  http://babel.altavista.com)

Dimensiones externas : 23 cm x  40 cm x 32.5 cm de fondo.

Esta caja como todas las DBR de diseño japones (Nagaoka) tiene 2 camaras, una mas chica (7.7 litros aprox.) donde se encuentra el parlante acoplada atravez de un ducto a una segunda camara mas grande (16.4 litros aprox.). Esta ultima tiene a su vez un ducto al exterior en el fondo.
El ducto que acopla las 2 camaras es rectangular de 50mm x 70mm y 75mm de largo estando sintonizado a 126 Hz. El otro ducto al exterior es rectangular de 40mm x 60mm y 35mm de largo  sintonizado a 63Hz. Esto permite que la caja reproduzca hasta los 40 Hz.

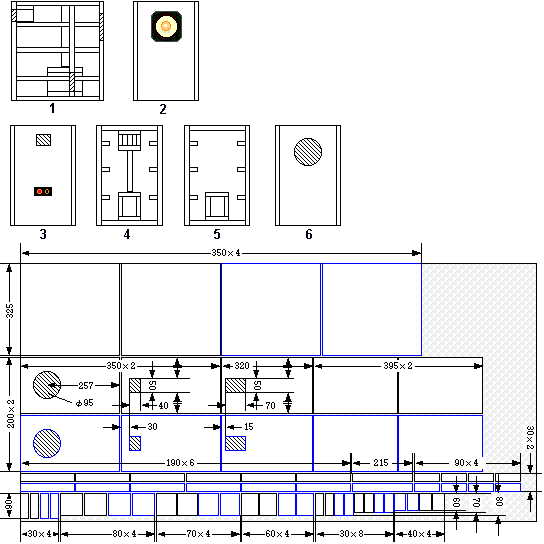

Descripcion del dibujo


1	Corte longitudinal donde se ven las 2 camara: del parlante (derecha) y acoplada (izquierda). El ducto entre ambas camaras esta en la parte inferior y el ducto al exterior en la parte superior.
2	Vista de frente con el parlante colocado.
3	Vista de fondo. Se aprecia arriba salida del ducto y abajo termilales.
4	Corte transversal inmediatamente despues del tabique que separa las 2 camaras.
5	Corte transversal junto al fondo
6	Vista de frente sin el parlante

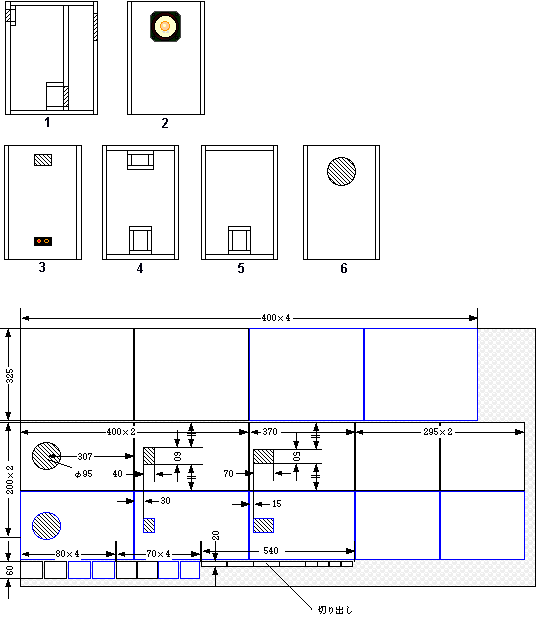

	Haciendo clic con el mouse se va a un dibujo de despiece y con medidas. La madera a usar es de 15mm de espesor.

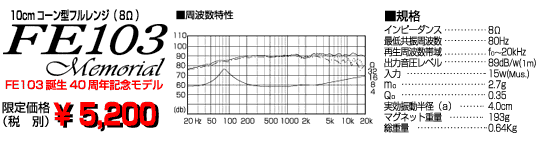

Esta nueva version de la caja fue realzada para usar con la versión conmemorativa del FE103 que se fabrica desde el año 1960.  La caja original, era algo mas chica (35 cm de altura) y con refuerzos interiores lo que dificultaba la construccion.

Si bien el diseño esta realizado para el parlante FOSTEX FE103Memorial funciona  perfectamente con los modelos FE103 y FE108.
El FE103 puede ser adquirido al exportador en Japon a un precio de u$s 33 cada uno , incluyendo fletes el costo resultante del par es alrededor de u$s 100 dependiendo del lugar del mundo. Precios en dolares americanos.
