Eine Antenne aus Alufolie

(This page is available in English)

Heute hatte ich nichts besonderes zu tun und hatte auch mal etwas Zeit. Da ich gerade einen Satlook Micro zur Verfuegung habe, dachte ich mir, ich gehe mal dem "Urban Myth" nach: viele meinen man koennte sich mit Alufolie und einem Ball schnell mal eine Schuessel fuer den Notfall basteln.

Viele? Naja, in einigen Forendiskussionen wenigstens...

Ich habe mir also folgendes Material genommen:

• Digidish 33cm mit DigiRotor und Technisat LNB Single Universal
• Smart Titanium Edition Single Universal 0.2dB
• Satlook Micro
• eine Rolle Alufolie
• Fussball

Erster Versuch: mit Alufolie (2 Lagen) den Ball zu 30% Abgedeckt und somit den Abruck auf Alu gehabt.

Mit der DigiDish habe ich Astra 19.2E angepeilt und dann versucht mit der Alu-Halbkugel und dem Smart-LNB ein Signal ueber dem Rauschwert zu bekommen. Ergebniss: kein Erfolg.

Das habe ich so ca. 1 Stunde probiert und ich kann euch bestaetigen dass eine Halbkugel aus Alufolie nicht funktioniert.

Dann habe ich mit der Alufolie einen Abdruck der Digidish gemacht. Hier schlug der Signalpegel des Satlook aus, allerdings nie ueber 68dB. Damit war kein digitales Signal zu empfangen. Ausserdem war das ganze viel zu fummelig.

Wieder habe ich damit eine Stunde verbracht, ohne Erfolg.

Dann kam ich auf die Idee, doch einfach die bewaerte Methode zu nehmen: einen analogen Receiver!

Aufbau: Analoger Receiver, direkt ans LNB angeschlossen und an einen Casio Mini LCD Fernseher.

Wieder den Abdruck der DigiDish genommen und Folie und LNB langsam in Astra-Richtung gedreht.

Ihr werdet es nicht glauben: auf einmal war Bild da!!!

Einige Versuche spaeter war klar, dass man sehr wohl mit Alufolie eine Schuessel improvisieren kann. Fuer ZDF (analog auf Astra) war die Flaeche unter 30cmx30cm und die Folie war relativ zerknittert. Da sie sehr duenn war, konnte die Geometrie auch nicht besonders gut eingehalten werden. Dass trotzdem ein Bild kam, hat mich doch erstaunt.

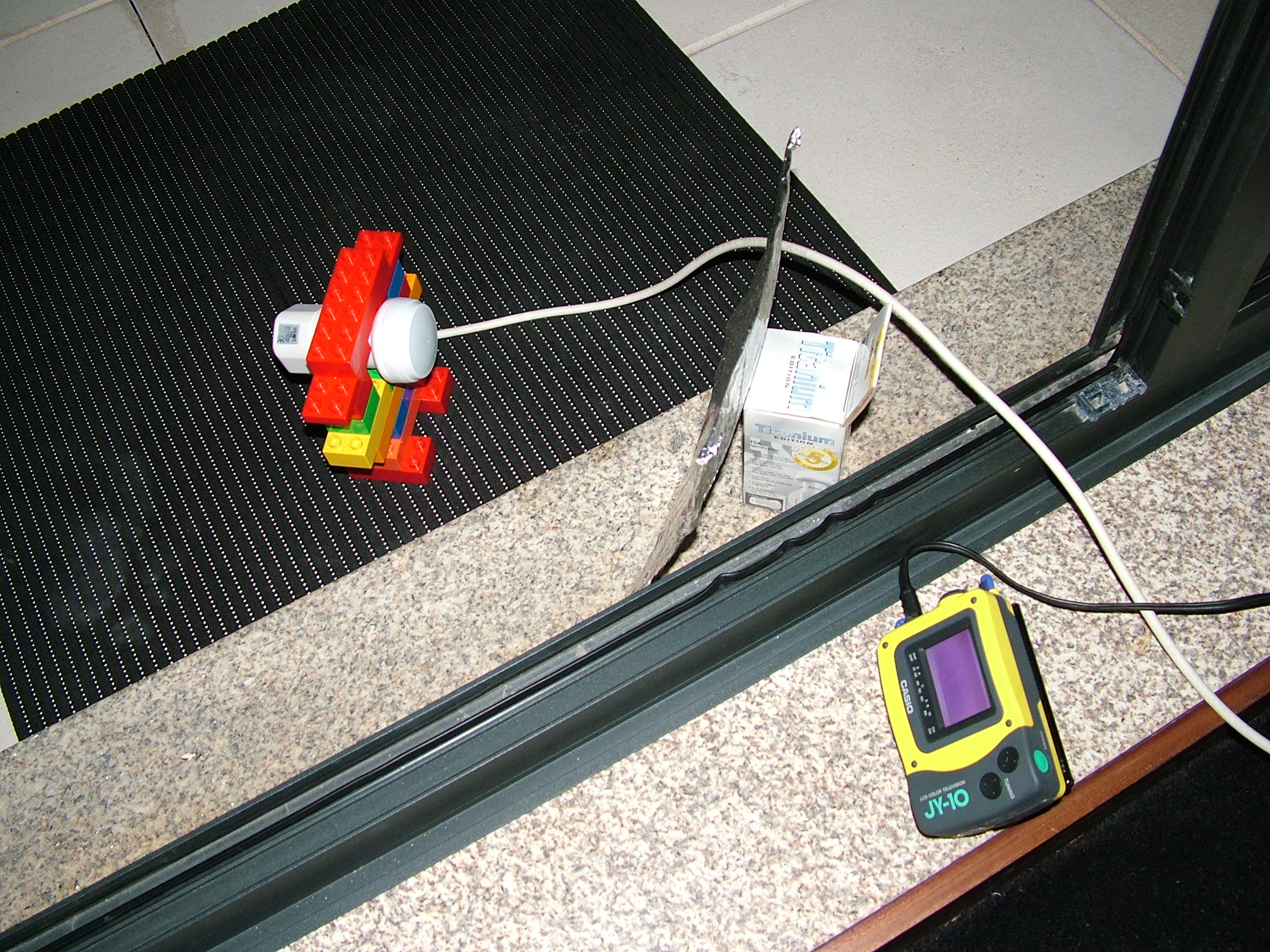

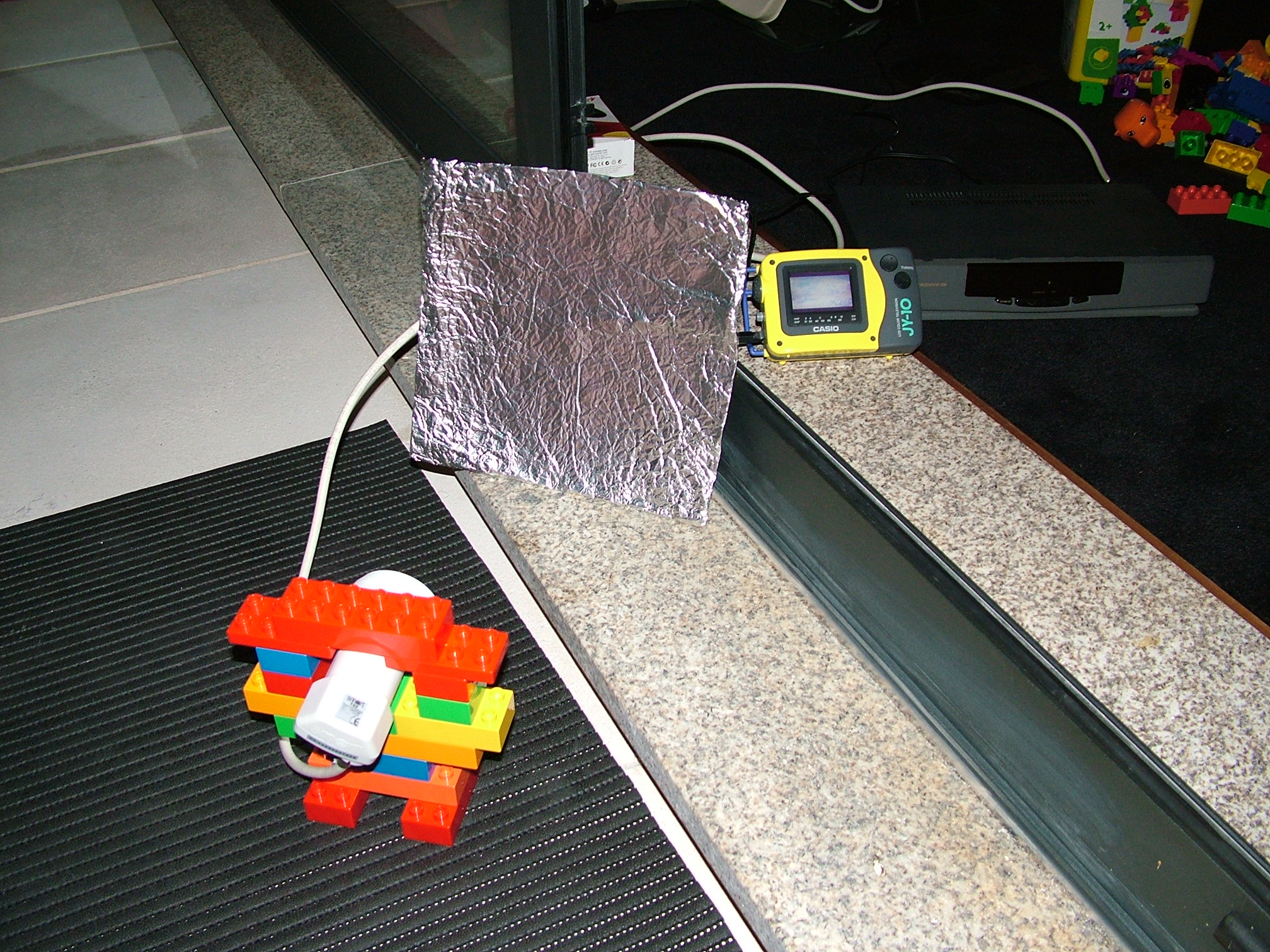

Noch interessanter: dann habe ich die Alufolie einfach ans Fensterglass gelehnt (von aussen natuerlich), so dass sie ca. 10-15 Grad nach Westen gedreht war. Durch bewegen des LNB's konnte ich ZDF wieder reinbekommen, d.H. sogar Multifeed waere moeglich.

Fazit:

• Alufolie reflektiert die Strahlung der Satelliten
• durch die relativ grosse Wellenlaenge, muss die Schuessel nicht unbedingt glatt sein
• man kann Astra mit der letzten Schrott-Schuessel empfangen
• hat Spass gemacht

Wer sich im Notfall eine Schuessel aus Alufolie basteln will, braucht nur dies tun:

• Alufolie, in zwei Lagen falten
• an den Kanten einen kleinen Pfalz falten, damit die Folie stabiler wird
• jetzt kommt's: Alufolie auf eine flache Oberflaeche legen (Fussboden, z.B.) und mit einem Fussball (muss glatte Oberflaeche haben, also kein echter Lederball, sondern ein Kinderball in Fussball-Groesse) gegen die Folie druecken und kreisfoermige Bewegungen machen, von innen nach aussen
• die Folie ist nun parabol-aehnlich geformt

Diese Folie nun nur noch leicht schraeg an einen Gegenstand lehnen, in Richtung Astra und mit dem LNB das Signal suchen.

Funzt garantiert.

Interessant an der Geschichte ist, dass man so sieht, wie stark Astra doch sendet.

Das ganze habe ich mit einem analogen Receiver gemacht. Ich denke mit einem digitalen Receiver wird das Ausrichten von Alufolie/LNB fast unmoeglich.

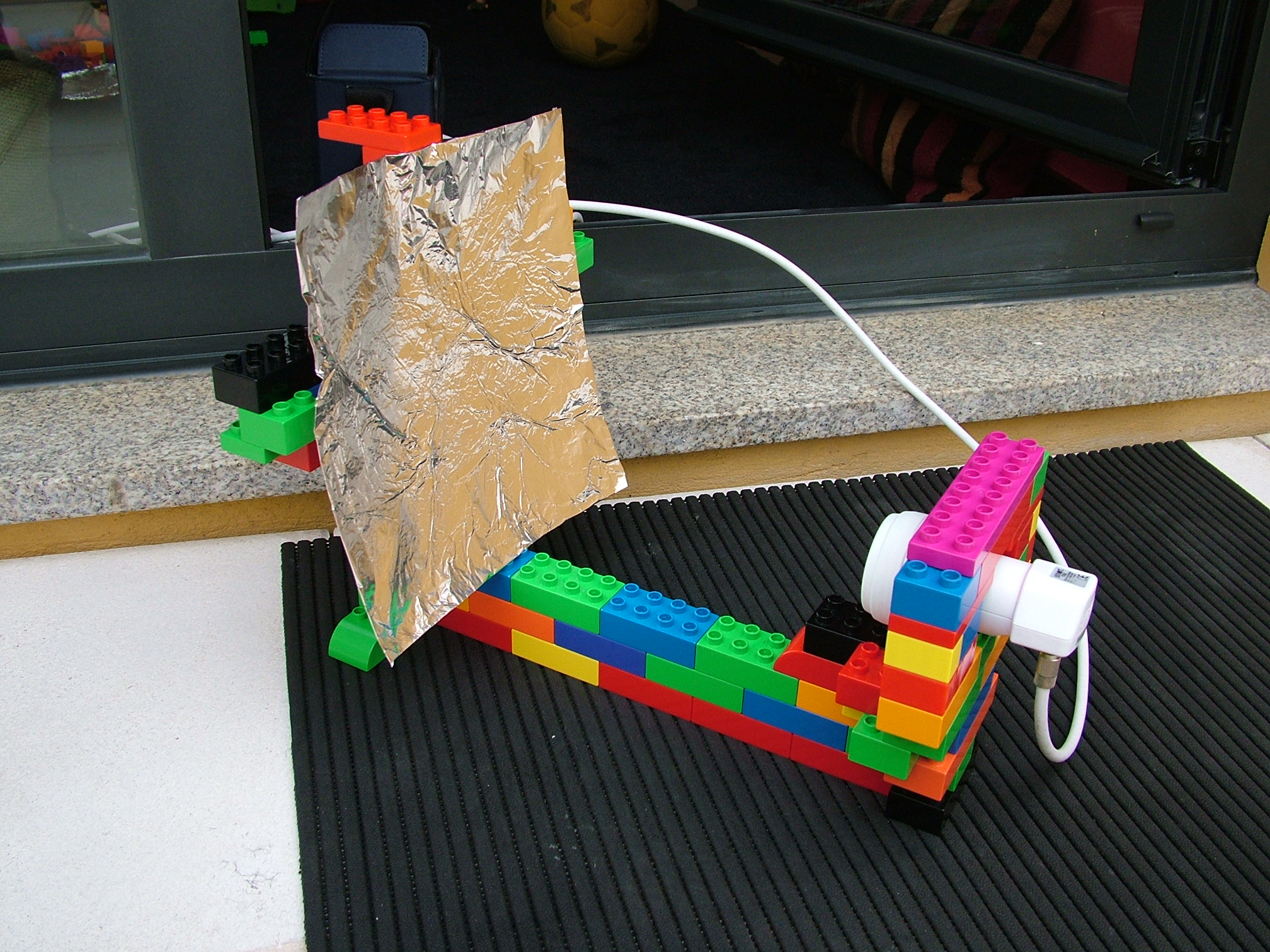

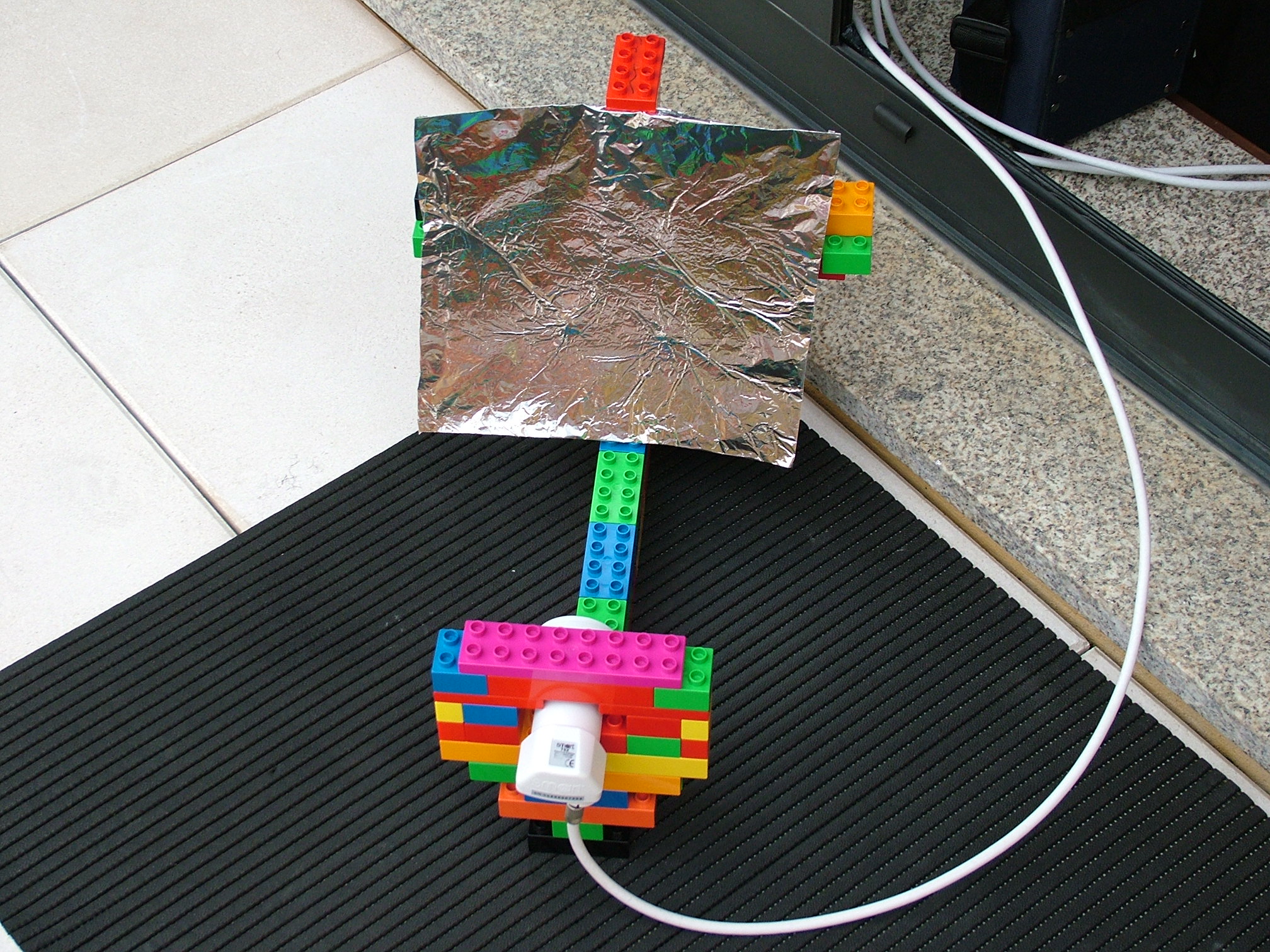

Hier die Bilder:
