1. Patrones de Radiación de Antenas Dipolo

Utilice el ratón, para cambiar el Patrón de Radiación.

2. Términos

Las características más importantes en el diseño para antenas son:

• Patrón de Radiación.- Es la representación de la radiación o distribución de la energía de una antena en función de la dirección (Figura 1). Se emplea para encontrar una distribución de campo optima. El dato necesario para calcularlo a través de este programa, es L, como el tamaño en longitudes de onda de la antena (Figura 2).

• Ganancia.- Relación de voltajes producidos por la antena y un radiador isotrópico.

• Ancho del Haz.- Ángulo entre dos puntos donde el nivel de potencia ha disminuido al 50% del valor máximo.

• Impedancia en el Punto de Excitación.- Determina la eficiencia con la cual, una antena actúa como transductor entre el medio de propagación y la línea de transmisión del sistema en donde opera.

• Ancho de Banda.- Es la propiedad de la antena de funcionar en ciertos limites de frecuencia.

Ángulo de Radiación = 27.5° y  Resistencia de Radiación = 105.5 Ohms

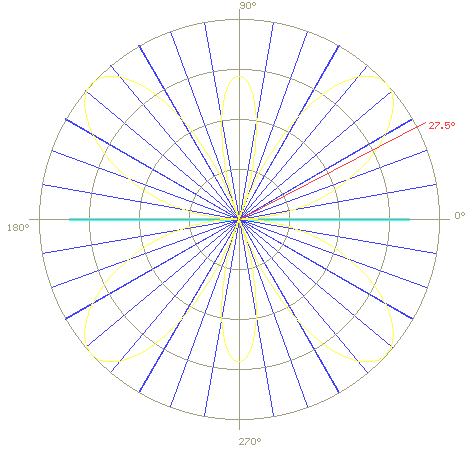

Figura 1: Patrón de radiación de una Antena Dipolo con L=1.5 longitudes de onda.

Figura 2: Antena Dipolo.
