Warm-Up 5 - Battleship

Objetivos

• Criar novos modelos a partir de elementos de modelos existentes
• Disparar comportamento de cápsulas com um timer, usando serviços de temporização da biblioteca de serviços
• Usar serviços de log
• Compilar, executar, debugar e verificar o modelo usando diagramas de seqüência gerados durante a execução

Conteúdo

A partir de modelos já construídos, como a cápsula Ocean, projetou-se a cápsula Battleship baseado-se nas especificações da figura 1.

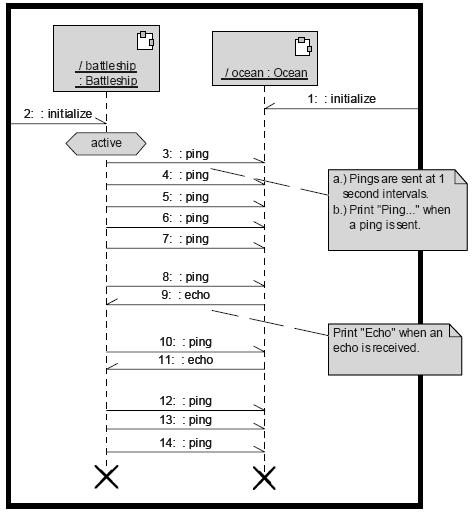

Figura 1 - Diagrama de seqüências do Battleship

Através do diagrama da figura1 produziu-se a máquina de estados vista na figura 2.

Figura 2 - Máquina de Estados da cápsula BattleShip

Adicionando-se o timer para disparar a cada segundo, obtém-se a saída demonstrada na figura 3.

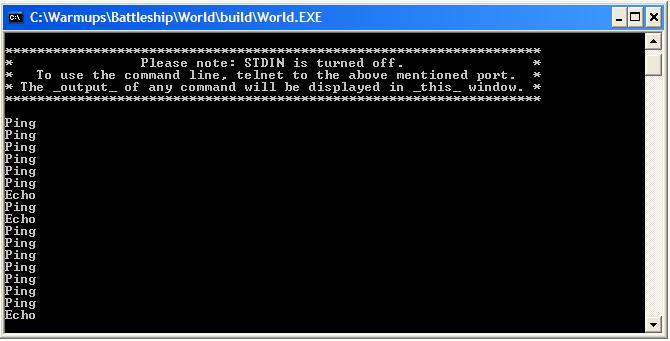

Figura 3 - Saída da execução da classe Battleship

Arquivos

warmup5.zip

Conclusão

Através deste warmup pôde-se acoplar modelos existentes e familiarizar-se com serviços de timer.
