Warm-Up 4 - Electronic Light

Objetivos

• Adicionar uma máquina de estados a uma classe passiva
• Criar uma operação de trigger para uma máquina de estados de uma classe passiva
• Adicionar código a transições

Conteúdo

Inicialmente adicionou-se o código da figura1 à operação main da classe ElectronicLock.

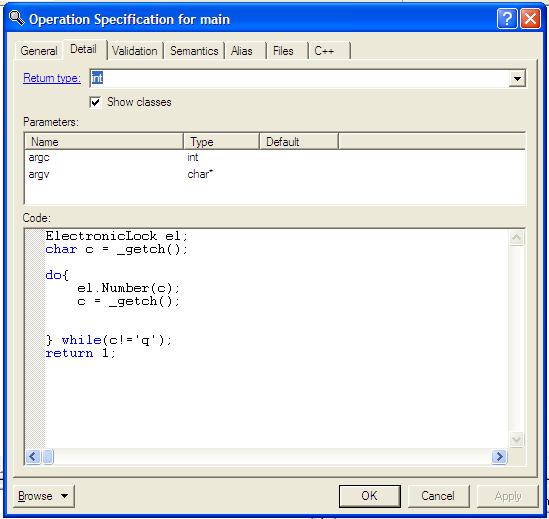

Figura 1 - Código da função main da classe passiva ElectronicLock

Feito isso, criou-se a operação Number do tipo trigger, ou seja, que permite com que a função seja utilizada na máquina de estados como um trigger. Para que a função fosse incorporada ao modelo, utilizou-se a máquina de estados da figura 2.

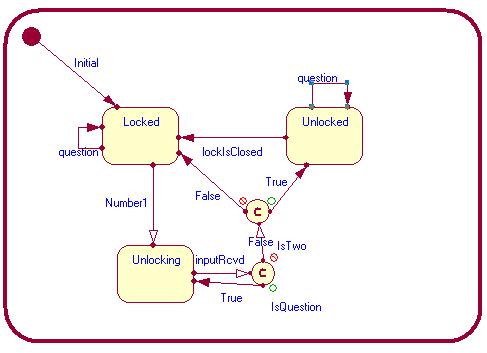

Figura 2 - Máquina de Estados da classe Electronic Lock

Cria-se um componente e um processador para executar a classe, lembrando-se de remover a configuração "Attach on startup" no processador. Os resultados da execução são observados na figura 3.

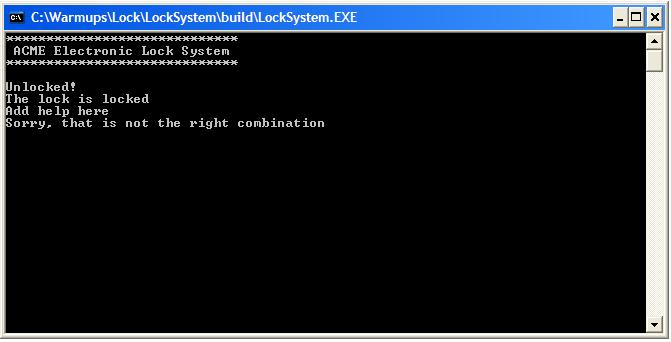

Figura 3 - Saída da execução da classe Electronic Lock

Arquivos

warmup4.zip

Conclusão

Através deste warmup pôde-se compreender como integrar uma função de uma classe passiva a um trigger para sua máquina de estados, bem como familiarizar-se com Choice Points.
