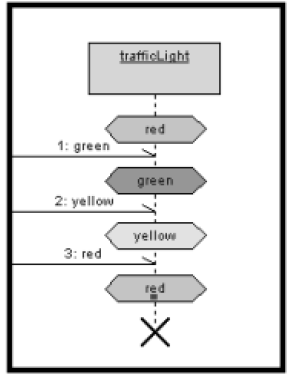

Inicialmente tomou-se como modelo o diagrama de seqüência mostrado na figura 1
Figura 1 - Diagrama de seqüencia do warm-up Traffic Light

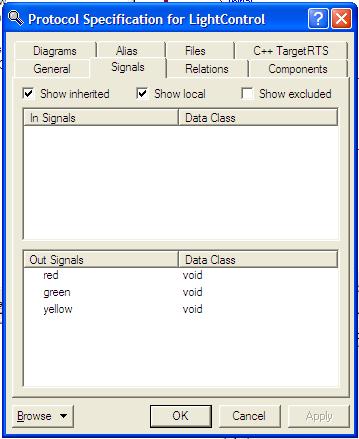

Cria-se, a seguir, um conjunto de sinais para o protocolo light control com os sinais green, red e yellow . A criação do protocolo pode ser vista na figura 2.
Figura 2 - Sinais de saída do protocolo Light Control

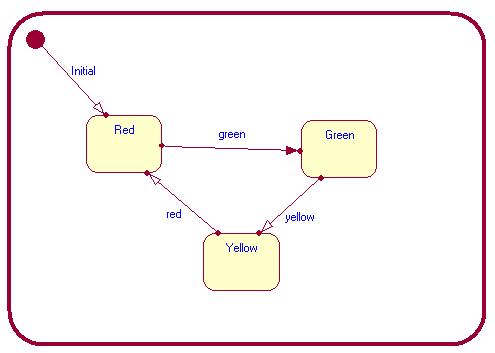

Adicionou-se, então, uma porta com o protocolo LightControl e fez-se um diagrama de estados conforme visto na figura 3.
Figura 3 - Diagrama de estados do Traffic Light

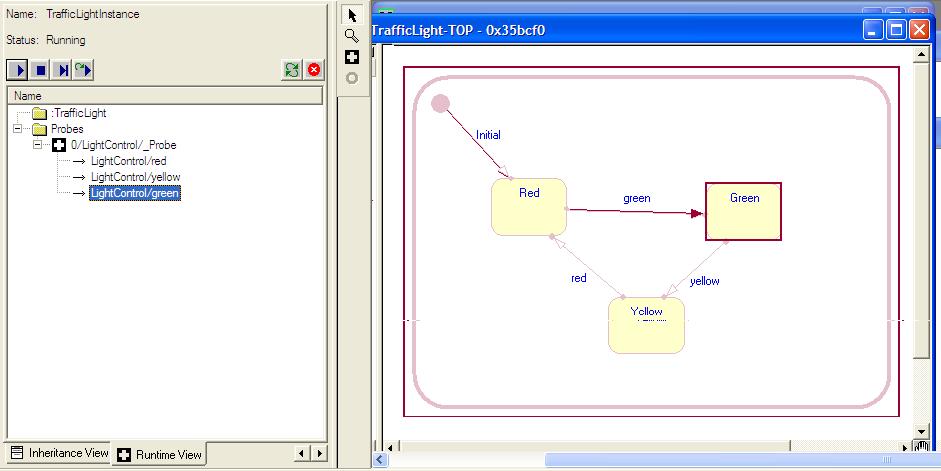

Após inserir os sinais de Trigger nas transições do diagrama de estado, executou-se o projeto e colocou-se um probe a fim de verificar se as transições estavam realmente ocorrendo. Tais observações podem ser vistas na figura 4.
Figura 4 - Injetando sinais para teste através do Probe
Através deste warmup pôde-se compreender como funciona o uso de protocolos e sinais de trigger, bem como verificar o funcionamento de um modelo em tempo de execução através da ferramenta de Probe.
